Verwandte Anleitungen für Siemens RUGGEDCOM RS920W
Inhaltszusammenfassung für Siemens RUGGEDCOM RS920W
- Seite 1 Vorwort Einleitung Installation des Geräts RUGGEDCOM RS920W Gerätemanagement Kommunikationsports Technische Daten Installationshandbuch Zertifizierung 01/2019 RC1033-DE-05...
-
Seite 2: Haftungsausschluss
Informationen hierzu finden Sie unter https://support.automation.siemens.com. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. -
Seite 3: Kontakt Siemens
RUGGEDCOM RS920W Installationshandbuch Ansprüche des Kunden auf Vertrag (einschließlich wesentlicher Verletzungen), unerlaubten Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder auf einem anderen Grund beruhen. Nähere Informationen zu den Garantiebestimmungen finden Sie unter https://www.siemens.com/ruggedcom oder kontaktieren Sie einen Mitarbeiter des Siemens-Kundenservice. Kontakt Siemens... - Seite 4 RUGGEDCOM RS920W Installationshandbuch...
-
Seite 5: Inhaltsverzeichnis
RUGGEDCOM RS920W Installationshandbuch Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ......................Warnhinweise ........................... vii Zugehörige Dokumente ........................viii Zugang zur Dokumentation ........................ viii Schulung ............................viii Kundensupport ..........................viii Kapitel 1 Einleitung ......................1.1 Funktionale Highlights ........................2 1.2 Beschreibung ..........................2 1.3 Erforderliche Werkzeuge und Materialien ..................3 1.4 Außerbetriebnahme und Entsorgung .................... - Seite 6 RUGGEDCOM RS920W Inhaltsverzeichnis Installationshandbuch 4.1.1 Unterstützte WLAN-Standards ................... 18 4.1.2 Funkeigenschaften ......................18 4.1.3 Kanalzuteilungen für IEEE 802.11b/g ................. 19 4.2 EoVDSL-Ports ..........................20 4.3 Serielle Ports ..........................21 Kapitel 5 Technische Daten ................... 5.1 Technische Daten der Stromversorgung ..................23 5.2 Technische Daten des ausfallsicheren Alarmrelais ................24 5.3 Technische Daten zu seriellen Ports ....................
-
Seite 7: Vorwort
Installationshandbuch Vorwort Vorwort In diesem Handbuch wird der RUGGEDCOM RS920W beschrieben. Es werden die wesentlichen Funktionen des Geräts, die Installation, Inbetriebnahme und wichtige technische Daten beschrieben. Das Handbuch richtet sich an technisches Netzwerkpersonal, das für die Installation, Inbetriebnahme und Instandhaltung des Geräts verantwortlich ist. Seine Verwendung ist auch für Netzwerk- und Systemplaner, Systemprogrammierer und Leitungstechniker empfohlen. -
Seite 8: Zugehörige Dokumente
Siemens-Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den... - Seite 9 • auf die umfangreiche Bibliothek der Support-Dokumentation, einschließlich FAQs und Handbücher, von Siemens zugreifen, • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen.
- Seite 10 RUGGEDCOM RS920W Vorwort Installationshandbuch Kundensupport...
-
Seite 11: Einleitung
Zertifizierung (Class I, Division 2), einer optionalen Beschichtung und einem Chassis aus verzinktem Stahl kann der RUGGEDCOM RS920W nahezu an jedem Ort aufgestellt werden. Um den Raum im Schaltschrank effizient zu nutzen, kann der RUGGEDCOM RS920W auf einer DIN-Schiene oder - Tafel angebracht werden. -
Seite 12: Funktionale Highlights

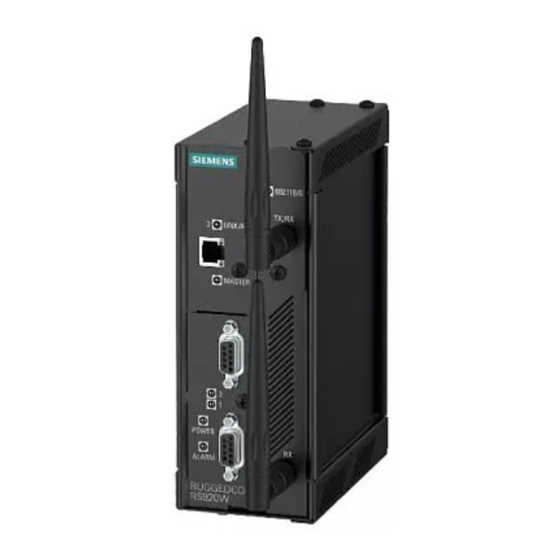

• Reihenklemmen für zuverlässige wartungsfreie Verbindungen • Sicherheitszulassung CSA/UL 60950-1 bis 85 °C (185 °F) Abschnitt 1.2 Beschreibung Der RUGGEDCOM RS920W verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. Funktionale Highlights... -
Seite 13: Erforderliche Werkzeuge Und Materialien
Steckbare Reihenklemmen für den Anschluss einer oder mehrerer Stromquellen. Weitere Informationen finden Sie unter Abschnitt 2.6, „Anschluss an die Netzspannung“ Abschnitt 5.1, „Technische Daten der Stromversorgung“. Abschnitt 1.3 Erforderliche Werkzeuge und Materialien Die folgenden Werkzeuge und Materialien sind für die Installation des RUGGEDCOM RS920W erforderlich: Erforderliche Werkzeuge und Materialien... -
Seite 14: Außerbetriebnahme Und Entsorgung
Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederherstellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. -
Seite 15: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens Canada Ltd nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 16: Allgemeines Vorgehen
Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Abschnitt 2.3 Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS920W erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten vorhanden sein können. WICHTIG! Das Gerät ist nur als Bauteil für die Installation in explosionsgefährdeten Umgebungen zugelassen. -
Seite 17: Montage Des Geräts
Abschnitt 2.4 Montage des Geräts Der RUGGEDCOM RS920W ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, was eine Montage auf einer DIN-Schiene (35 mm / 1,4 in) oder in einer Schalttafel ermöglicht WICHTIG! Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt. -
Seite 18: Montage Des Geräts Auf Einer Din-Schiene
Abschnitt 2.4.2 Schalttafeleinbau des Geräts Für den Schalttafeleinbau kann der RUGGEDCOM RS920W mit Adaptern für die Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Chassis sind. Mit Hilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu befestigen. -
Seite 19: Anschließen Des Ausfallsicheren Alarmrelais
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über ROS konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines Alarms bei Stromausfall. Ausführliche Informationen hierzu finden Sie im ROS Benutzerhandbuch für RUGGEDCOM RS920W. Um das ausfallsichere Alarmrelais anzuschließen, gehen Sie wie folgt vor: Führen Sie die Reihenklemme mit dem ausfallsicheren Alarmrelais in das Gerät ein und ziehen Sie die... -
Seite 20: Anschluss An Die Netzspannung
Abbildung 4: Verdrahtung des ausfallsicheren Alarmrelais 1. Öffnerkontakt 2. Massekontakt 3. Schließerkontakt Abschnitt 2.6 Anschluss an die Netzspannung Der RUGGEDCOM RS920W kann mit einer einzelnen AC/DC-Hochspannungsversorgung oder DC- Niederspannungsversorgung betrieben werden. WICHTIG! • Bei für 110/230 VAC ausgelegten Geräten muss ein entsprechend bemessener AC-Leistungsschalter installiert werden. - Seite 21 RUGGEDCOM RS920W Kapitel 2 Installationshandbuch Installation des Geräts ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Spannungsversorgungskabel für Wechselstrom KEINESFALLS mit Klemmen für Gleichstrom verbinden. Das Netzteil könnte dadurch beschädigt werden. ACHTUNG! Stromschlaggefahr – Gefahr der Beschädigung des Geräts Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an Gehäusemasse angeschlossen ist.
-
Seite 22: Anschließen An Dc-Niederspannung
Reihenklemme. Abschnitt 2.6.2 Anschließen an DC-Niederspannung RUGGEDCOM RS920W ist für eine Spannungsversorgung mit 24 V oder 48 V mit Verpolungsschutz und doppelten Spannungsversorgungseingängen ausgestattet, wodurch es möglich ist, das Gerät über redundante Anschlüsse mit einer einzelnen Gleichstromversorgung zu verbinden. Gehen Sie wie folgt vor, um das Gerät an eine DC-Niederspannungsversorgung anzuschließen: HINWEIS Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest. - Seite 23 RUGGEDCOM RS920W Kapitel 2 Installationshandbuch Installation des Geräts ± ± Abbildung 7: Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol an der Reihenklemme. [Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen Sie...
- Seite 24 Kapitel 2 RUGGEDCOM RS920W Installation des Geräts Installationshandbuch ± ± ± ± Abbildung 8: Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge 1. Plusklemme 2. Minusklemme 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband Schließen Sie mit Hilfe eines geflochtenen Erdungsbands oder eines anderen geeigneten Erdungsdrahts die Überspannungsschutzklemme an die Gehäusemasseverbindung an. Die Überspannungsmasseklemme wird als Erdungsleiter für alle Überspannungsschutzschaltungen im Gerät verwendet.
-
Seite 25: Gerätemanagement
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM ROS-Konsole und die Web-Schnittstellen des Geräts beschrieben. Ausführliche Anweisungen finden Sie im RUGGEDCOM ROS Benutzerhandbuch zum RUGGEDCOM RS920W. WICHTIG! Ethernet-Kabel dürfen ausschließlich in nicht explosionsgefährdeten Bereichen bzw. bei spannungsfrei geschaltetem Gerät angeschlossen oder getrennt werden. -
Seite 26: Konfigurieren Des Geräts
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem Management-Switch und greifen Sie auf die Konsole und die Webschnittstellen des RUGGEDCOM ROS über die IP-Adresse des Gerätes zu. Die Werkseinstellung der IP-Adresse für den RUGGEDCOM RS920W ist https://192.168.0.1. Weitere Informationen zu verfügbaren Ports finden Sie unter Kapitel 4,... -
Seite 27: Kommunikationsports
RUGGEDCOM RS920W Kapitel 4 Installationshandbuch Kommunikationsports Kommunikationsports Der RUGGEDCOM RS920W kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Abbildung 10: Zuweisung von Netzwerkports 1. Ports 1 und 2 2. Port 3 3. Port 9 Port 1 und 2... -
Seite 28: Drahtlose Ethernet-Ports
Abschnitt 4.1 Drahtlose Ethernet-Ports Der RUGGEDCOM RS920W unterstützt ein optionales Paket aus IEEE 802.11-kompatiblen drahtlosen Ethernet- Ports für den Zugriff auf ein drahtloses lokales Netzwerk (WLAN). Entsprechend der gewählten Optionen ist das Gerät für den Einsatz in Nordamerika (US), der Europäischen Union (EU), Australien (AU) oder Indien (IN) zugelassen. -
Seite 29: Kanalzuteilungen Für Ieee 802.11B/G
RUGGEDCOM RS920W Kapitel 4 Installationshandbuch Kommunikationsports 100 mW (20 dBm) 802.11g 6-24 MBit/s Datenrate 79 mW (19 dBm) 802.11g 36 MBit/s Datenrate 63 mW (18 dBm) 802.11g 48 MBit/s Datenrate 40 mW (16 dBm) 802.11g 54 MBit/s Datenrate Empfängerempfindlichkeit Bei Funk 802.11b 11 Mb bei -88 dBm / Mit Antenne: 11 Mb bei -91 dBm Bei Funk 802.11b 54 Mb bei -74 dBm / Mit Antenne: 54 Mb bei -77 dBm Abschnitt 4.1.3... -
Seite 30: Eovdsl-Ports
EoVDSL-Leitung werden am Master geändert und zum Slave geschoben. Daten, die vom Master zum Slave fließen, werden als nachgelagert bezeichnet, während Daten, die vom Slave zum Master fließen, als vorgelagert bezeichnet werden. Siemens unterstützt zwei Ausführungen von EoVDSL: • Universelles EoVDSL Universelle EoVDSL-Ports sind Master/Slave einstellbar und bieten symmetrische Datenraten (vor- und nachgelagert) von bis zu 35 Mbit/s. -
Seite 31: Pinbelegung
Reserviert (nicht anschließen) Abschnitt 4.3 Serielle Ports Der RUGGEDCOM RS920W unterstützt die seriellen Ports DB9, RJ45 und ST (Straight Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können. HINWEIS Beim Einschalten sind alle seriellen Ports standardmäßig auf den RS485-Modus eingestellt. Jeder Port kann über RUGGEDCOM ROS individuell auf Modus RS232, RS485 oder RS422 eingestellt werden. - Seite 32 Kapitel 4 RUGGEDCOM RS920W Kommunikationsports Installationshandbuch Serielle Ports...
-
Seite 33: Technische Daten
RUGGEDCOM RS920W Kapitel 5 Installationshandbuch Technische Daten Technische Daten Dieser Abschnitt enthält wichtige technische Daten zum Gerät. INHALT • Abschnitt 5.1, „Technische Daten der Stromversorgung“ • Abschnitt 5.2, „Technische Daten des ausfallsicheren Alarmrelais“ • Abschnitt 5.3, „Technische Daten zu seriellen Ports“ • Abschnitt 5.4, „Betriebsumgebung“... -
Seite 34: Ungefährliche Umgebungen
0,24 A, 60 W 250 VAC 0,25 A, 62,5 W Abschnitt 5.3 Technische Daten zu seriellen Ports Nachstehend sind die technischen Daten für serielle Ports aufgeführt, die mit dem RUGGEDCOM RS920W bestellt werden können. Serielle Ports in Kupfertechnik Baudrate 300 bis 230 kBaud... -
Seite 35: Betriebsumgebung
Lichtwellenlänge (nm) Kabel 50/125 oder 62,5/125 Abschnitt 5.4 Betriebsumgebung Der RUGGEDCOM RS920W ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. Umgebungstemperatur im Betrieb -40 bis 85 °C (-40 bis 185 °F) Umgebungstemperatur bei Lagerung -40 bis 85 °C (-40 bis 185 °F) Relative Umgebungsluftfeuchtigkeit 5 % bis 95 %... - Seite 36 Kapitel 5 RUGGEDCOM RS920W Technische Daten Installationshandbuch 65.3 116.59 7.87 Abbildung 12: Außenabmessungen Maßzeichnungen...
- Seite 37 RUGGEDCOM RS920W Kapitel 5 Installationshandbuch Technische Daten 132.9 13.64 101.6 11.2 78.74 120.65 Abbildung 13: Maße des Schalttafeleinbaus und der DIN-Hutschienenmontage Maßzeichnungen...
- Seite 38 Kapitel 5 RUGGEDCOM RS920W Technische Daten Installationshandbuch Maßzeichnungen...
-
Seite 39: Zertifizierung
RUGGEDCOM RS920W Kapitel 6 Installationshandbuch Zertifizierung Zertifizierung Das RUGGEDCOM RS920W-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. INHALT • Abschnitt 6.1, „Zulassungen“ • Abschnitt 6.2, „Typprüfungen EMV und Umgebungsbedingungen“... -
Seite 40: Fcc
• Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-chapter J – Radiological Health Abschnitt 6.1.4 ISED Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A)/NMB-3 (A) -
Seite 41: Tüv Süd
Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen Abschnitt 6.1.6 RoHS Für dieses Gerät hat Siemens Canada Ltd erklärt, dass es die Anforderungen der folgenden RoHS- Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: •... - Seite 42 Kapitel 6 RUGGEDCOM RS920W Zertifizierung Installationshandbuch Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 61000-4-4 Störfestigkeit gegen schnelle Signalports +/-4 kV bei 2,5 kHz transiente elektrische ±4 kV Störgrößen (Burst) Stromanschlüsse ±4 kV Stromanschlüsse Erdungsanschlüsse ±4 kV IEC 61000-4-5 Stromstoß Signalports ± 4 kV Leiter-Erde ± 2 kV ± 2 kV Leiter-Erde Stromanschlüsse...
-
Seite 43: Emv-Unempfindlichkeitsprüfung Nach Ieee 1613
EMV-Unempfindlichkeitsprüfung nach IEEE 1613 HINWEIS Der RUGGEDCOM RS920W erfüllt die Anforderungen der Klasse 2 für eine reine Glasfaserkonfiguration und die Anforderungen der Klasse 1 für Kupferanschlüsse. Bei Klasse 1 ist ein vorübergehender Kommunikationsverlust zulässig, während Klasse 2 eine fehlerfreie und unterbrochene Kommunikationen erfordert. -
Seite 44: Typprüfungen Umgebung
Kapitel 6 RUGGEDCOM RS920W Zertifizierung Installationshandbuch Typprüfungen Umgebung Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 60068-2-1 Kalte Temperatur Prüfung Ad -40 °C (-40 °F), 16 Stunden IEC 60068-2-2 Trockene Hitze Prüfung Bd 85°C (185°F), 16 Stunden IEC 60068-2-30 Feuchtigkeit (feuchte Prüfung Db 95 % (nicht Wärme, zyklisch)
