Schalttafeleinbau Des Geräts - Siemens SIMATIC NET RUGGEDCOM RS920W Montagehandbuch

Ausbauen des Geräts
Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor:
1.
2.
3.
2.4.2 Schalttafeleinbau des Geräts
Für den Schalttafeleinbau kann der RUGGEDCOM RS920W mit Adaptern für die
Schalttafel ausgestattet werden, die auf der Ober- und Unterseite des Gehäuses sind.
Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer Schalttafel zu
befestigen.
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
RUGGEDCOM RS920W
Montagehandbuch, 12/2020, C79000-G8900-1033-08
Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung
und bewegen Sie ihn nach unten.
1
DIN-Schiene
1
Adapter für DIN-Schiene
2

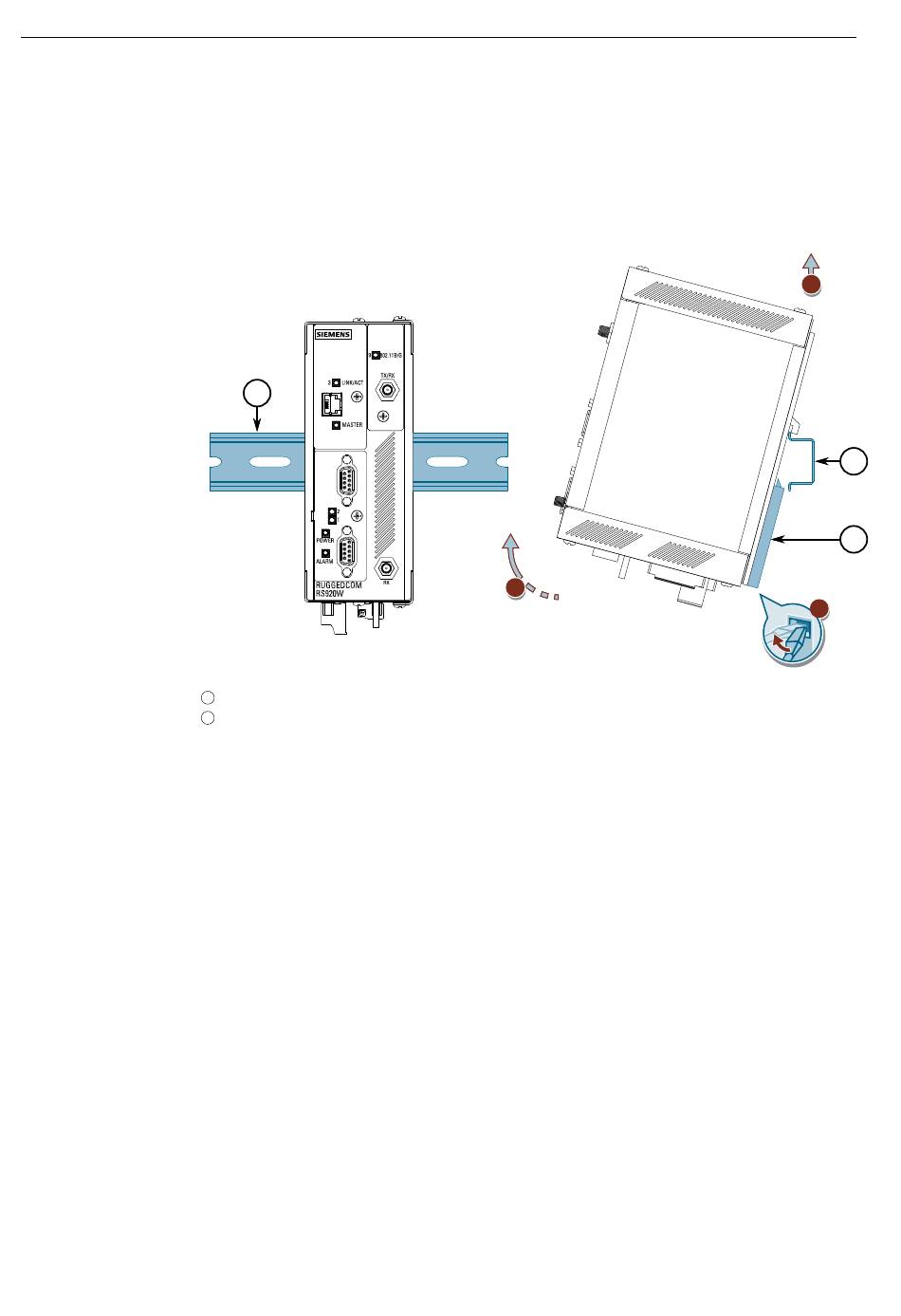

Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene
Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg.
Nehmen Sie das Gerät von der DIN-Schiene ab.
Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät
eingebaut werden soll.
Installation des Geräts
2.4.2 Schalttafeleinbau des Geräts
