WAGO-I/O-SYSTEM 750
750-362 FC Modbus TCP; G4
Pos: 31.1 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung (alte Struktur)/Anschlüsse/Feldbuskoppler/-controller/Feldbusanschluss - Überschrift 3 @ 5\mod_1245071569213_6.docx @ 35311 @ 3 @ 1
4.2.2

Feldbusanschluss

Pos: 31.2 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung (alte Struktur)/Anschlüsse/Feldbuskoppler/-controller/Anschluss Feldbus über zwei RJ-45-Steckverbinder mit 2-Port-Switch - Einleitung (750-330, -352) @ 7\mod_1265900853619_6.docx @ 50390 @ @ 1
Der Anschluss an den Feldbus erfolgt über zwei RJ-45-Steckverbinder, die über
einen integrierten Switch mit dem Feldbuskoppler verbunden sind.
Der integrierte Switch arbeitet im Store-and-Forward Betrieb und unterstützt für
jeden Port die Übertragungsgeschwindigkeiten 10/100 Mbit sowie die
Übertragungsmodi Voll- bzw. Halbduplex und Autonegotiation.
Pos: 31.3 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung (alte Struktur)/Anschlüsse/Feldbuskoppler/-controller/Die Beschaltung der RJ-45-Buchsen sind entsprechend den Vorgaben für 100BaseTX - Beschreibung, Kabel @ 5\mod_1245073028195_6.docx @ 35334 @ @ 1
Die RJ-45-Buchsen sind entsprechend den Vorgaben für 100BaseTX beschaltet.
Als Verbindungsleitung wird vom ETHERNET-Standard ein Twisted-Pair-Kabel
der Kategorie 5e vorgeschrieben. Dabei können Leitungen des Typs S/UTP
(Screened-Unshielded Twisted Pair) sowie STP (Shielded Twisted Pair) mit einer
maximalen Segmentlänge von 100 m benutzt werden.
Pos: 31.4 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung (alte Struktur)/Anschlüsse/Feldbuskoppler/-controller/Die Anschlussstelle ist so konzipiert, dass Einbau in einen 80 mm hohen Schaltschrank möglich ist. @ 5\mod_1245073401892_6.docx @ 35337 @ @ 1
Die Anschlussstelle ist so konzipiert, dass nach Steckeranschluss ein Einbau in
einen 80 mm hohen Schaltkasten möglich ist.
Pos: 31.5 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung (alte Struktur)/Anschlüsse/Feldbuskoppler/-controller/Tabelle, Abbildung, Busanschluss und Steckerbelegung RJ-45-Stecker @ 5\mod_1245073518124_6.docx @ 35340 @ @ 1

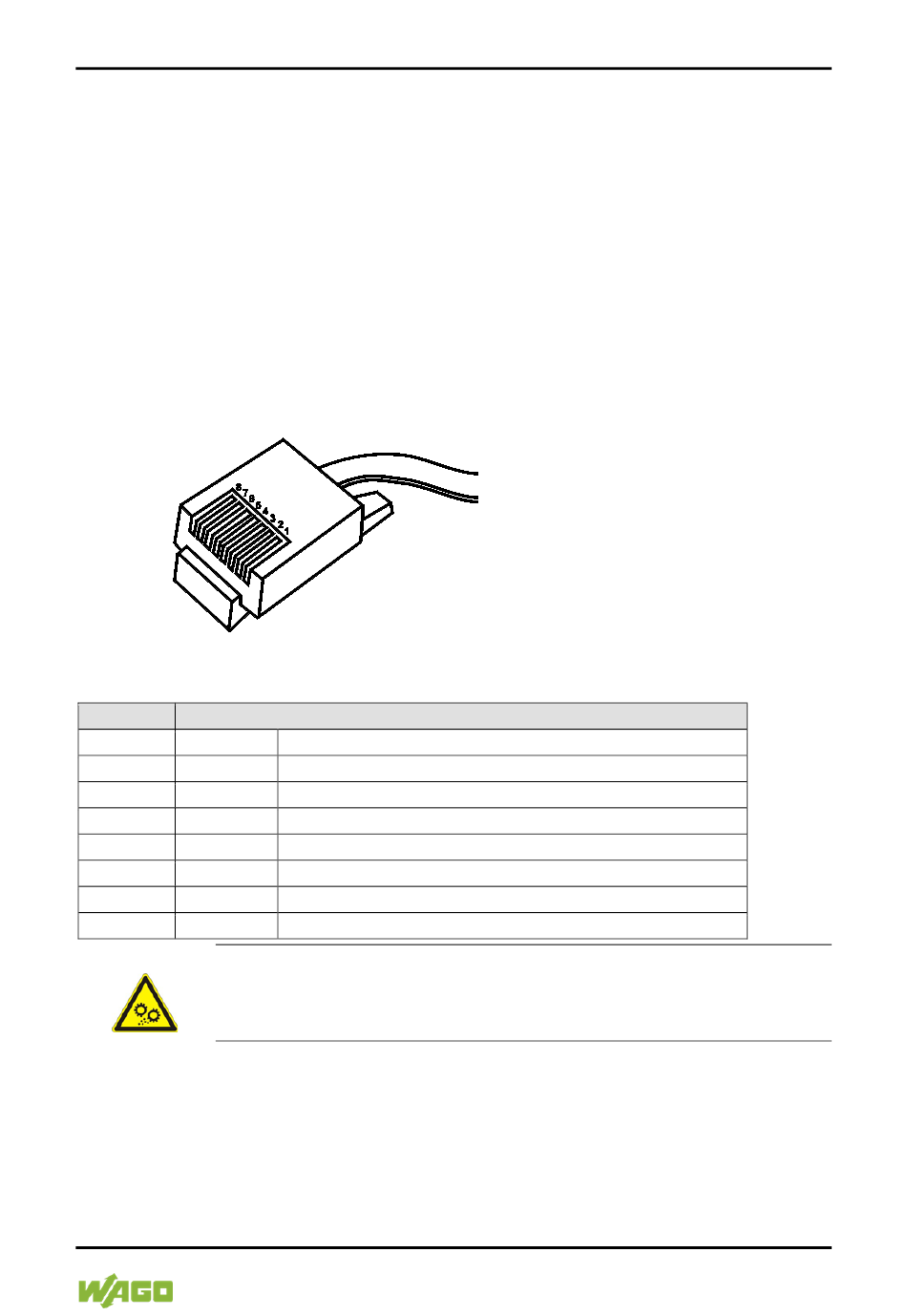

Abbildung 24: RJ-45-Stecker

Tabelle 13: Busanschluss und Steckerbelegung, RJ-45-Stecker

Kontakt Signal
1 TD +
2 TD −
3 RD +
4
5
6 RD −
7
8
ACHTUNG
Nicht in Telekommunikationsnetzen einsetzen!
Verwenden Sie Geräte mit ETHERNET-/RJ-45-Anschluss ausschließlich in
LANs. Verbinden Sie diese Geräte niemals mit Telekommunikationsnetzen,
wie z. B. mit Analog- oder ISDN-Telefonanlagen.
Pos: 32 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1
Transmit Data +
Transmit Data −
Receive Data +
nicht belegt
nicht belegt
Receive Data −
nicht belegt
nicht belegt
Gerätebeschreibung
Pos: 31.6 /Alle Serien (Allgemeine Module)/Sicherheits- und sonstige
Hinweise/Achtung/Achtung: Nicht in Telekommunikationsnetzen einsetzen! (Zusatz RJ-
45) @ 3\mod_1224065187468_6.docx @ 24074 @ @ 1
Handbuch
Version 1.0.2
49
