FR1200C / FR2400C DC
FR4200D / FR4400 DC
SD1202 DC
FR600C / SD602 AC
FUEL TRANSFER PUMP
Gebrauchsaneisung und Sicherheitsvorschriften
Explosionsschutz und Geprüfte Wetterbeständigkeit
Models FR1205C, FR1210C, FR1211C,
FR2410C, FR2411C, FR4210D, FR4211D,
FR4410, FR4411, FR610C, FR611C,
SD1202, SD602

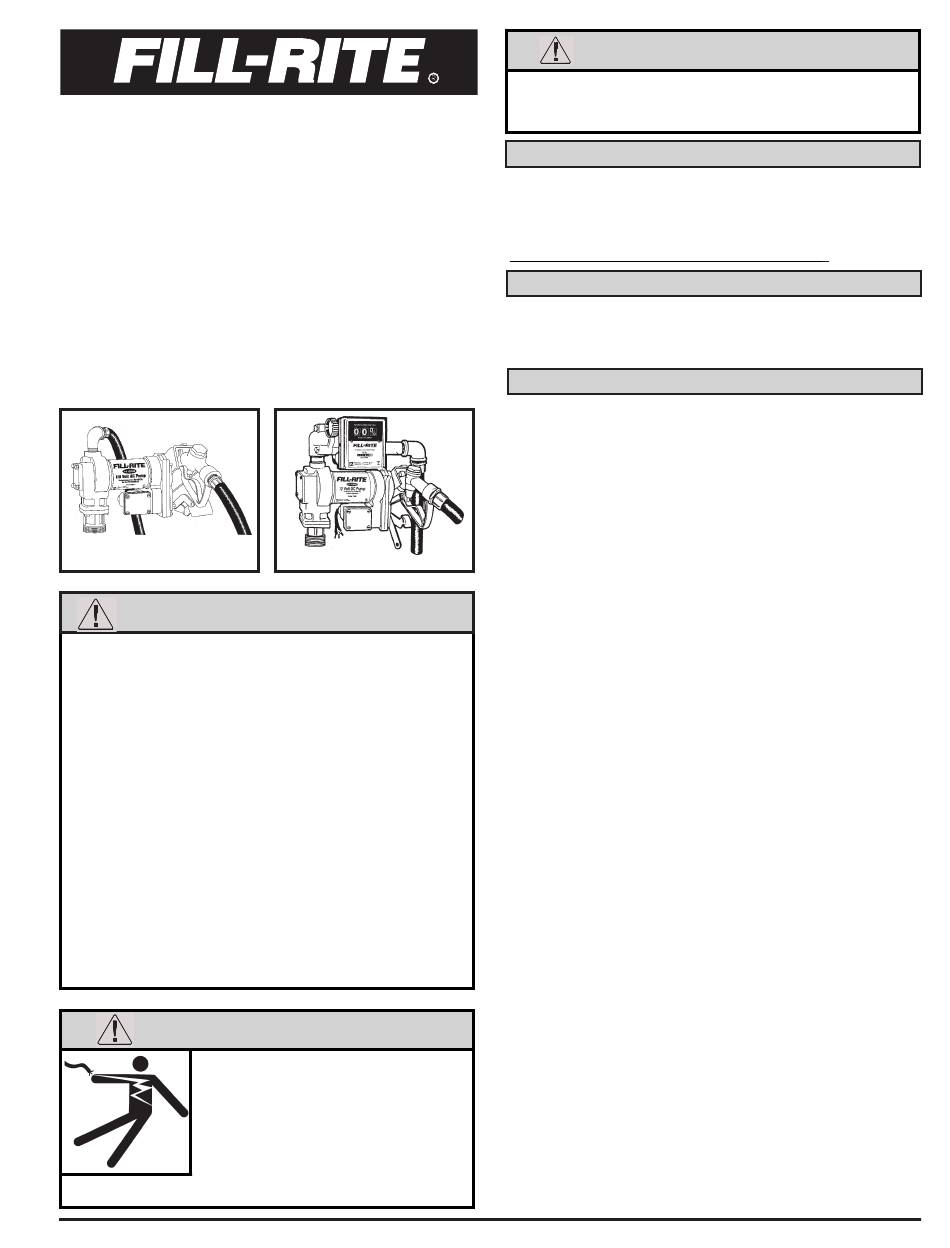

FR610C
(illustré)
SICHERHEITSVORSCHRIFTEN
Für sicheren und leistungsstarken Betrieb die folgenden Warnungen
und Vorsichtsmaßregeln unbedingt beachten.
1. Bei Betrieb der Pumpe NICHT rauchen oder Pumpe in der Nähe
von offenem Feuer betreiben.
2. Vor Wartung der Pumpe Strom abschalten.
3. Reparaturbedürftige Motoren zu einer autorisierten
Reparaturwerkstatt bringen oder an die Fabrik zurücksenden,
um Explosionsschutz und Geprüfte Wetterbeständigkeit nicht
zu verletzen.
4. Pumpenauslaß mit einem Filter versehen, um das Eindringen von
Fremdstoffen in den Brennstofftank zu verhindern.
5. Der Motor ist mit einem thermischen Überlastschutz ausgerüstet.
Wenn Überhitzung eintritt, schaltet er sich ohne Beschädigung
der Windungen selbst aus. In dieser Situation muß die
Stromzufuhr der Pumpe abgeschaltet werden. Bleibt der Strom
eingeschaltet, startet der Motor ohne Warnung, wenn er sich
genügend abgekühlt hat.
6. Tank oder Tonne müssen im vollen und leeren Zustand verankert
sein, um Umkippen zu verhindern.
7. Um eine statische Aufladung zu vermeiden, muss dad
Zapfventil mit dem zu befüllenden Tank in direktem Kontakt
sein.
GEFAHR
Die elektrische Beschaltung sollte von einem
lizensierten Elektriker den
entsprechendenelektrischen Vorschriften
gemäß vorgenommen werden. Die Pumpemuß
vorschriftsmäßig geerdet werden und für die
Installation der elektrischen Leitungen sollte ein
steifes Kabelrohr benutzt werden
Unsachgemäßer Gebrauch oder
unvorschriftsmäßige Installation dieses Produktes kann zu
lebensgefährlichen Verletzungen führen.
FR1211C
(illustré)
Brandgefahr!
WARNUNG
Dieses Produkt nicht zur Überführung von Kraftstoff in Flugzeuge
benutzen. Dieses Produkt ist nicht zum Gebrauch mit Flüssigkeiten
für menschlichen Verzehr oder Flüssigkeiten, die Wasser enthalten,
geeignet.
ALLGEMEINES
Fill-Rite-Pumpen der Serie FR1200C, FR2400C, FR4200D, FR4400,
FR600C, SD1202, SD602 sind Verdrängerpumpen mit Direktantrieb
und Rotationsschiebern. Ihre robuste und gleichzeitig leichte
Ausführung stellt hohe Zuverlässigkeit bei langer Lebensdauer zur
Verfügung.
Explosionsschutz und Geprüfte
ALLES PUMPE
Benutzen Sie Teflon Band
Zusätzliche rückschlag - oder bodenventile nur dann
verwenden, wenn die entpsrechenden überduck
ventile in diese eingebaut sind.
AC GLEICHSTROM PUMPE INSTALLATION
HOCHLEISTUNGS:
1. Ansaugrohr fest in den Einlaßflansch (1200F6465) der Pumpe
einschrauben.
2. Ansaugrohr bis auf 8cm über dem Boden des Tanks in den Tank
oder die Tonne einführen. Ansaugrohr nicht auf dem Boden des
Tanks aufliegen lassen.
3. Einlaßflansch der Pumpe in die Öffnung des Tanks oder der Tonne
einschrauben. Einlaßflansch muß vollständig und gesichert in ein
unbeschädigtes Tank- oder Tonnenspund-loch eingeführt
werden.
STANDARDLEISTUNGS:
1. Sicherer Dsenabdeckungl (1200G8521) zu Motorendplate mit
den zwei versorgten Schrauben (300F7751).
2. Dicht Schraube Verlängerung Rohr (VP1400F7687) in bung
Adapter Gebrauch Teflon Band. Befestigen Sie Saugwirkung
Rohr (VP1400F7686) zu Verlängerung Rohr in der gleichen
Weise.
3. Schneiden Sie Saugwirkung Rohr an einer Länge, die sein Ende
innerhalb 3" vom Behälter Boden stellen wird. Wenn ein
längeres Saugwirkung Rohr erfordert wird, ordnen Sie
zusätzliche Verlängerung (VP1400F7687) an.
4. Schrauben Sie Bung/Saugwirkung Rohr Versammlung fest in
Behälter Öffnen.
HOCHLEISTUNGS UND STANDARDLEISTUNGS
1. Lesen und verstehen Sie bitte diese Anleitungen vollständig,
bevor Sie die Pumpe installieren. Wenn die Pumpe vom
Stromversorgungssystem eines Fahrzeuges versorgt werden
soll, wird empfohlen, dass die Kabelinstallation und die
Anschlüsse an der Fahrzeugstromversorgung inklusive einer
trägen 30-A-Sicherung fest installiert werden.
A. Pumpe installieren. Bevor die Installation fortgesetzt wird,
alle elektrischen Installationsanweisungen lesen und
verstehen.
B. Die Abdeckung des elektrischen Anschlussgehäuses
entfernen und die 3 Drähte gerade machen, damit die
abisolierten Kabelenden von außerhalb der
Anschlussgehäuses zugänglich sind.
C. Eine Kabeldurchführung in den ½" NPT- Installationsr
ohranschluss des Pumpen- Anschlussgehäuses
eindrehen.
D. 150 mm der äußeren Installation an einem Ende des
Anschlusskabels entfernen. Dabei darauf achten, dass
die Isolation der schwarzen, roten und grünen Drähte
nicht beschädigt wird.
E. Die Mutter der Kabeldurchführung lösen und das
abisolierte Ende des Kabels durch die Kabeldurchführung
schieben, bis 5 cm des nicht abisolierten Kabels innerhalb
der Kabeldurchführung ist und dann die
Kabeldurchführungsmutter anziehen.
13
Wetterbeständigkeit.
(Elektrisch)
