H. Pase el cable eléctrico a la fuente del sistema de energía
montado en un vehículo, sosteniendo el cable según sea
necesario y protegiéndolo de bordes filosos, calor, y todo lo que
pueda dañar el cable.
I. Pele la cubierta externa del cable según sea necesario.
Efectúe una conexión eléctrica continua al chasis del
vehículo con el cable verde.
J. Para determinar si el sistema eléctrico del vehículo es de
conexión a tierra negativa (-) o positiva (+), inspeccione la
marca del terminal de la batería que está conectada al
vehículo chasis del motor o al bloque del motor. Para los
vehículos con conexión negativa a tierra, haga una conexión
eléctrica continua al chasis del vehículo con el cable negro.
Para vehículos con conexión positiva a tierra, haga una
BATERIA
ROJO +
NEGRO -
VERDE
CONEXION A TIERRA
DEL CHASIS
PESADO:
1. Ajuste apretadamente la tubería de aspiración (1200KTG9099)
en la brida de entrada (1200F6465) de la unidad de bombeo.
2. Extienda la tubería de aspiración (1200KTG9099) hacia el tanque
del camión o barril hasta alcanzar a 8cm del fondo del tanque. No
apoye la tubería de aspiración en el fondo del tanque.
3. Enrosque la brida de entrada (1200f6465) de la bomba en la
abertura del tanque o barril. La brida de entrada debe estar
completamente y totalmente asegurada en un adaptador del tapón
del tanque o barril sin daño.
4. El sistema deberá ser diseñado para requerir una cantidad mínima
de levantamiento por aspiración. El equivalente máximo de levante
en pies es de 7' (2,1 m) para gasolina y 8' (2,4 m) para combustible
diesel. ("El equivalente de levantamiento en pies es equivalente a
l a distancia vertical desde la superficie del fluido en el tanque hasta
la entrada de las bombas, MÁS las pérdidas por fricción a través
de los tubos verticales y horizontales, todos los codos y otros
acoples).
5. El tanque o barril deberá ser ventilado apropiadamente. Use un
compuesto para tuberías resistente a gasolina y aceite en todos los
acoples roscados. Un separador de agua deberá ser usado para
bombear combustible diesel.
No se puede cebar labomba
Verifique si hay pérdidas en la línea de aspiración.
desvío abierta. Saque y inspeccione la Válvula.
La bomba suena pero no funciana
Suciedad en la cavidad de la bomba.
bomba.

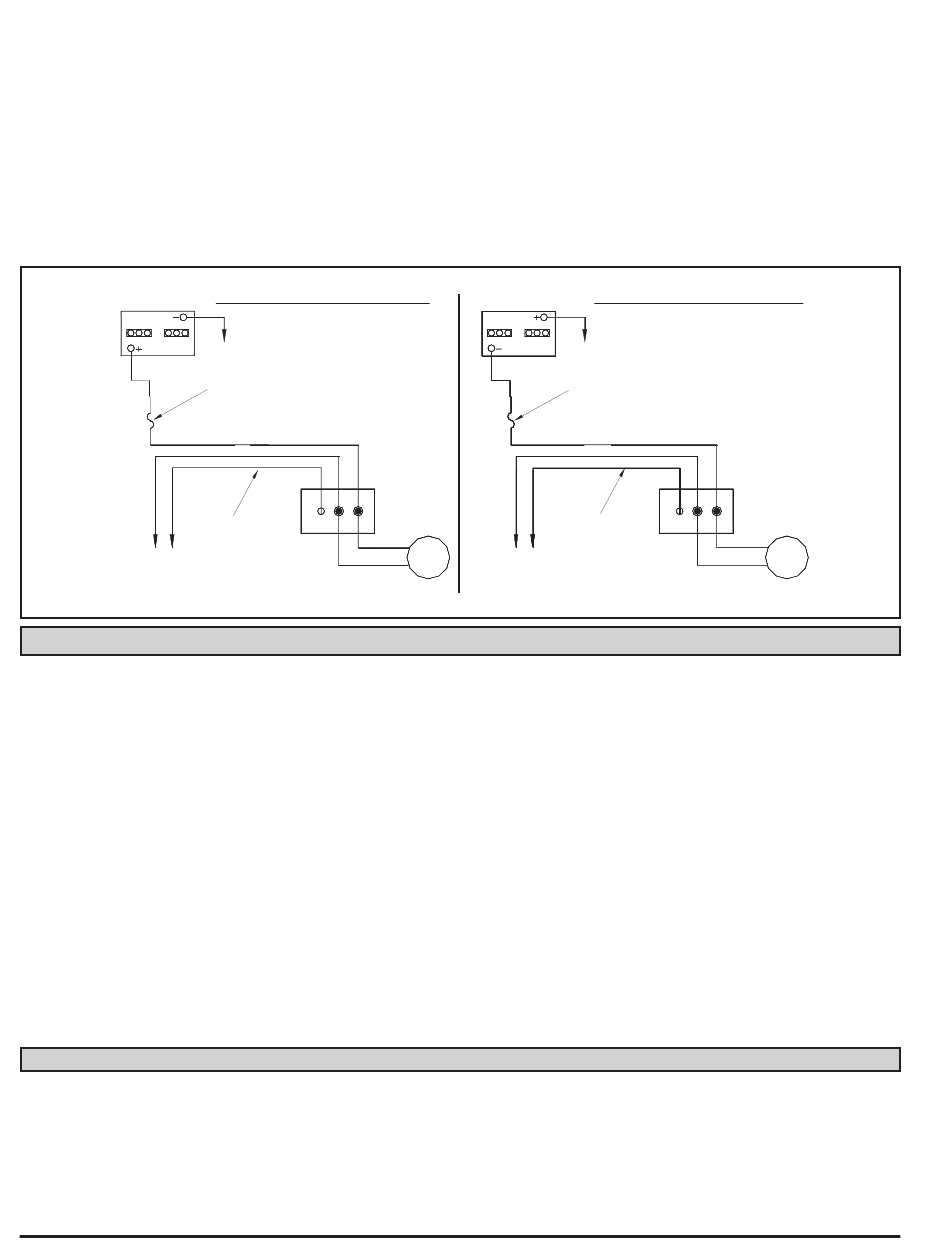

SISTEMA NEGATIVO DE CONEXION A TIERRA
CONEXION A TERRA DEL
CHASIS
FUSIBLE O INTERRUPTOR DE
CIRCUITO UBICADO FUERA
DEL AREA RIESGOSA
CAJA J
INTERGRAL
CABLE PARA
TIERRA
CABLEAR
EN EL TERRENO
ROJO +
NEGRO -
AC BOMBAS INSTALACIÓN
GUÍA DE DESPERFECTPOS
Válvula de
Limpie la cavidad de la
conexión eléctrica continua al chasis del vehículo con el
cable rojo.
K. Fije un extremo del sujetador del fusible al extremo del cable
restante. Haga una conexión eléctrica continua con el otro
extremo del sujetador del fusible al lado no conectado a
tierra de la fuente de energía. Se recomienda hacerlo al
terminal de la batería o al extremo del cable de la batería.
PRECAUCION: No intente alimentar energía a la bomba
desde un cableado delgado del motor tal como el cable del
encendedor de cigarrillos.
L. Inspeccione todas las conexiones para asegurarse que
estén en buen estado. Instale el fusible retardante de 30
amperios en el sujetador del fusible. La instalación eléctrica
está ahora completa.
SISTEMA POSITIVO DE CONEXION A TIERRA
CONEXION A TERRA DEL
CHASIS
BATERIA
FUSIBLE O INTERRUPTOR DE
CIRCUITO UBICADO FUERA
DEL AREA RIESGOSA
NEGRO -
ROJO +
VERDE
CABLE PARA
CABLEAR
EN EL TERRENO
MOTOR
CONEXION A TIERRA
DEL CHASIS
NORMA:
1. Seguro tapa de la boquilla (1200G8521) para motor endplate
con dos cerrojossuministrado (300F7751) como ilustrado en la
Página 8 de manuel.
2. Ajuste apretadamente el tubo de la extensión (VP1400F7687)
en la cinta de teflón de usar de adaptador de bung. Conecte la
succión tubo (VP1400F7686) a tubo de la extensión en la
misma manera.
3. Corte tubo de succión en una longitud eso colocará su fin
dentro de 3" del fondo de contenedor. Si un tubo más largo de
la succión se requiere, ordene la extensión adicional
(VP1400F7687).
4. Atornille bung/tubo de succión asamblea seguramente en abrir
de contenedor.
PESADO Y NORMA (Eléctrico)
1. La energía de la unidad deberá ser suministrada a través
de un disyuntor de 15 amperios dedicado. Ningún otro
equipo deberá ser energizado a través de este disyuntor.
Si dos bombas son alimentadas a través del mismo
disyuntor, tal disyuntor deberá ser capaz de manejar la
carga de los dos motores.
Baja capacidad
Excesivo tierra en la rejilla. Problema en la linea de aspiración. Se
pega la válvula de desvio. Saque e inspeccione la válvula.
6
CAJA J
INTERGRAL
TIERRA
NEGRO -
MOTOR
ROJO +
