FR1200C / FR2400C DC
FR4200D / FR4400 DC
SD1202 DC
FR600C / SD602 AC

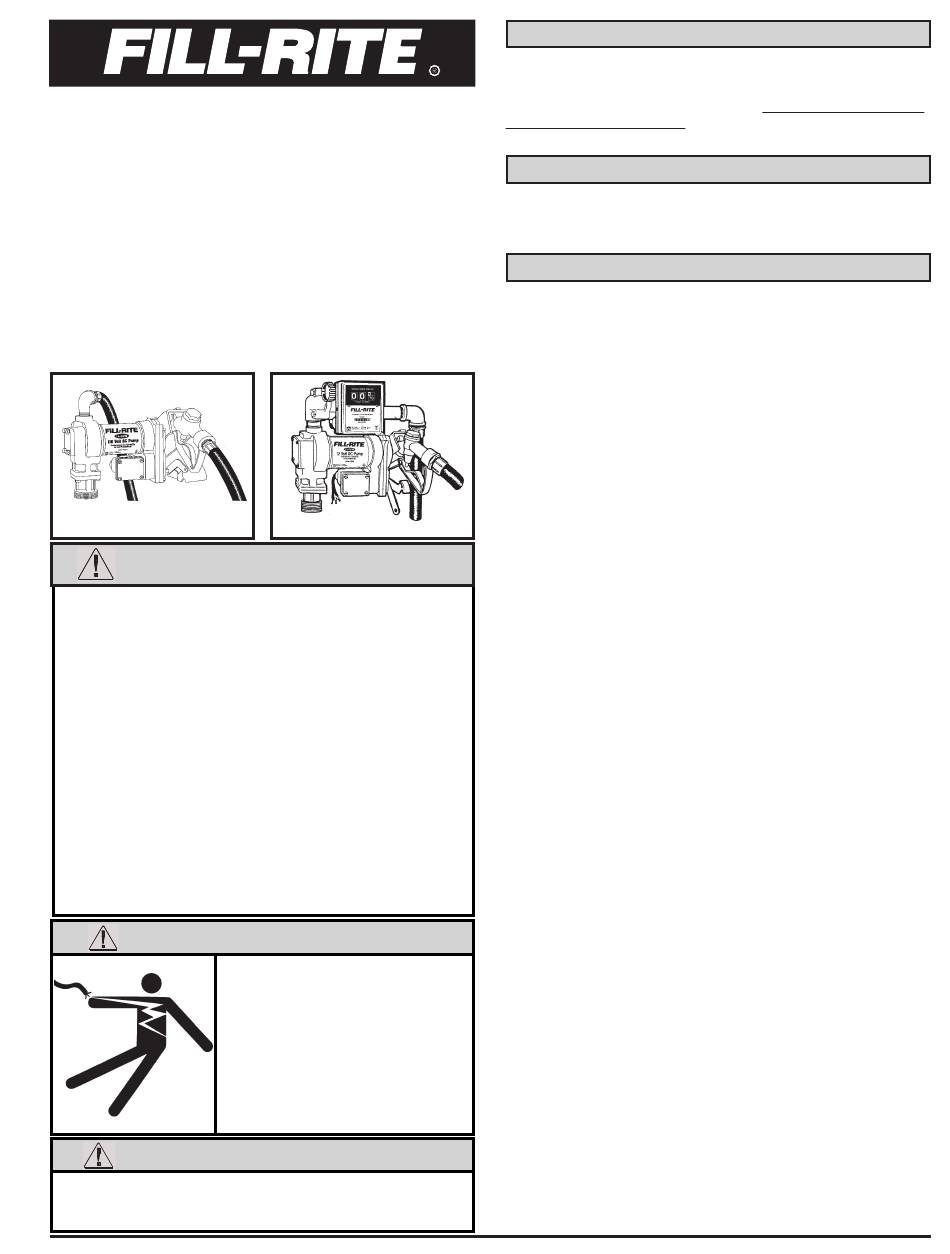

Bomba para transferencia
de combustible
Manuel de operación y sequridad a prueba de
explosiones y certificado a prueba de lluvia
Los Modelos FR1205C, FR1210C, FR1211C,
FR2410C, FR2411C, FR4210D, FR4211D, FR4410,
FR4411, FR610C, FR611C, SD1202, SD602
FR610C
(mostrado)
INSTRUCCIONES DE SEGURIDAD
Para asegurar un funcionamiento seguro y eficiente, es esencial
leer y seguir cada una de esas advertencias y precauciones:
1. NO fume cerca de la bomba ni use la bomba cerca de una llama.
Podría ocurrir un incendio.
2.
Desconecte la corriente antes atender la bomba.
3. Lleve los motores que necesiten atención a un taller de
reparaciones autorizado para mantener la integridad "a prueba
de explosiones" y
"certificado a prueba de lluvia".
4. Se deberá usar un filtro en la salida de la bomba para asegurare
de que no se transfieren materiales extraños al tanque de
combustible.
5 El motor de la bomba está equipado con una protección contra
la sobrecarga térmica. Si se sobrecalienta, se apagará sola sin
ningún daño a los bobinados. Asegúrese de cortar la corriente
a la bomba si esto ocurriera. A medida que el motor se enfría,
arrancará sin advertencia alguna si la corriente está
conectada.
6.
El tanque o el barril deberá estar anclado con el fin de evitar que
se ladee, tanto lleno como desocupado.
7. Para aminorar el aumento constante de electricidad, mantenga
boquilla en contacto con el contenedor que se esta llenando.
PELIGRO
Las conexiones eléctricas deberán ser
realizadas por un electricista con
licencia de acuerdo con los códigos
eléctricos aprobados-ANSI/NFPA 70,
30, 30A. La bomba deberá tener una
descarga a tierra apropiada y un
conducto rígido deberá usarse cuando
se instalan los cables eléctricos. El uso
o instalación inadecuado de este
producto puede causar lesiones serias
o fatales.
ADVERTENCIA
Este producto no debe usarse para transferir líquidos a aeronaves.
Este producto no es apto para ser usados con líquidos para consumo
humano o líquidos que contengan agua.
FR1211C
(mostrado)
DESCRIPCIÓN GENERAL
Las bombas Fill-Rite de Serie FR1200C, FR2400C, FR4200D, FR4400,
FR600C, SD1202 y SD602 son bombas de tipo paleta rotativa, de
acoplamiento directo y desplazamiento positivo. Su diseño robusto pero
liviano permite una vida larga y confiable. A prueba de explosiones y
certificado a prueba de lluvia.
TODO BOMBAS
Usar cinta de teflón en todo tubo enhebra.
NO instale válvulas de pie o de retención si no tiene instalada
una válvula de alivio de presión.
DC BOMBAS INSTALACIÓN
PESADO:
1.
Usar suministró telfan cinta, Ajuste apretadamente la tubería de
aspiración (1200KTG9099) en la brida de entrada (1200F6465) de
la unidad de bombeo.
2. Extienda la tubería de aspiración hacia el tanque del camión o barril
hasta alcanzar a 8cm del fondo del tanque. No apoye la tubería de
aspiración en el fondo del tanque.
3. Enrosque la brida de entrada de la bomba en la abertura del tanque
o barril. La brida de entrada debe estar completamente y totalmente
asegurada en un adaptador del tapón del tanque o barril sin daño.
NORMA:
1. Seguro tapa de la boquilla (1200G8521) para motor endplate con
dos cerrojossuministrado (300F7751) como ilustrado en la
Página 8 de manuel.
2. Ajuste apretadamente el tubo de la extensión (VP1400F7687)
en la cinta de teflón de usar de adaptador de bung. Conecte la
succión tubo (VP1400F7686) a tubo de la extensión en la
misma manera.
3. Corte tubo de succión en una longitud eso colocará su fin
dentro de 3" del fondo de contenedor. Si un tubo más largo de
la succión se requiere, ordene la extensión adicional
(VP1400F7687).
4. Atornille bung/tubo de succión asamblea seguramente en abrir
de contenedor.
PESADO Y NORMA (Eléctrico)
1. Antes de instalar la bomba, por favor lea y entienda estas
instrucciones completamente. Si la alimentación de energía a la
bomba proviene de un sistema de energía montado en un
vehículo, se recomienda que se efectúen un cableado y
conexiones permanentes al sistema de energía montado en el
vehículo que incluya un fusible retardante de 30 amperios.
A.
Instale la bomba. Antes de proceder lea y entienda todas las
instrucciones de cableado eléctrico.
B.
Extraiga la caja de empalmes eléctricos de la bomba y
enderece los 3 cables para hacer que los extremos pelados
del cable sean accesibles fuera de la caja de empalmes.
C.
Atornille el conector del cable a la apertura del conducto
de 1/2 pulgada NPT en la caja de empalmes de la bomba.
D.
Pele 6 pulgadas de la cubierta exterior aislante desde un
extremo del cable eléctrico provisto, siendo precavido
en no dañar la aislación de los cables negro, rojo y
verde.
E.
Afloje la tuerca del conector de cable y pase el extremo
pelado del cable provisto a través del conector del cable
hasta que 2 pulgadas del cable sin pelar estén dentro
del conector del cable. Ajuste la tuerca del conector del
cable.
F.
Pele 1/2 pulgada de la aislación de los extremos de los
cables rojo, negro y verde. Usando las tuercas de cable
provistas, conecte esos cables a los cables de la
bomba con colores correspondientes. Asegúrese que
no haya cables expuestos.
G.
Pliegue los cables dentro de la caja de empalmes y
vuelva a colocar la cubierta. Asegúrese que todos los
tornillos estén bien calzados de manera que no haya
espacio entre la cubierta y la caja de empalmes.
5
