安装说明书

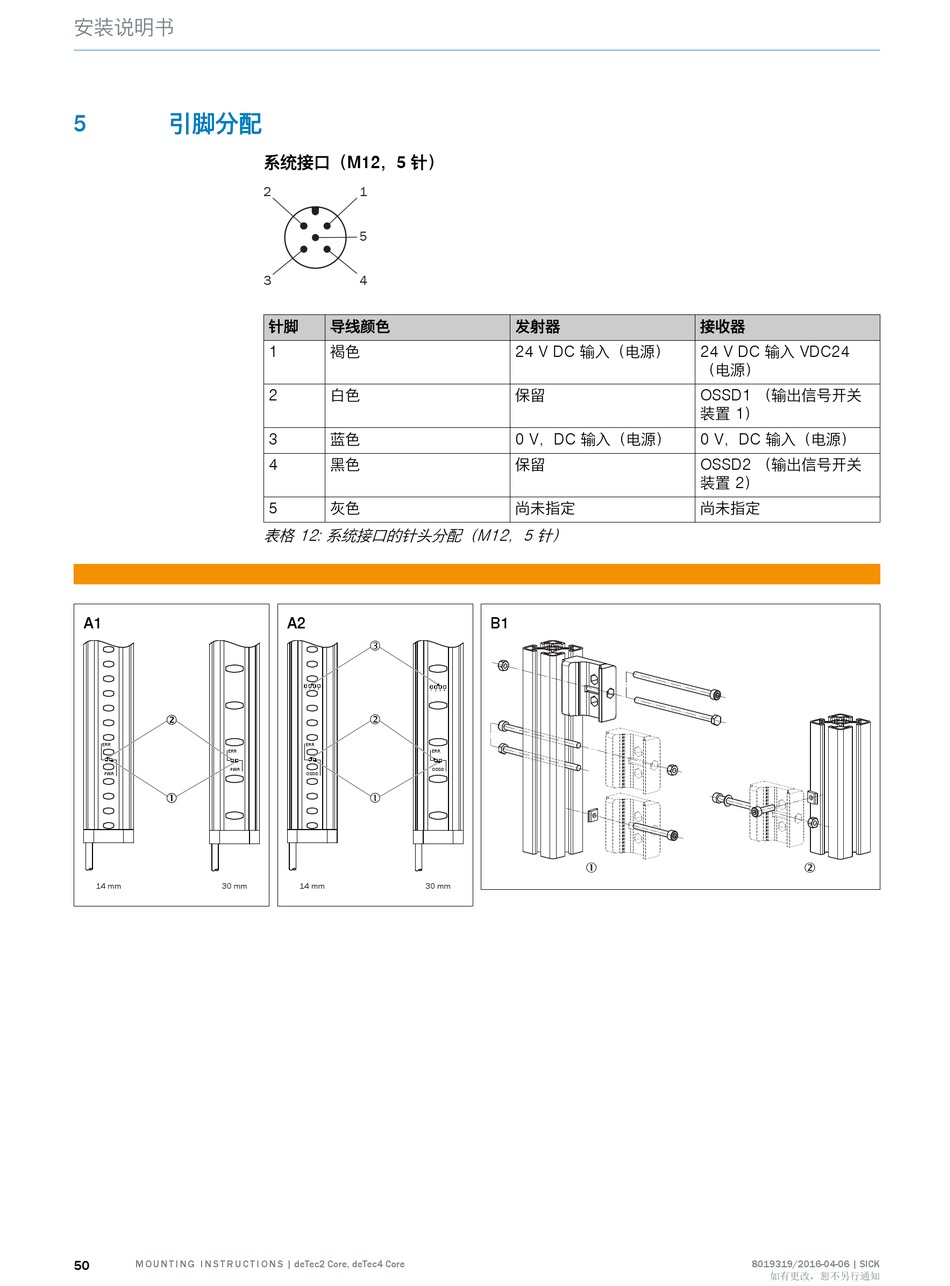

5 引脚分配
A1
ERR
ERR
PWR
PWR
14 mm 30 mm
50 M O U N T I N G I N S T R U C T I O N S | deTec2 Core, deTec4 Core
系统接口（M12，5 针）
2 1
5
3 4
针脚 导线颜色
1 褐色
2 白色
3 蓝色
4 黑色
5 灰色
表格 12: 系统接口的针头分配（M12，5 针）
A2
3
1 2 3 4
1 2 3 4

ERR
ERR
OSSD
OSSD

14 mm 30 mm
发射器
24 V DC 输入（电源）
保留
0 V，DC 输入（电源）
保留
尚未指定
B1
1
接收器
24 V DC 输入 VDC24
（电源）
OSSD1 （输出信号开关
装置 1）
0 V，DC 输入（电源）
OSSD2 （输出信号开关
装置 2）
尚未指定
2
