MONTERINGSANVISNING

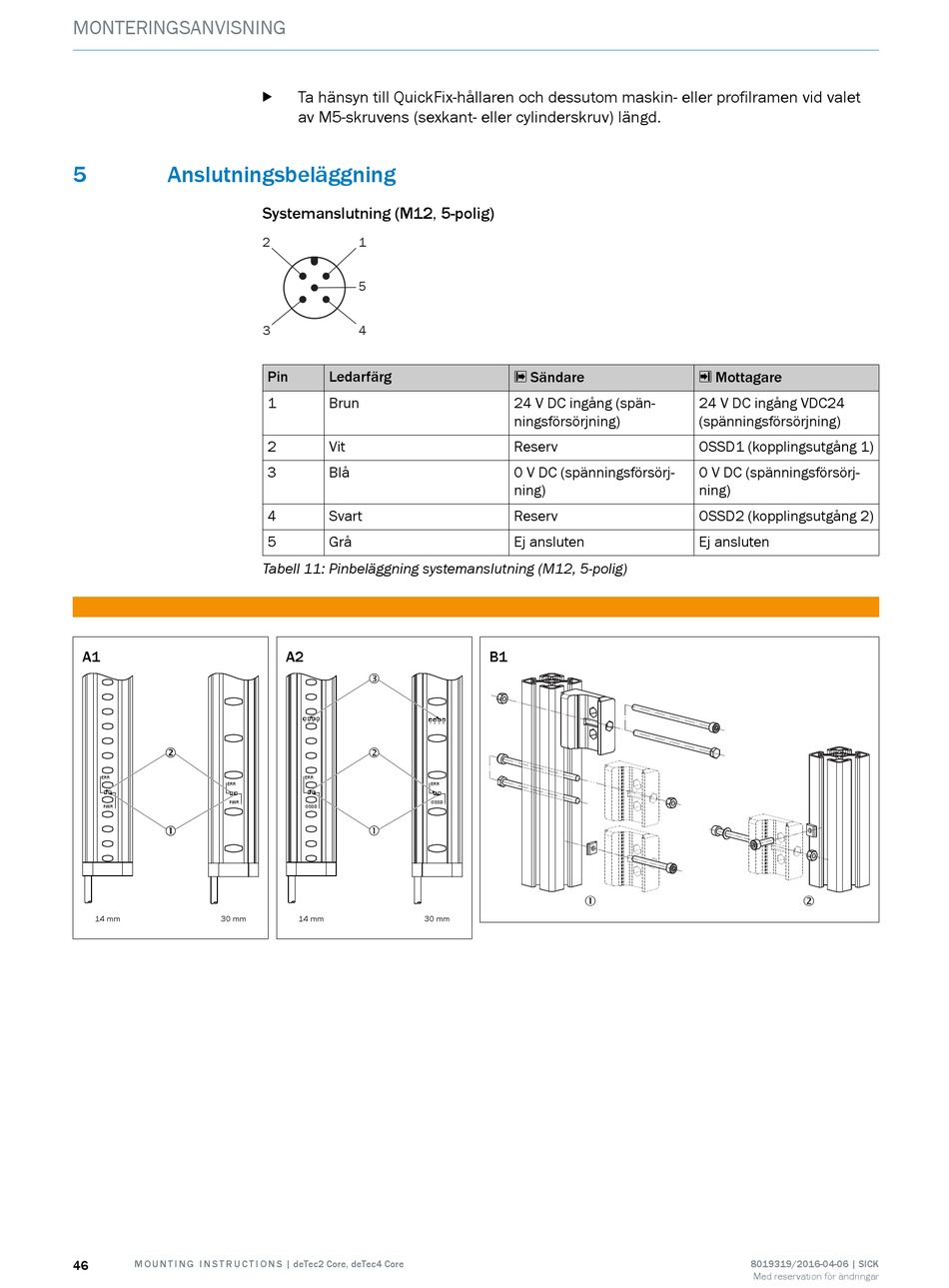

5 Anslutningsbeläggning
A1
ERR
ERR
PWR
PWR
14 mm 30 mm
46 M O U N T I N G I N S T R U C T I O N S | deTec2 Core, deTec4 Core
Ta hänsyn till QuickFix-hållaren och dessutom maskin- eller profilramen vid valet
b
av M5-skruvens (sexkant- eller cylinderskruv) längd.
Systemanslutning (M12, 5-polig)
2 1
5
3 4
Pin Ledarfärg
1 Brun
2 Vit
3 Blå
4 Svart
5 Grå
Tabell 11: Pinbeläggning systemanslutning (M12, 5-polig)
A2
3
1 2 3 4
1 2 3 4

ERR
ERR
OSSD
OSSD

14 mm 30 mm
 Sändare
24 V DC ingång (spän‐
ningsförsörjning)
Reserv
0 V DC (spänningsförsörj‐
ning)
Reserv
Ej ansluten
B1
1
 Mottagare
24 V DC ingång VDC24
(spänningsförsörjning)
OSSD1 (kopplingsutgång 1)
0 V DC (spänningsförsörj‐
ning)
OSSD2 (kopplingsutgång 2)
Ej ansluten
2
8019319/2016-04-06 | SICK
Med reservation för ändringar
