3 Opis

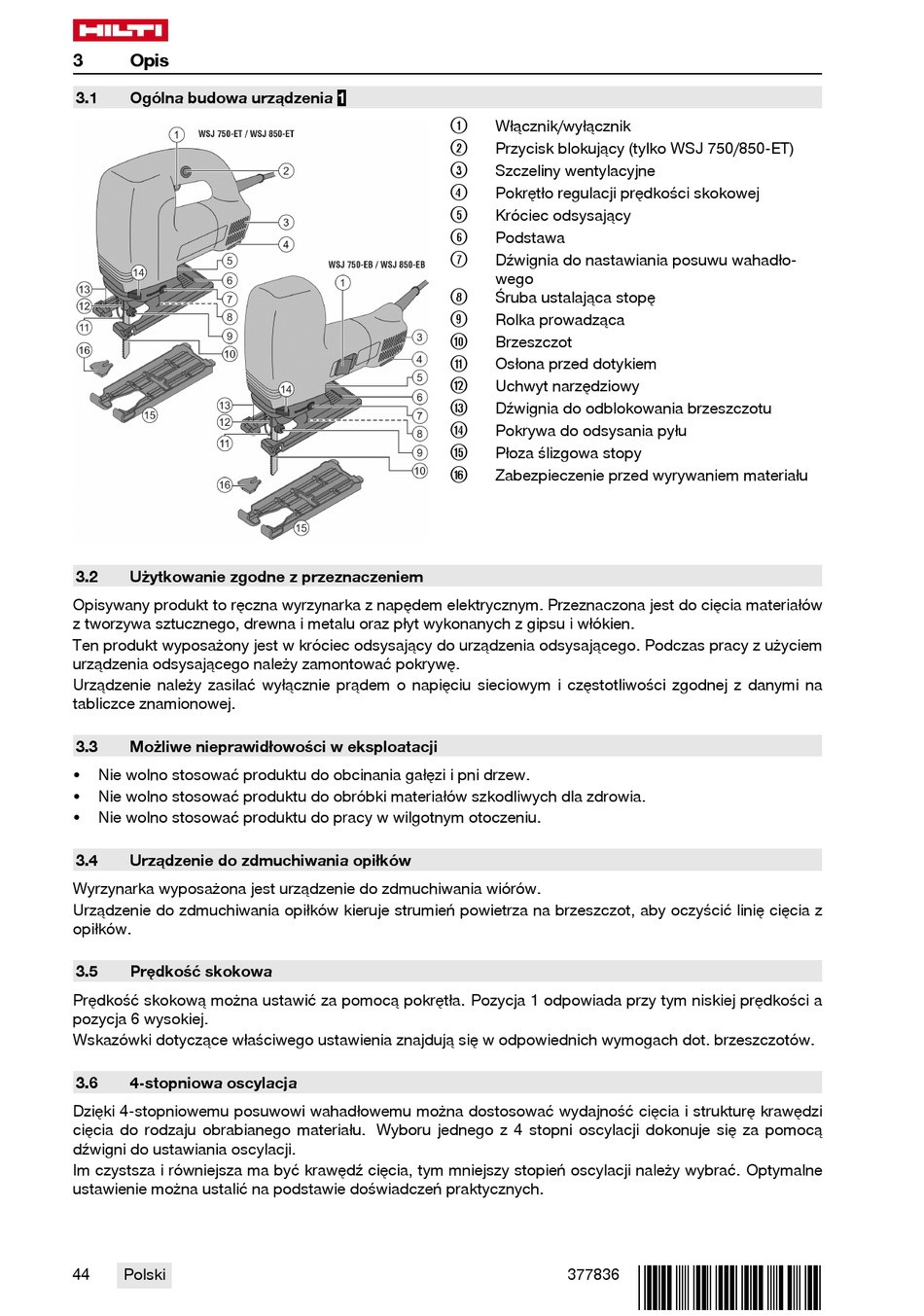

3.1 Ogólna budowa urządzenia
3.2 Użytkowanie zgodne z przeznaczeniem
Opisywany produkt to ręczna wyrzynarka z napędem elektrycznym. Przeznaczona jest do cięcia materiałów
z tworzywa sztucznego, drewna i metalu oraz płyt wykonanych z gipsu i włókien.
Ten produkt wyposażony jest w króciec odsysający do urządzenia odsysającego. Podczas pracy z użyciem
urządzenia odsysającego należy zamontować pokrywę.
Urządzenie należy zasilać wyłącznie prądem o napięciu sieciowym i częstotliwości zgodnej z danymi na
tabliczce znamionowej.
3.3 Możliwe nieprawidłowości w eksploatacji
• Nie wolno stosować produktu do obcinania gałęzi i pni drzew.
• Nie wolno stosować produktu do obróbki materiałów szkodliwych dla zdrowia.
• Nie wolno stosować produktu do pracy w wilgotnym otoczeniu.
3.4 Urządzenie do zdmuchiwania opiłków
Wyrzynarka wyposażona jest urządzenie do zdmuchiwania wiórów.
Urządzenie do zdmuchiwania opiłków kieruje strumień powietrza na brzeszczot, aby oczyścić linię cięcia z
opiłków.
3.5 Prędkość skokowa
Prędkość skokową można ustawić za pomocą pokrętła. Pozycja 1 odpowiada przy tym niskiej prędkości a
pozycja 6 wysokiej.
Wskazówki dotyczące właściwego ustawienia znajdują się w odpowiednich wymogach dot. brzeszczotów.
3.6 4-stopniowa oscylacja
Dzięki 4-stopniowemu posuwowi wahadłowemu można dostosować wydajność cięcia i strukturę krawędzi
cięcia do rodzaju obrabianego materiału. Wyboru jednego z 4 stopni oscylacji dokonuje się za pomocą
dźwigni do ustawiania oscylacji.
Im czystsza i równiejsza ma być krawędź cięcia, tym mniejszy stopień oscylacji należy wybrać. Optymalne
ustawienie można ustalić na podstawie doświadczeń praktycznych.
44 Polski
1
Włącznik/wyłącznik
@
Przycisk blokujący (tylko WSJ 750/850-ET)
;
Szczeliny wentylacyjne
=
Pokrętło regulacji prędkości skokowej
%
Króciec odsysający
&
Podstawa
(
Dźwignia do nastawiania posuwu wahadło-
)
wego
Śruba ustalająca stopę
+
Rolka prowadząca
§
Brzeszczot
/
Osłona przed dotykiem
:
Uchwyt narzędziowy
∙
Dźwignia do odblokowania brzeszczotu
$
Pokrywa do odsysania pyłu
£
Płoza ślizgowa stopy
|
Zabezpieczenie przed wyrywaniem materiału
¡
