Installationshandbuch CHARGESTORM® Connected
Seite 5
Schritt 4: Wandbefestigung der CHARGESTORM® Connected – Die CHARGESTORM®
Connected mit dem Schlüssel entriegeln und öffnen. Die Lage der vier Schraublöcher an der
Rückseite ermitteln. Empfohlen werden M8-Schrauben mit einer Mindestlänge von 40 mm. Die
CHARGESTORM® Connected auf die Bohrlöcher setzen und mit vier Schrauben befestigen.
Sicherstellen, dass die CHARGESTORM® Connected sicher an der Wand befestigt ist.

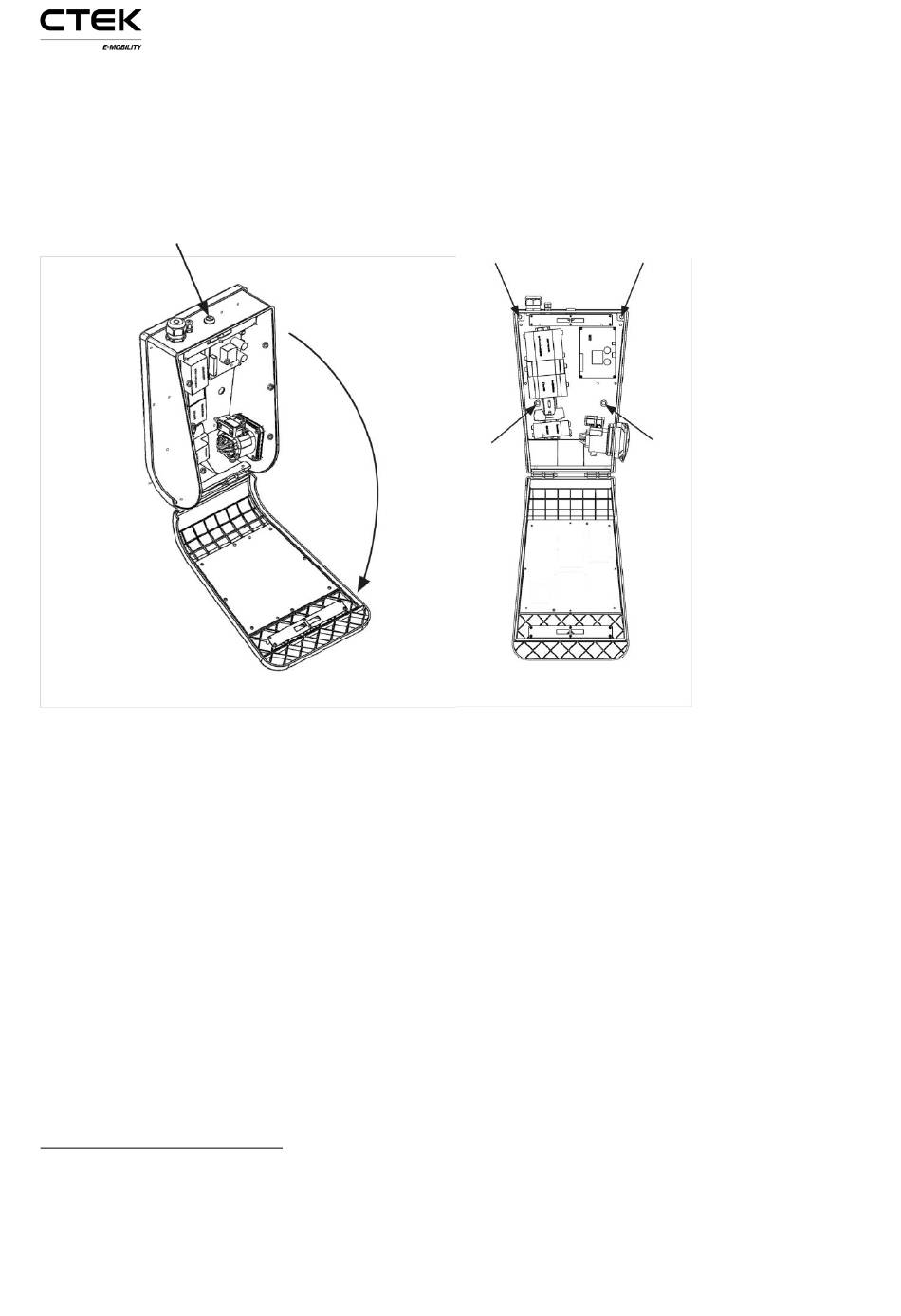

Abbildung 6 Die Frontabdeckung mit dem Schlüssel öffnen und die Einheit an der Wand befestigen.
Schritt 5: Das Stromversorgungskabel anschließen2 – Das Stromversorgungskabel etwa 45 cm
weit durch die Kabeldurchführung ziehen. Die Kabelenden etwa 8 mm abisolieren. Der
Kabelquerschnitt darf nicht mehr als 16 mm
betragen. Sicherstellen, dass das Erdungskabel länger
2
ist als die anderen Kabel, damit es bei Zug als letztes ausgerissen wird. Die Adern der
Versorgungsleitung an die jeweiligen Anschlussklemmen anschließen. Sicherstellen, dass L1-L3, PE
und N nach Vorgabe über Buchsen und Stecker angeschlossen sind. Die Schutzabdeckung wieder
anbringen und die CHARGESTORM® Connected verschließen.
2 Bei CHARGESTORM® Connected -Modellen mit dreiphasigem Anschluss und zwei Ausgängen
werden die Stromversorgungskabel an die auf der DIN-Schiene angebrachten Anschlussklemmen
zwischen den Anschlüssen angeschlossen. Überprüfen, ob die Anschlüsse L1 bis L3, PE und N
vorgabegemäß angeschlossen sind. Siehe dazu die Schaltpläne in Kapitel 11.
