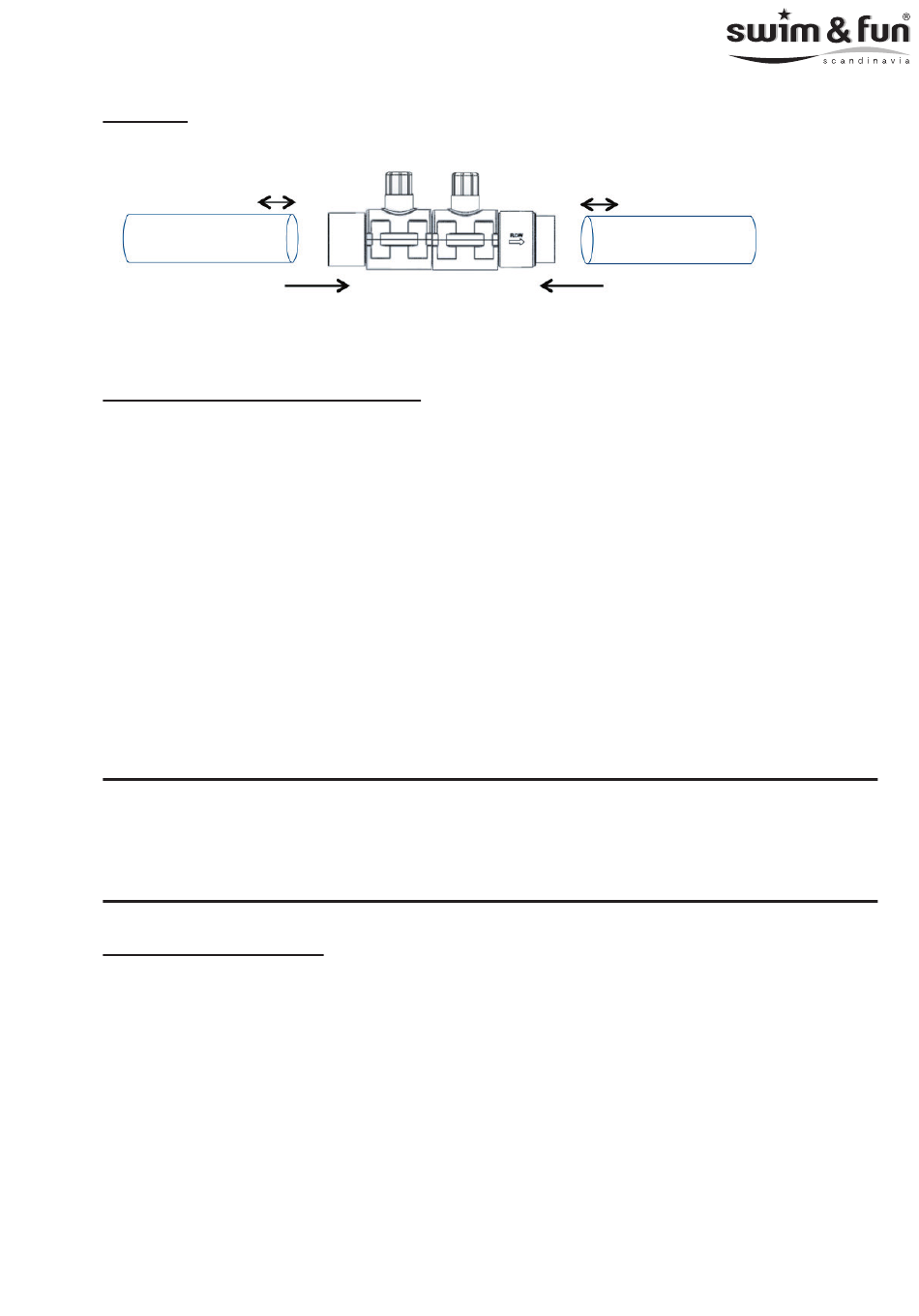

Montaż regulowanego rękawa na twardej rurze ø 50
(1) Podszlifuj zewnętrzne części końcówek rury papierem ściernym na długości około 2 cm.
2) Podłącz rury bezpośrednio do rękawa regulowanego za pomocą kleju do PVC.
MONTAŻ SKRZYNKI STERUJĄCEJ
•
Wybierz dogodną lokalizację, blisko miejsca instalacji filtra i pompy - opcjonalnie zamontuj ją
bezpośrednio na zbiorniku filtra za pomocą dołączonych listew mocujących.
•
Easy pH i inne instalacje elektryczne muszą być umieszczone w suchym miejscu i chronione
przed deszczem, rozpryskami, strumieniami wody, i promieniowaniem UV.
•
Skrzynkę sterującą należy zamontować pionowo i w odległości większej niż 3,5 m od krawędzi
basenu.
•
Skrzynka sterująca musi być zawsze podłączona do tego samego zasilacza, jak filtr pompy.
Źródło zasilania MUSI być uziemione i podłączony do przekaźnika HPFI. Na zewnątrz
ZAWSZE używaj wodoszczelnych wtyczek i skrzynek przyłączeniowych i unikaj stosowania
przedłużaczy.
•
Opcjonalnie możesz podłączyć zasilanie za pomocą zewnętrznego adaptera RCD, aby
zapewnić dodatkowe bezpieczeństwo.
•
Easy pH nie posiada przełącznika zasilania i włącza się po podłączeniu zasilania. W związku z
tym upewnij się, czy wyłącznik główny jest wyłączony podczas instalacji.
•
Upewnij się, że skrzynka sterująca wyłącza się, kiedy filtr pompy przestanie działać.
WAŻNE!
Kontakt między skrzynką sterującą i wodą w basenie może pociągać za sobą ryzyko
porażenia prądem elektrycznym.
MONTAŻ AKCESORIÓW
•
Umieścić rękaw regulowany pośrodku poziomej rurki (o minimalnej długości 40 cm), jak widać
na powyższych ilustracjach. Zastosować Teflon na nić i zamontować uchwyt sondy.
•
Usunąć ochronę z sondy pH i umieścić sondę w przeznaczonym dla niej uchwycie (upewnij
się,że sonda nie stykała się z rurką).
•
Połączyć kabel ze złączem BNC, od dołu skrzynki sterującej do sondy pH. Umieścić ten kabel
z dala od innych kabli elektrycznych, aby uniknąć zakłóceń elektromagnetycznych, które mogą
zakłócić pomiary.
•
Po zamocowaniu pierwszego uchwytu, zamocuj drugi. Zastosować Teflon na nić i zamontować
łącznik wtrysku na uchwycie. Łącznik wtrysku powinien być jak najbliżej odpływu basenowego.
•
Podłączyć ssący filtr siatkowy do pompy pH za pomocą załączonej półelastycznej rurki.
Przestrzegać wskazanego kierunku strzałki nawigacyjnej znajdującej się u góry pompy pH.
•
Podłączyć gniazdo pompy pH do łącznika wtrysku za pomocą pozostałej części półelastycznej rurki.
