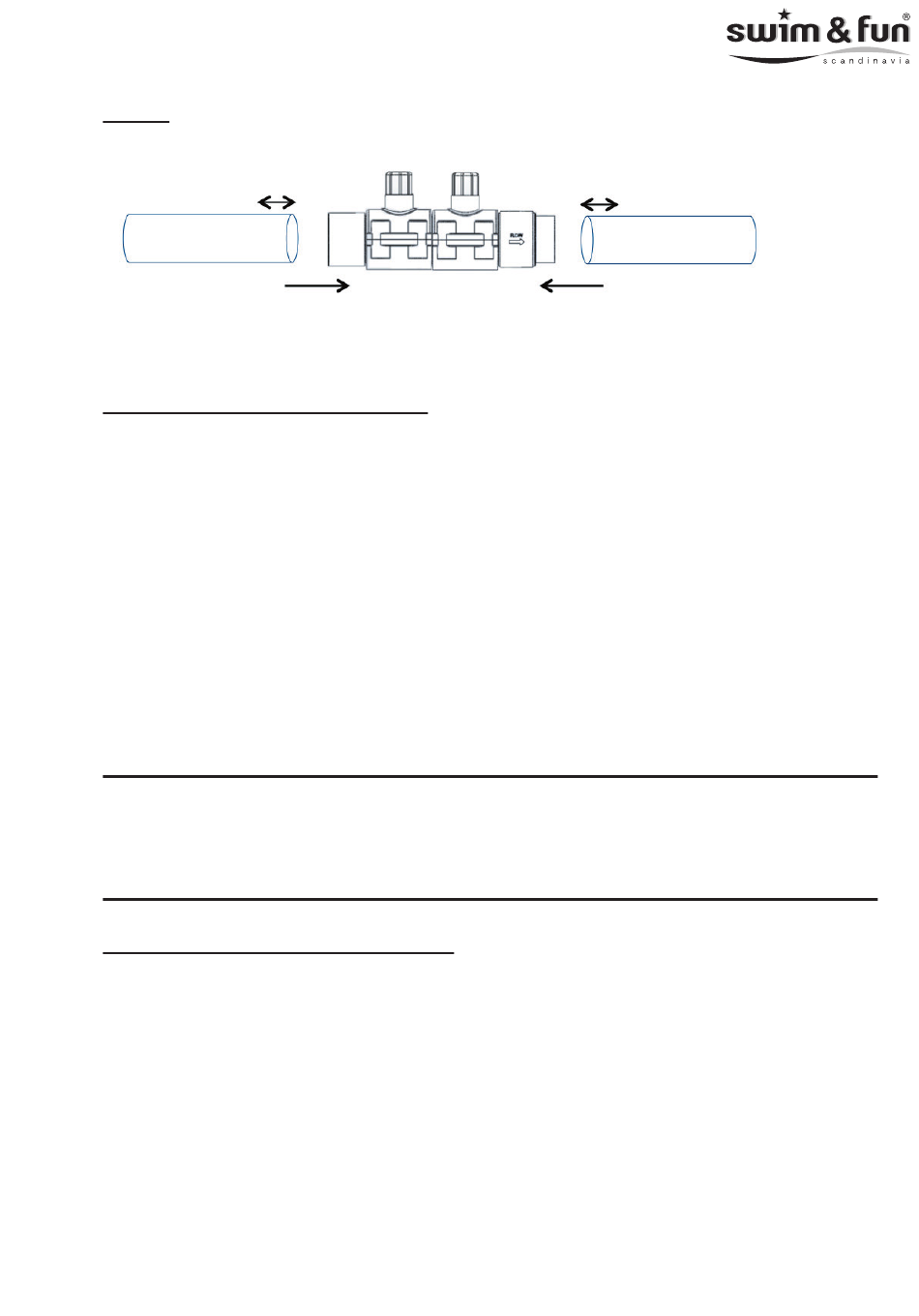

Montage van de verloopmof op een harde pijp ø 50
1) Schuur de pijp-uiteinden ca. 2 cm aan de buitenkant met schuurpapier.
2) Zet de pijpen direct op de verloopmof aan met PVC lijm.
MONTAGE VAN DE SCHAKELKAST
• Selecteer een makkelijk toegankelijke locatie, dicht bij het filter en de pompinstallatie - bevestig
het eventueel direct op de filtertank met de bijgevoegde strips.
• Easy pH en andere elektrische installaties moeten droog worden geplaatst en beschermd
worden tegen regen, spatten, waternevel en UV-straling.
• Monteer de schakelkast verticaal en op een afstand van meer dan 3,5 meter vanaf de rand van
het zwembad.
• De schakelkast moet permanent worden aangesloten op de dezelfde voeding als die van de fil-
ter pomp. De voeding MOET worden geaard en worden aangesloten op het HPFI-relais van het
huis. Gebruik ALTIJD waterdichte stekkers en verdeeldozen buitenshuis en vermijd het gebruik
van verlengsnoeren.
• Optioneel sluit u de voeding aan via een externe RCD-adapter voor extra veiligheid.
• Easy pH heeft geen aan-/ uitschakelaar en gaat aan wanneer de stroom is aangesloten. Zorg
er daarom voor dat de hoofdschakelaar is uitgeschakeld wanneer u installeert.
• Zorg ervoor dat de schakelkast wordt uitgeschakeld wanneer de filterpomp stopt.
BELANGRIJK!
Ieder contact tussen de schakelkast en het water in het zwembad kan een risico van
een elektrische schok opleveren.
DE MONTAGE VAN DE ACCESSOIRES
• Plaats de verloopmof in het midden van de horizontale buis (met een minimale lengte van 40
cm), zoals geïllustreerd in de bovenstaande grafieken. Breng teflon aan op het schroefdraad en
bevestig de sondehouder.
• Verwijder de bescherming van de pH-sonde en plaats de sonde in de sondehouder (zorg
ervoor dat de sonde niet in contact met de buis komt).
• Combineer de kabel met de BNC-connector, vanaf de onderkant van de schakelkast naar de
pH-sonde. Houd deze kabel uit de buurt van andere elektrische kabels om elektromagnetische
interferentie te voorkomen, die de metingen kan verstoren.
• Plaats de tweede houder na de eerste. Brengt teflon aan op de schroefdraad en bevestig de
injectie-connector in de houder. De injectie-connector moet het dichtste bij de terugloop van het
zwembad liggen.
• Sluit zuigzeef aan op de pH-pomp met de bijgevoegde semi-flexibele buis. Volg de aangegeven
richting van de navigatiepijl aan de bovenkant van de pH-pomp.
