Beschreibung Der Maschine; Aufbau; Funktionelle Beschreibung - GÖLZ FB200 Original Bedienungsanleitung Und Ersatzteilliste

FB200 mit FS550
Original-Bedienungsanleitung und Ersatzteilliste
2.

Beschreibung der Maschine

2.1

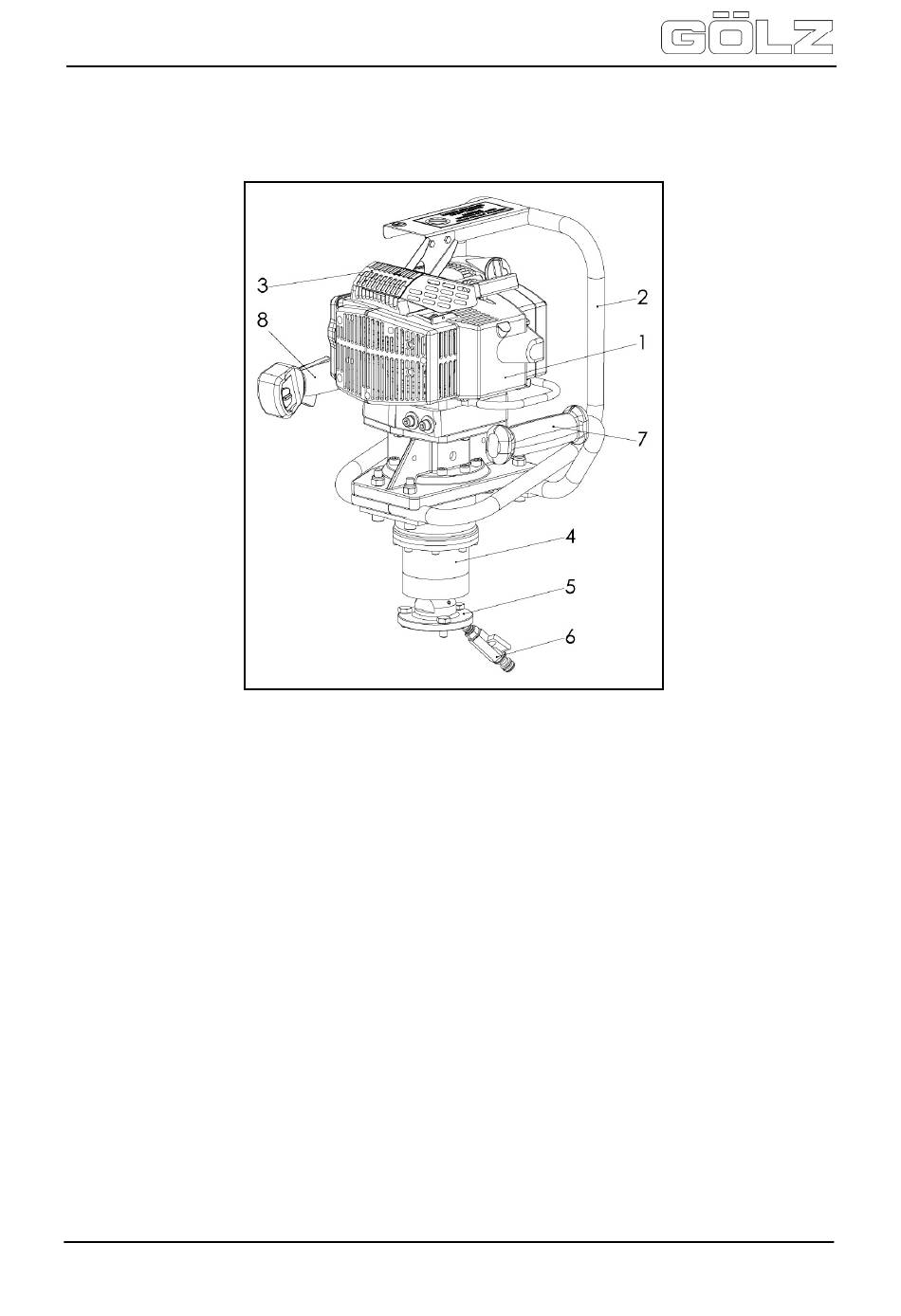

Aufbau

1) Benzinmotor
2) Tragegriff
3) Abgasleitblech
2.2

Funktionelle Beschreibung

Die Maschine FB200 mit FS550 bietet durch ihre kompakte Bauform und Leichtbauweise einen
praxisgerechten Einsatz auf engstem Raum. Der bewährte STIHL
technik sorgen für höchste Betriebssicherheit und Wirtschaftlichkeit.
Das FB200 mit FS550 wird als Freihandbohrgerät für Bohrungen bis Ø 200 mm für Hausanschlüsse
im Kanalbau verwendet.
Durch den Betrieb mit dem STIHL
von Versorgungsnetzen und auch Lageunabhängig einsetzbar.
Über dem Auspuff des Motors befindet sich ein Abgasleitblech. Dieses dient zum einen als
Berührschutz um einen direkten Hautkontakt mit den heißen Oberflächen zu vermeiden. Zum anderen
werden die Abgase vom Bediener fort geleitet.
Die Bedienelemente des Motors befinden sich im zweiten Handgriff des Tragegriffes. Eine einfache
Ein-Personen-Bedienung, sowie ein schneller und problemloser Arbeitsablauf, sind dadurch
gewährleistet.
Am Getriebe kann wahlweise ein Bohrkronenflansch bzw. ein Adapter für die unterschiedlichen
Werkzeuggrößen angebracht werden. Die Montage des Werkzeuges ist einfach und handlich ge-
staltet, indem die Bohrkrone beim Flansch über eine Schraubenverbindung und beim Adapter über
4) Planetengetriebe
5) 3-Loch-Flansch
6) Wasseranschluss mit Wasserhahn
®
FS550 Benzin-Verbrennungsmotor ist die Maschine unabhängig
- 9-
7) Handgriff
8) Bediengriff
®
-Antrieb und die GÖLZ
®
®
-System-
5006024-09
BA-D
