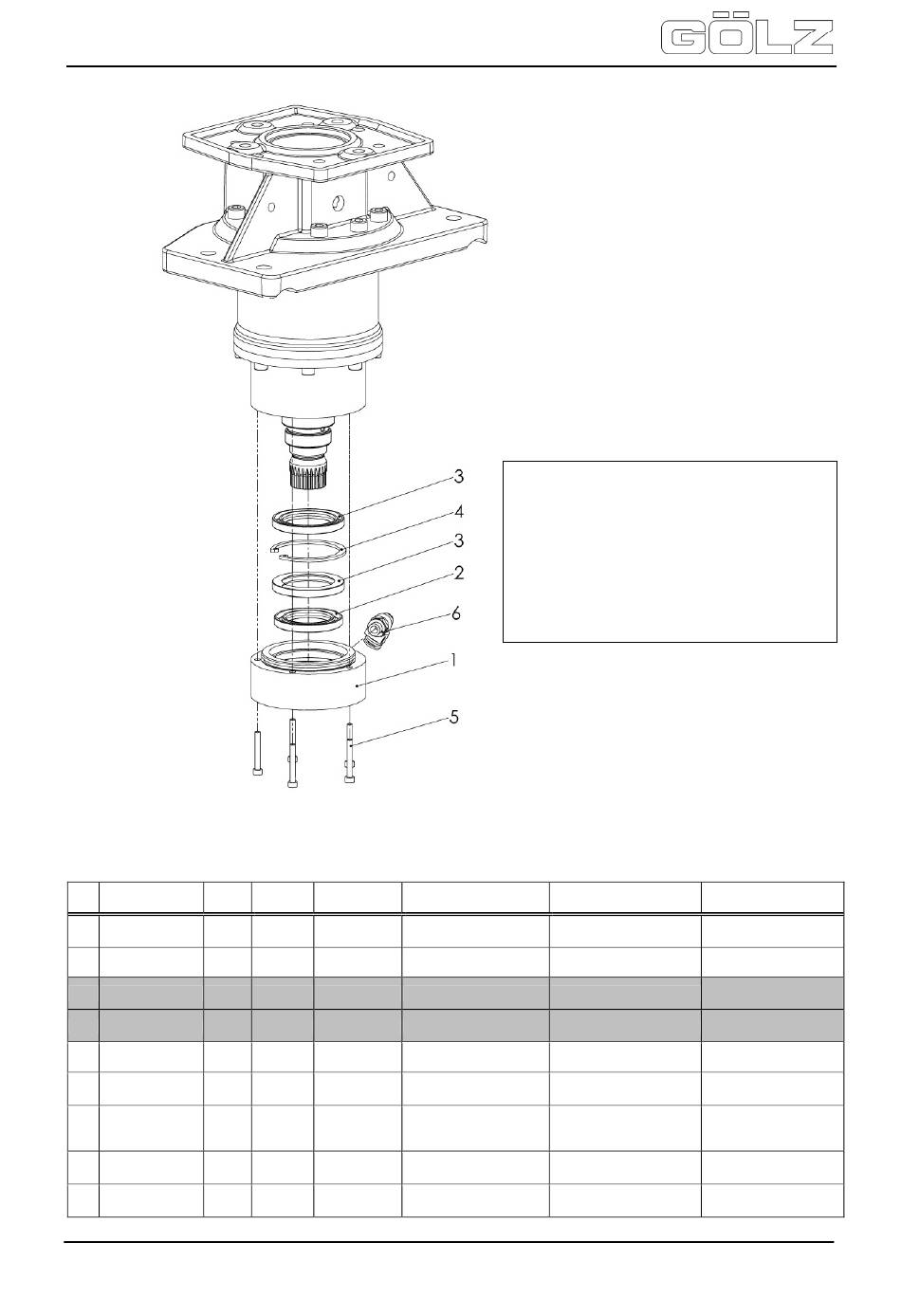

GÖLZ FB200 Original Bedienungsanleitung Und Ersatzteilliste Seite 43

FB200 mit FS550
Original-Bedienungsanleitung und Ersatzteilliste
Pos Artikelnummer Menge Norm
- 1
0295 002 0015
1 0295 002 0069 1
2 0295 002 0068 1
3 0295 002 0066 2
4 0295 002 0067 1
5 0295 002 0070 4
6 0295 002 0065 1
- 0295 002 0073
-
Info Bezeichnung
Planetengetriebe kpl.
Deckel
DIN3760 35 x 525 x 6 Radialwellendichtring
DIN 3760 40 x 55 x 6 Radialwellendichtring
DIN 472 J 55 x 2 Sicherungsring
DIN EN
M 4 x 30 Schraube
ISO 4762
Winkeleinschraubver-
G1/8"A - Ø8
schraubung drehbar
Wasserfestes Fett
z.B. Loctite
Kleber
243
Zwischenräume der Pos. 2 und 3 mit
wasserfestem Fett füllen.
Pos. 4 so einbauen, dass die Spülbohr-
ung in der Nut von Pos. 1 frei bleibt.
Pos. 5 mit Loctite 243 einsetzen und mit
3Nm anziehen.
Description
Planetary gear assy.
Cover
Radial rotary shaft seal
Radial rotary shaft seal
Snap ring
Screw
Angle screwing in screw
connection swiveling
Water resistant fat
Adhesive
- 43-
®
Désignation
Engrenage planétaire
complète
Couverture
Bague - jointe de
vague radiale
Bague - jointe de
vague radiale
Circlip
Vis
Angle vissant dans pivo-
ter de raccordement de
vis
Graisse résistante de
l´eau
Adhésif
