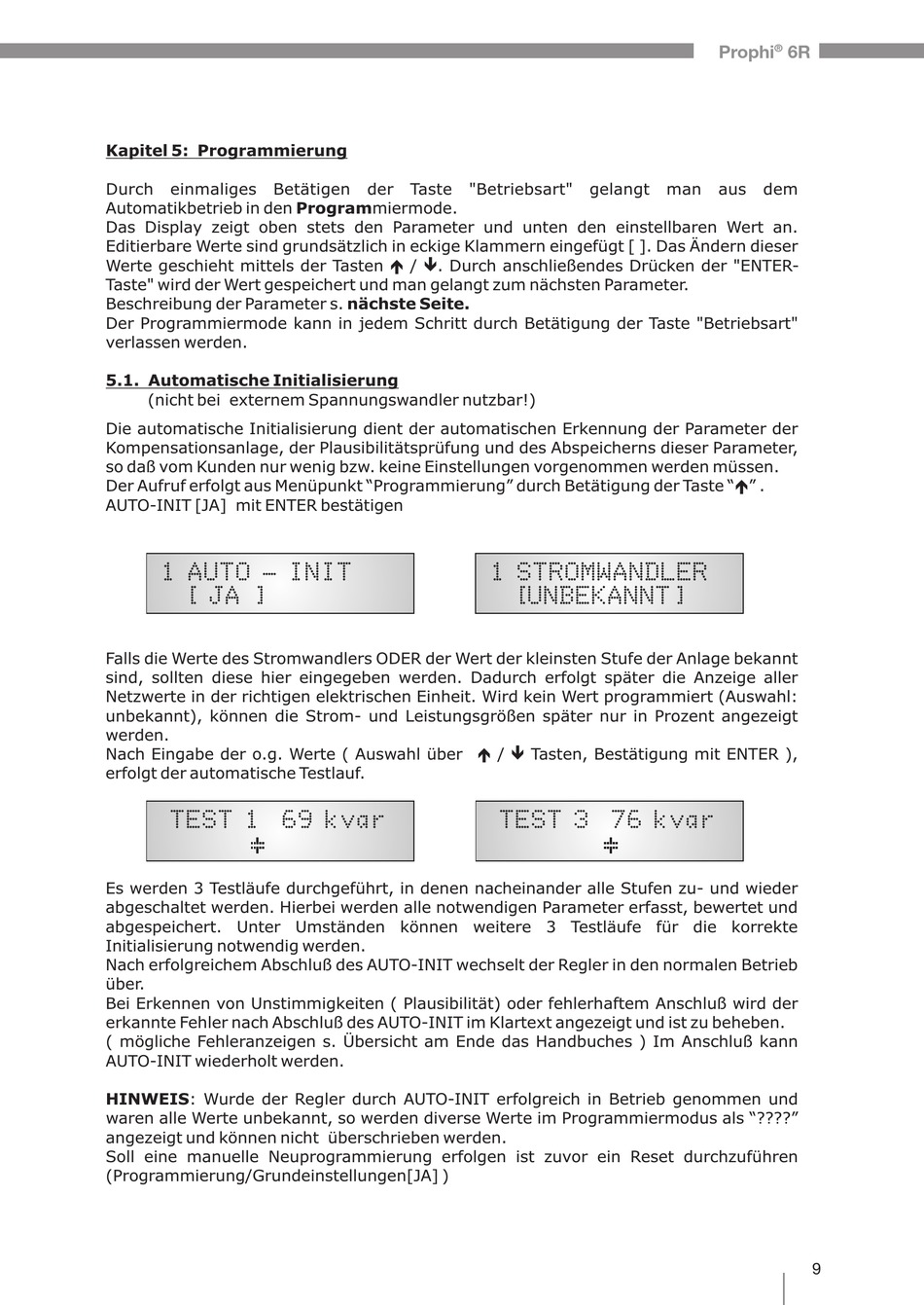

Kapitel 5: Programmierung
Durch
einmaliges
Betätigen
Automatikbetrieb in den Programmiermode.
Das Display zeigt oben stets den Parameter und unten den einstellbaren Wert an.
Editierbare Werte sind grundsätzlich in eckige Klammern eingefügt [ ]. Das Ändern dieser
Werte geschieht mittels der Tasten é / ê. Durch anschließendes Drücken der "ENTER-
Taste" wird der Wert gespeichert und man gelangt zum nächsten Parameter.
Beschreibung der Parameter s. nächste Seite.
Der Programmiermode kann in jedem Schritt durch Betätigung der Taste "Betriebsart"
verlassen werden.
5.1. Automatische Initialisierung
(nicht bei externem Spannungswandler nutzbar!)
Die automatische Initialisierung dient der automatischen Erkennung der Parameter der
Kompensationsanlage, der Plausibilitätsprüfung und des Abspeicherns dieser Parameter,
so daß vom Kunden nur wenig bzw. keine Einstellungen vorgenommen werden müssen.
Der Aufruf erfolgt aus Menüpunkt "Programmierung" durch Betätigung der Taste "é" .
AUTO-INIT [JA] mit ENTER bestätigen
1 AUTO - INIT
[ JA ]
Falls die Werte des Stromwandlers ODER der Wert der kleinsten Stufe der Anlage bekannt
sind, sollten diese hier eingegeben werden. Dadurch erfolgt später die Anzeige aller
Netzwerte in der richtigen elektrischen Einheit. Wird kein Wert programmiert (Auswahl:
unbekannt), können die Strom- und Leistungsgrößen später nur in Prozent angezeigt
werden.
Nach Eingabe der o.g. Werte ( Auswahl über é / ê Tasten, Bestätigung mit ENTER ),
erfolgt der automatische Testlauf.
TEST 1 69 kvar
Es werden 3 Testläufe durchgeführt, in denen nacheinander alle Stufen zu- und wieder
abgeschaltet werden. Hierbei werden alle notwendigen Parameter erfasst, bewertet und
abgespeichert. Unter Umständen können weitere 3 Testläufe für die korrekte
Initialisierung notwendig werden.
Nach erfolgreichem Abschluß des AUTO-INIT wechselt der Regler in den normalen Betrieb
über.
Bei Erkennen von Unstimmigkeiten ( Plausibilität) oder fehlerhaftem Anschluß wird der
erkannte Fehler nach Abschluß des AUTO-INIT im Klartext angezeigt und ist zu beheben.
( mögliche Fehleranzeigen s. Übersicht am Ende das Handbuches ) Im Anschluß kann
AUTO-INIT wiederholt werden.
HINWEIS: Wurde der Regler durch AUTO-INIT erfolgreich in Betrieb genommen und
waren alle Werte unbekannt, so werden diverse Werte im Programmiermodus als "????"
angezeigt und können nicht überschrieben werden.
Soll eine manuelle Neuprogrammierung erfolgen ist zuvor ein Reset durchzuführen
(Programmierung/Grundeinstellungen[JA] )
der
Taste
"Betriebsart"
1 STROMWANDLER
[UNBEKANNT]
TEST 3 76 kvar
- 9 -
Prophi
gelangt
man
aus
dem
Version 6.0 D
6R
®
9
