Prophi
6R
®
HANDBETRIEB
STOPP C
1.00 IND
C1 : AUTO (FEST / AUS )
C2 : AUTO (FEST / AUS )
C3 : AUTO (FEST / AUS )
C4 : AUTO (FEST / AUS )
C5 : AUTO (FEST / AUS )
C6 : AUTO (FEST / AUS )
ZURÜCK ZU 1

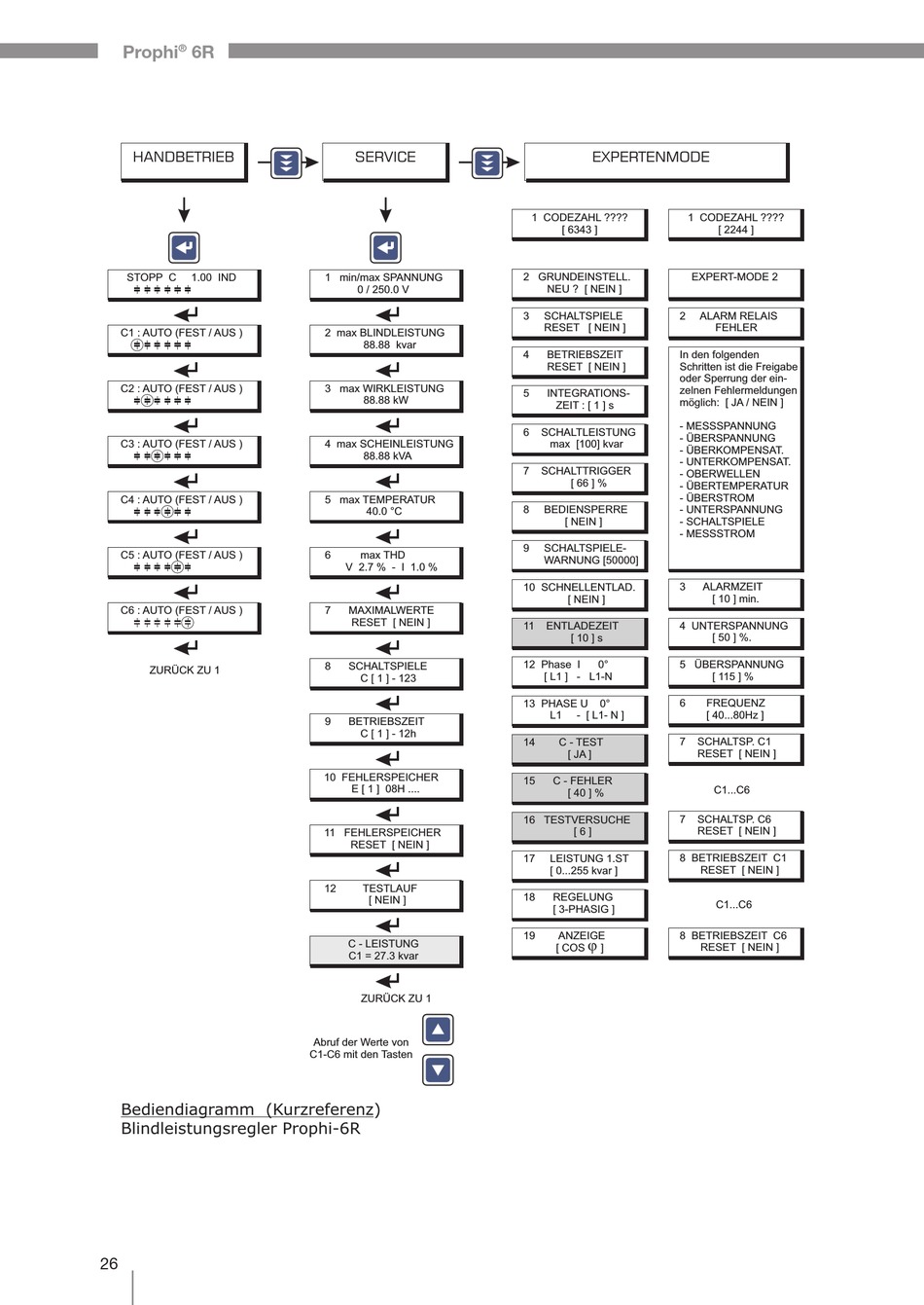

Bediendiagramm (Kurzreferenz)
Blindleistungsregler Prophi-6R
26
SERVICE
1 min/max SPANNUNG
0 / 250.0 V
2 max BLINDLEISTUNG
88.88 kvar
3 max WIRKLEISTUNG
88.88 kW
4 max SCHEINLEISTUNG
88.88 kVA
5 max TEMPERATUR
40.0 °C
6
max THD
V 2.7 % - I 1.0 %
7
MAXIMALWERTE
RESET [ NEIN ]
8
SCHALTSPIELE
C [ 1 ] - 123
9
BETRIEBSZEIT
C [ 1 ] - 12h
10 FEHLERSPEICHER
E [ 1 ] 08H ....
11 FEHLERSPEICHER
RESET [ NEIN ]
12
TESTLAUF
[ NEIN ]
C - LEISTUNG
C1 = 27.3 kvar
ZURÜCK ZU 1
Abruf der Werte von
C1-C6 mit den Tasten
- 26 -
EXPERTENMODE
1 CODEZAHL ????
1 CODEZAHL ????
[ 6343 ]
2 GRUNDEINSTELL.
EXPERT-MODE 2
NEU ? [ NEIN ]
3
SCHALTSPIELE
2
RESET [ NEIN ]
4
BETRIEBSZEIT
In den folgenden
RESET [ NEIN ]
Schritten ist die Freigabe
oder Sperrung der ein-
zelnen Fehlermeldungen
5
INTEGRATIONS-
möglich: [ JA / NEIN ]
ZEIT : [ 1 ] s
- MESSSPANNUNG
6
SCHALTLEISTUNG
- ÜBERSPANNUNG
max [100] kvar
- ÜBERKOMPENSAT.
- UNTERKOMPENSAT.
7
SCHALTTRIGGER
- OBERWELLEN
[ 66 ] %
- ÜBERTEMPERATUR
- ÜBERSTROM
8
BEDIENSPERRE
- UNTERSPANNUNG
[ NEIN ]
- SCHALTSPIELE
- MESSSTROM
9
SCHALTSPIELE-
WARNUNG [50000]
10 SCHNELLENTLAD.
3
[ NEIN ]
11
ENTLADEZEIT
4 UNTERSPANNUNG
[ 10 ] s
5 ÜBERSPANNUNG
12 Phase I
0°
[ L1 ] - L1-N
13 PHASE U
0°
6
L1
- [ L1- N ]
14
C - TEST
7
SCHALTSP. C1
RESET [ NEIN ]
[ JA ]
15
C - FEHLER
[ 40 ] %
7
SCHALTSP. C6
16
TESTVERSUCHE
[ 6 ]
RESET [ NEIN ]
8 BETRIEBSZEIT C1
17
LEISTUNG 1.ST
[ 0...255 kvar ]
18
REGELUNG
[ 3-PHASIG ]
19
ANZEIGE
8
BETRIEBSZEIT C6
j
[ COS
]
[ 2244 ]
ALARM RELAIS
FEHLER
ALARMZEIT
[ 10 ] min.
[ 50 ] %.
[ 115 ] %
FREQUENZ
[ 40...80Hz ]
C1...C6
RESET [ NEIN ]
C1...C6
RESET [ NEIN ]
