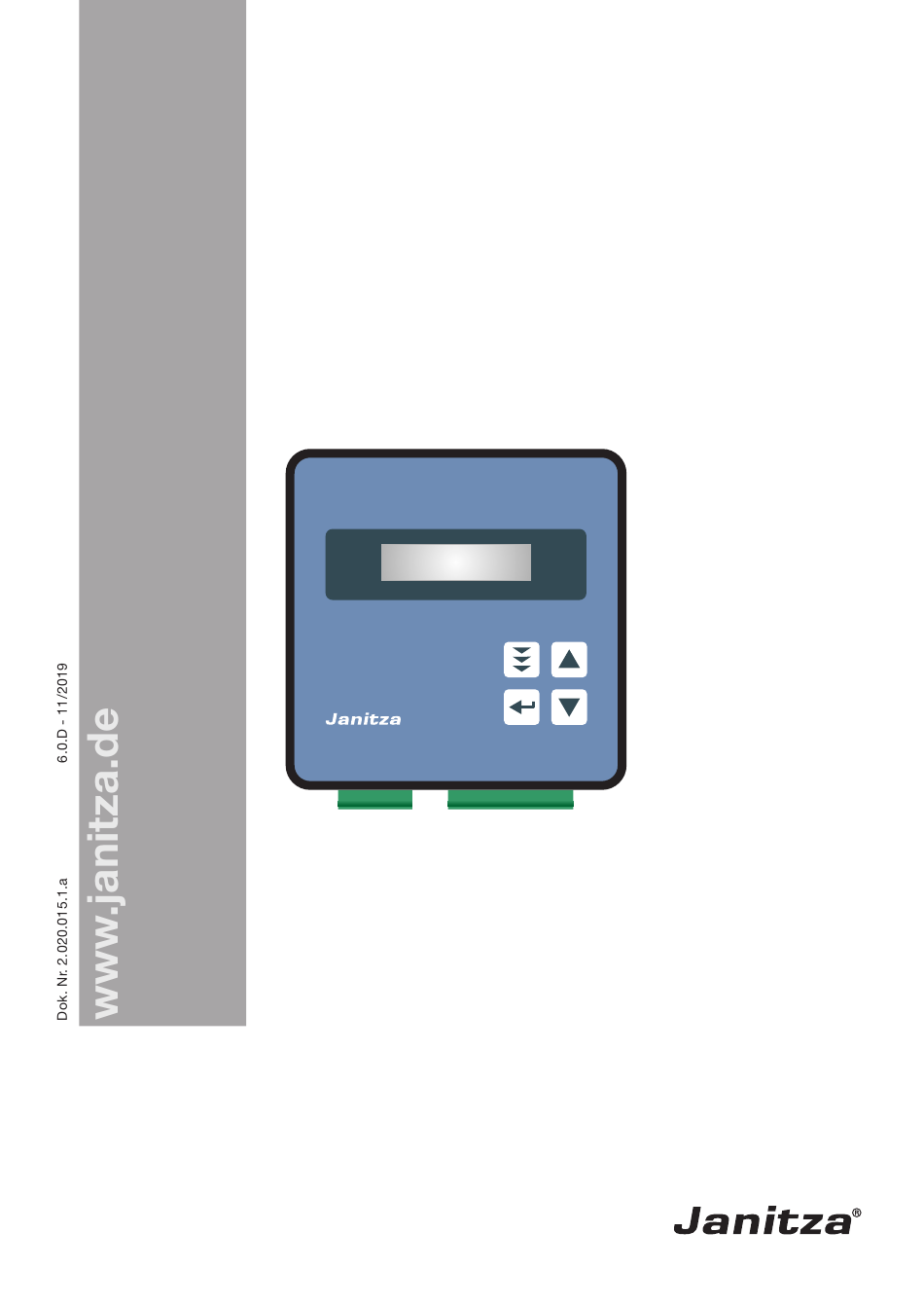

Blindleistungsregler
Prophi
6R
®
Benutzerhandbuch
Blindleistungsregler
Prophi 6R
Prophi
®
1 2 3 4 5 6
Power Factor Controller
Blindleistungsregler
Handbuch
®
Auto
Program
Manual
Service
Enter
OK
Version 6.0 D , 11/2019
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für janitza Prophi 6R
Inhaltszusammenfassung für janitza Prophi 6R
- Seite 1 Blindleistungsregler Prophi ® Benutzerhandbuch Blindleistungsregler Prophi 6R ® Prophi ® 1 2 3 4 5 6 Power Factor Controller Blindleistungsregler Auto Program Manual Service Enter Handbuch Version 6.0 D , 11/2019 Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Telefonischer Support: +49 6441 9642-22 E-Mail: info@janitza.de...
-
Seite 2: Inhaltsverzeichnis
Prophi ® INHALT Kapitel 1 Allgemeines / Typenreihe und Zubehör S. 3 Kapitel 2 Einbau und Anschluß des Gerätes / Anschlußplan S. 5 Strommessung S. 6 Programmierung der Phasenverschiebung Alarmausgang / Fehlermeldungen S. 7 Kapitel 3 Betriebsarten S. 7 Kapitel 4 Automatikbetrieb / Anzeige der Netzparameter S. -
Seite 3: Kapitel 1 Allgemeines / Typenreihe Und Zubehör
Prophi ® Kapitel1: Allgemeines Der Blindleistungsregler Prophi-6R verkörpert ein modernes Regelgerät mit innovativen Ideen und einer Vielzahl von Funktionen. Der Meßspannungsbereich wurde auf 30 ... 525 V (L - N) bzw. ( L-L ) erweitert. Die Betriebsspannung kann im Bereich von 110 ... 230VAC (+/-15%) liegen. Der Prophi6 zeichnet sich durch seine benutzerfreundlich gestaltete Bedienoberfläche mittels menügeführter Klartextanzeige aus. - Seite 4 Service gewählten Parameters Enter Verringern des gewählten Parameters Bild 2: Rückansicht Blindleistungsregler Power factor regulator Typ: Prophi 6R Meßspannung: 30-525VAC (L-N) /(L-L) Betr.spannung: 110 - 230VAC 50/60Hz Ser.Nr.: 0815 / 2019 Betriebs - Mess - Meßstrom 1. Kondensator- spannung spannung...
-
Seite 5: Kapitel 2 Einbau Und Anschluß Des Gerätes / Anschlußplan
Prophi ® Kapitel 2: Einbau und Anschluß des Gerätes Der Regler ist für den Fronttafeleinbau in Kompensationsanlagen vorgesehen. Hierzu ist ein Schalttafelausschnitt von 138 x 138 mm nach DIN 43700 / IEC 61554 erforderlich. Der Regler wird von vorn eingesetzt und mittels der beiliegenden Spangen befestigt. Der Regler ist ausschließlich durch qualifiziertes Personal einzusetzen und gemäß... -
Seite 6: Strommessung
Stromwandler 1: 1000/5A Stromwandler 2: 1000/5A Summenstromwandler: 5A+5A / 5A Strommessung Stromwandlerverhältnis: 2000 /5A Prophi 6R 2.2 Programmierung der Phasenverschiebung - direkter Anschluß an 400V L-L Programmierung der Phasenverschiebung zwischen Meßstrom und Meßspannung s. Expertenmode 1, S.17 L 1 ( R ) -
Seite 7: Alarmausgang / Fehlermeldungen
Prophi ® 2.3 Alarmausgang / Fehlermeldungen Der Alarmkontakt ist im Normalbetrieb geschlossen und fällt im Fehlerfall ab. Gleichzeitig wird der zugehörige Fehler im Display als Klartext angezeigt: UNTERKOMPENSIERT - Anzeige und Relais fehlende Blindleistung ÜBERKOMPENSIERT - Anzeige und Relais ÜBERSTROM - Anzeige und Relais MESSSPANNUNG ??? - Anzeige und Relais... -
Seite 8: Kapitel 4 Automatikbetrieb / Anzeige Der Netzparameter
Prophi ® Durch wiederholtes Betätigen der Taste "Betriebsart" gelangt man nacheinander in die verschiedenen Menüs: Automatikbetrieb Programmierung Handbetrieb Service Expertenmode und zurück. Automatikbetrieb Programmierung Handbetrieb Service Expertenmodus zum Anzeigebetrieb zur Programmierung zum Handbetrieb zum Wertespeicher zu Sonderfunktionen Kapitel 4: Automatikbetrieb - Anzeige der Netzparameter Standardmäßig befindet sich das Gerät im Automatikbetrieb (keine automatische Initialisierung). -
Seite 9: Kapitel 5 Programmierung
Prophi ® Kapitel 5: Programmierung Durch einmaliges Betätigen Taste "Betriebsart" gelangt Automatikbetrieb in den Programmiermode. Das Display zeigt oben stets den Parameter und unten den einstellbaren Wert an. Editierbare Werte sind grundsätzlich in eckige Klammern eingefügt [ ]. Das Ändern dieser Werte geschieht mittels der Tasten é... -
Seite 10: Manuelle Programmierung
Prophi ® 5.2. Manuelle Programmierung ( Programmiermenü ) SPRACHWAHL Auswahl der Sprache des Bedienmenüs [Deutsch, Englisch, Spanisch, Russisch, Französisch, Tschechisch, Niederländisch, Polnisch, Portugiesisch, Türkisch] 1 I-WANDLER PRIM [ 5 ... 13000 ]A Hier wird der Primärstrom des Stromwandlers der Anlage ausgewählt. Die Eingabe erfolgt über die Tasten é... - Seite 11 Prophi ® MEßSPANNUNG [ 30...525 ]V Programmierung der Meßspannung. hier programmierten Werte beziehen sich immer Klemmenspannung am Regler ! Auswahl der Spannung mit den Tasten é / ê. Speichern / Weiter mit ENTER U- WANDLERVERHÄLTNIS [ NEIN / 230V...380kV ] Bei Einsatz eines Meßspannungswandlers (z.B.
-
Seite 12: Programmiersperre
Prophi ® 13 ALARMTEMPERATUR [ 50...85 ]°C Die hier programmierbare Alarmtemperatur ist die Temperatur, bei der eine schrittweise Abschaltung der Kondensatorenstufen erfolgt. Nach 10min. spricht das serienmäßige Alarmrelais des Reglers an. Gleichzeitig wird im Display die Alarmursache (Übertemperatur) angezeigt. Ist die Temperatur wieder abgesunken erfolgt die schrittweise automatische Wiederzuschaltung der notwendigen Abzweige. -
Seite 13: Kapitel 6 Handbetrieb / Programmierung Von Feststufen
Prophi ® Kapitel 6: Handbetrieb ( Inbetriebnahme, Wartung, Service) Programmierung von Feststufen Im Handbetrieb können - unabhängig von den vorhandenen Netzverhältnissen Kondensatorenabzweige in der eingestellten Regelreihe und Schaltzeit zu- oder abgeschaltet werden. Ausgangszustand ist STOPP (keine Stufen werden geschaltet) Zuschaltung erfolgt durch Betätigen der Taste é. Betätigen von ê führt zunächst zurück in den STOPP Mode. -
Seite 14: Kapitel 7 Servicemenü, Testlauf
Prophi ® Kapitel 7: Servicemenü Mit dem Betriebsartentaster gelangt man in das Servicemenü. Hier können neben den gespeicherten Maximalwerten der Netzparameter auch die Anzahl der Schaltspiele der einzelnen Kondensatoren und ihre Betriebszeit angezeigt werden. Der Aufruf der gewünschten Stufe [ in eckigen Klammern ] geschieht mittels der Pfeiltasten. - Seite 15 Prophi ® Kapitel 8 Expertenmode 1 und 2 Der Expertenmode dient der Einstellung von Werten, die im Normalfall nicht geändert werden sollten. Aus Schutz vor Fehlbedienung besitzt diese Ebene einen Zugangscode, über den in Expertenmode 1 oder 2 verzweigt wird. CODEZAHL: ExpertMode 1: “6343”...
- Seite 16 Prophi ® 12 PHASE I [ 0°] [ L1] - L1 - N Einstellung der Phasenlage des Stromes 13 PHASE U [ 0°] - [L1 - N] Einstellung der Phasenlage der Spannung Phasenkorrektur zwischen Spannung und Strom im Meßsystem.( s. Bsp.: Seite 6 ) 14 C-TEST [JA] ( JA / NEIN)
-
Seite 17: Kapitel 8 Expertenmode
Prophi ® 8.2 Expertenmode 2 ( Passwort: 2244 ) Der zusätzliche 2. Expertenmode beinhaltet alle Betriebs-, Warn- und Störmeldungen, die vom Regler angezeigt werden. Diese können hier einzeln deaktiviert werden. Bei Deaktivierung werden sowohl die Anzeige der Meldung im Display, als auch die eventuelle Aktivierung des Relais oder Auswirkungen auf das Regelverhalten unterdrückt. -
Seite 18: Kapitel 9 Regelprinzip
Prophi ® Kapitel 9: Regelprinzip Das Regelverhalten kann im Programmiermodus ausgewählt werden. Grundsätzlich besitzt der Regler verschiedene Möglichkeiten der Regelung: FOLGESCHALTUNG ˜ In der Folgeschaltung werden die notwendigen Kondensatorstufen Schritt für Schritt nacheinander zu- bzw. abgeschaltet (last in first out). Die Stufung jedes Schrittes entspricht immer der Leistung der kleinsten Stufe. -
Seite 19: Kapitel 10 Schnittstelle
Prophi ® Kapitel 10: Schnittstelle (entfällt) Kapitel 11: Inbetriebnahme Der Regler ist nur im eingebauten Zustand in Betrieb zu nehmen und zu betreiben. vollständige Programmierung aller anlagenspezifischen Parameter erfolgt entsprechend Kapitel 5 (Programmierung). Anschließend Gerät mit Betriebsartentaster in Automatikbetrieb setzen. Damit ist der Regler betriebsbereit. Kapitel 12: Wartung und Garantie Eine Wartung des Reglers ist bei Einhaltung der Betriebsbedingungen nicht erforderlich. -
Seite 20: Kapitel 13 Hinweise Bei Störungen
Prophi ® Kapitel 13 Hinweise bei Störungen Bei Ziel cos Phi=1 und induktiver Anschlüsse Meßspannung Belastung wird abgeschaltet bzw. im Meßstromes (l und k) überprüfen ! auskompensierten Netz wird Phasenlage überprüfen zugeschaltet Lieferung / Bezug vertauscht Falscher Netz cos Phi wird angezeigt s. -
Seite 21: Kapitel 14 Technische Daten
Prophi ® Kapitel 14 Technische Daten Typenreihe Prophi 6R Ausgänge 6 oder 7 Menüsprachen D / E / ES / RU / NL / CZ / PL / F / PT / TR Schaltleistung der Relais-Ausgänge 250VAC, 1000W Anzahl der aktiven Ausgänge... -
Seite 22: Anhang 1: Tabelle Regelreihen
Prophi ® Anhang 1: Tabelle Regelreihen Regelreihe Kreisschaltung 1 : 1 : 1 : 1 : 1 : 1 : 1 Möglich 1 : 2 : 2 : 2 : 2 : 2 : 2 Möglich 1 : 2 : 3 : 3 : 3 : 3 : 3 Möglich 1 : 2 : 3 : 4 : 4 : 4 : 4 Möglich... -
Seite 23: Werkseinstellung
Prophi ® Anhang 2: Werkseinstellung Anmerkung: Die folgenden Werte der Werkseinstellung sind nur dann aktuell, wenn der Regler direkt ab Werk ausgeliefert wird. Ansonsten werden diese Werte durch eine Grundeinstellung des Kompensationsanlagenherstellers ersetzt. (Optimale Werte für die entsprechende Kompensationsanlage) Werkseinstellung Werte dieser Anlage Parameter (Vom Anlagenhersteller oder... - Seite 24 Prophi ® Version 6.0 D - 24 -...
- Seite 25 Prophi ® Durch Betätigen der Pfeiltasten kann die Art der Darstellung geändert werden Nur vorhanden wenn (Bargraph- oder Prozentanzeige) Regelreihe “E”ausgewählt ist AUTO MODE REGELREIHEN- Programmierung 0.76 IND EDITOR AUTO-INIT [ NEIN ] NETZSPANNUNG SPRACHWAHL 1 STROMWANDLER WERTIGKEIT [ 1 ] 230.0 V [ DEUTSCH ] 2 2 2 2...
- Seite 26 Prophi ® HANDBETRIEB SERVICE EXPERTENMODE 1 CODEZAHL ???? 1 CODEZAHL ???? [ 6343 ] [ 2244 ] 2 GRUNDEINSTELL. EXPERT-MODE 2 STOPP C 1.00 IND 1 min/max SPANNUNG NEU ? [ NEIN ] 0 / 250.0 V SCHALTSPIELE ALARM RELAIS RESET [ NEIN ] FEHLER C1 : AUTO (FEST / AUS )
- Seite 27 Prophi ®...
- Seite 28 Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Tel.: +49 6441 - 9642-0 E-Mail: info@janitza.de info@janitza.de | www.janitza.de...
