2.1 Strommessung
Bei der Installation des Stromwandlers ist darauf zu achten, daß dieser vom
Verbraucherstrom durchflossen wird. Die Abgänge der Kompensationsanlage sind (in
Stromflußrichtung) hinter dem Stromwandler zu installieren. Wird das Gerät über
Summenstromwandler angeschlossen, so wird das Gesamtübersetzungsverhältnis
eingegeben.
Beispiel:
Stromwandler 1: 1000/5A
Stromwandler 2: 1000/5A
Summenstromwandler: 5A+5A / 5A
Stromwandlerverhältnis: 2000 /5A
2.2 Programmierung der Phasenverschiebung - direkter Anschluß an 400V L-L
Programmierung der Phasenverschiebung zwischen Meßstrom und Meßspannung
s. Expertenmode 1, S.17
Beispiel:
Meßstrom: L1
Meßspannung L3-L2
Phase U/I [90°]
Anwendungen
Werkseinstellg.
s.Beispiel
6
L 1 ( R )
L 2 ( S )
L 3 ( T )
N
P E
(L)
Ub
Meßstrom
Meßspannung
L1
L1 - N
L1
L1 - L2
L1 (k<->l)
L2 - N
L1
L3 - L2
L1
L3 - N
L1
L3 - L1
L1 (k<->l)
L1 - N
L1 (k<->l)
L1 - L2
L1
L2 - N
L1
L2 - L3
L1 (k<->l)
L3 - N
L1 (k<->l)
L3 - L1
- 6 -

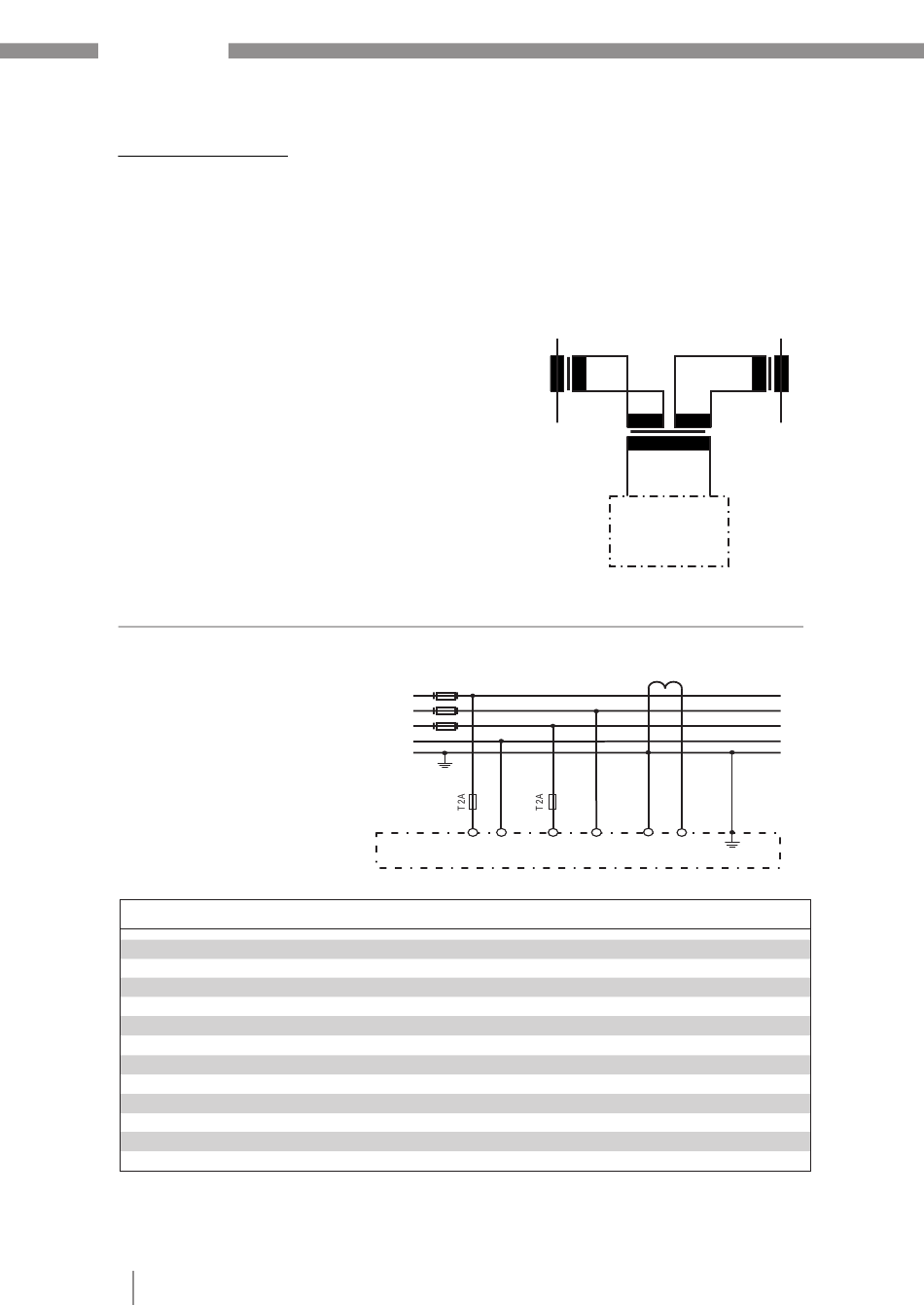

Messung über Summenstromwandler
Einspeisung 1
K
k
L
l
K
L
K
k
k
Strommessung
Prophi 6R
k
(N)
(L3)
(L2)
k
Um
Im
Phasenwinkel
Einspeisung 2
k
K
l
L
L
l
l
l
l
0°
30°
60°
90°
120°
150°
180°
210°
240°
270°
300°
330°
