Durch wiederholtes Betätigen der Taste "Betriebsart" gelangt man nacheinander in die
verschiedenen Menüs: Automatikbetrieb
Expertenmode und zurück.
Automatikbetrieb
Programmierung
zum Anzeigebetrieb
zur Programmierung

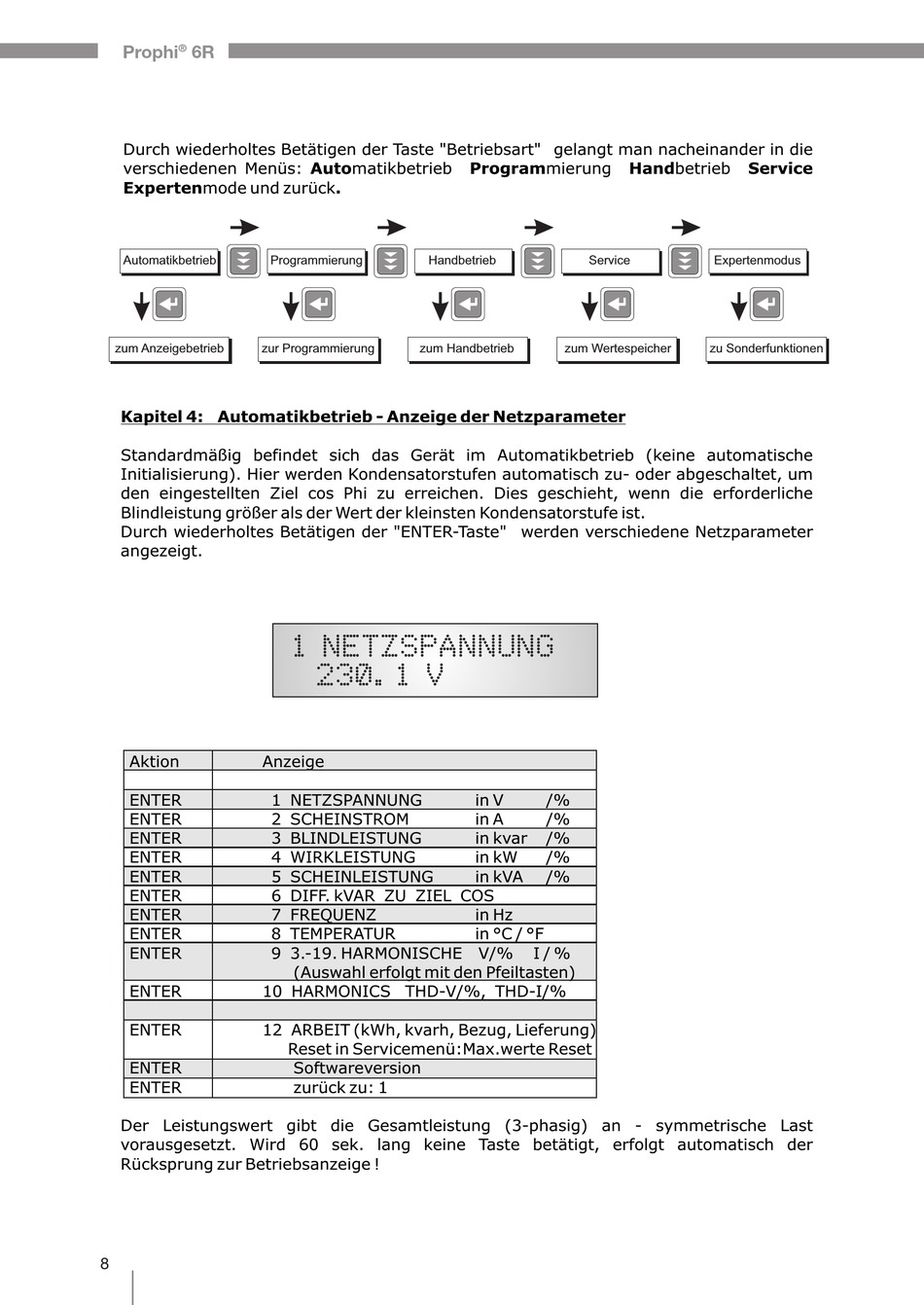

Kapitel 4: Automatikbetrieb - Anzeige der Netzparameter
Standardmäßig befindet sich das Gerät im Automatikbetrieb (keine automatische
Initialisierung). Hier werden Kondensatorstufen automatisch zu- oder abgeschaltet, um
den eingestellten Ziel cos Phi zu erreichen. Dies geschieht, wenn die erforderliche
Blindleistung größer als der Wert der kleinsten Kondensatorstufe ist.
Durch wiederholtes Betätigen der "ENTER-Taste" werden verschiedene Netzparameter
angezeigt.
Aktion
Anzeige
ENTER
1 NETZSPANNUNG
ENTER
2 SCHEINSTROM
ENTER
3 BLINDLEISTUNG
ENTER
4 WIRKLEISTUNG
ENTER
5 SCHEINLEISTUNG
ENTER
6 DIFF. kVAR ZU ZIEL COS
ENTER
7 FREQUENZ
ENTER
8 TEMPERATUR
ENTER
9 3.-19. HARMONISCHE V/%
ENTER
10 HARMONICS THD-V/%, THD-I/%
ENTER
12 ARBEIT (kWh, kvarh, Bezug, Lieferung)
ENTER
ENTER
Der Leistungswert gibt die Gesamtleistung (3-phasig) an - symmetrische Last
vorausgesetzt. Wird 60 sek. lang keine Taste betätigt, erfolgt automatisch der
Rücksprung zur Betriebsanzeige !
