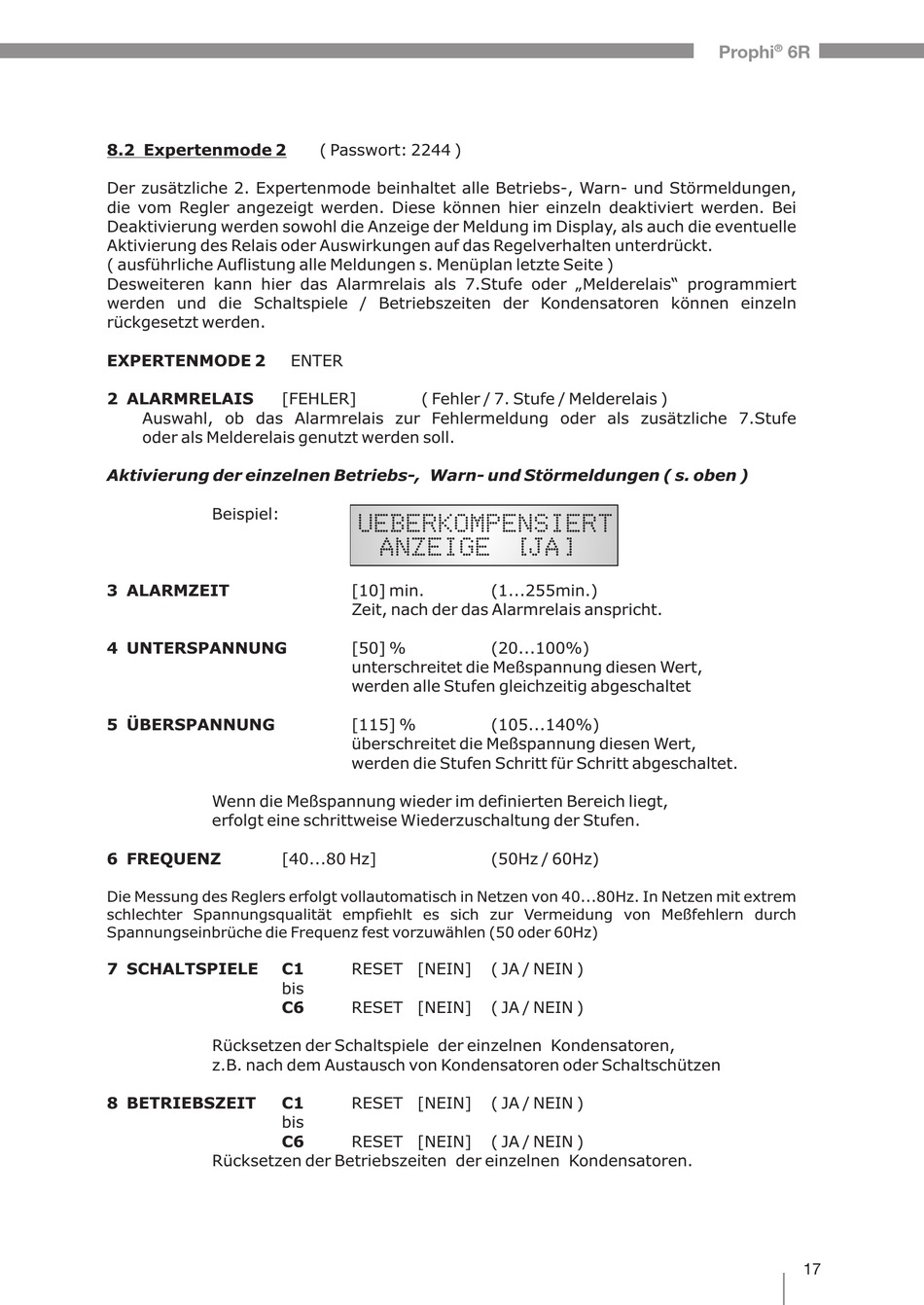

8.2 Expertenmode 2
Der zusätzliche 2. Expertenmode beinhaltet alle Betriebs-, Warn- und Störmeldungen,
die vom Regler angezeigt werden. Diese können hier einzeln deaktiviert werden. Bei
Deaktivierung werden sowohl die Anzeige der Meldung im Display, als auch die eventuelle
Aktivierung des Relais oder Auswirkungen auf das Regelverhalten unterdrückt.
( ausführliche Auflistung alle Meldungen s. Menüplan letzte Seite )
Desweiteren kann hier das Alarmrelais als 7.Stufe oder „Melderelais" programmiert
werden und die Schaltspiele / Betriebszeiten der Kondensatoren können einzeln
rückgesetzt werden.
EXPERTENMODE 2
2 ALARMRELAIS
Auswahl, ob das Alarmrelais zur Fehlermeldung oder als zusätzliche 7.Stufe
oder als Melderelais genutzt werden soll.
Aktivierung der einzelnen Betriebs-, Warn- und Störmeldungen ( s. oben )
Beispiel:
3 ALARMZEIT
4 UNTERSPANNUNG
5 ÜBERSPANNUNG
Wenn die Meßspannung wieder im definierten Bereich liegt,
erfolgt eine schrittweise Wiederzuschaltung der Stufen.
6 FREQUENZ
Die Messung des Reglers erfolgt vollautomatisch in Netzen von 40...80Hz. In Netzen mit extrem
schlechter Spannungsqualität empfiehlt es sich zur Vermeidung von Meßfehlern durch
Spannungseinbrüche die Frequenz fest vorzuwählen (50 oder 60Hz)
7 SCHALTSPIELE
Rücksetzen der Schaltspiele der einzelnen Kondensatoren,
z.B. nach dem Austausch von Kondensatoren oder Schaltschützen
8 BETRIEBSZEIT
Rücksetzen der Betriebszeiten der einzelnen Kondensatoren.
( Passwort: 2244 )
ENTER
[FEHLER]
( Fehler / 7. Stufe / Melderelais )
UEBERKOMPENSIERT
ANZEIGE [JA]
[10] min.
Zeit, nach der das Alarmrelais anspricht.
[50] %
unterschreitet die Meßspannung diesen Wert,
werden alle Stufen gleichzeitig abgeschaltet
[115] %
überschreitet die Meßspannung diesen Wert,
werden die Stufen Schritt für Schritt abgeschaltet.
[40...80 Hz]
C1
RESET [NEIN]
bis
C6
RESET [NEIN]
C1
RESET [NEIN]
bis
C6
RESET [NEIN]
- 17 -
(1...255min.)
(20...100%)
(105...140%)
(50Hz / 60Hz)
( JA / NEIN )
( JA / NEIN )
( JA / NEIN )
( JA / NEIN )
Prophi
6R
®
Version 6.0 D
