Prophi
6R
®

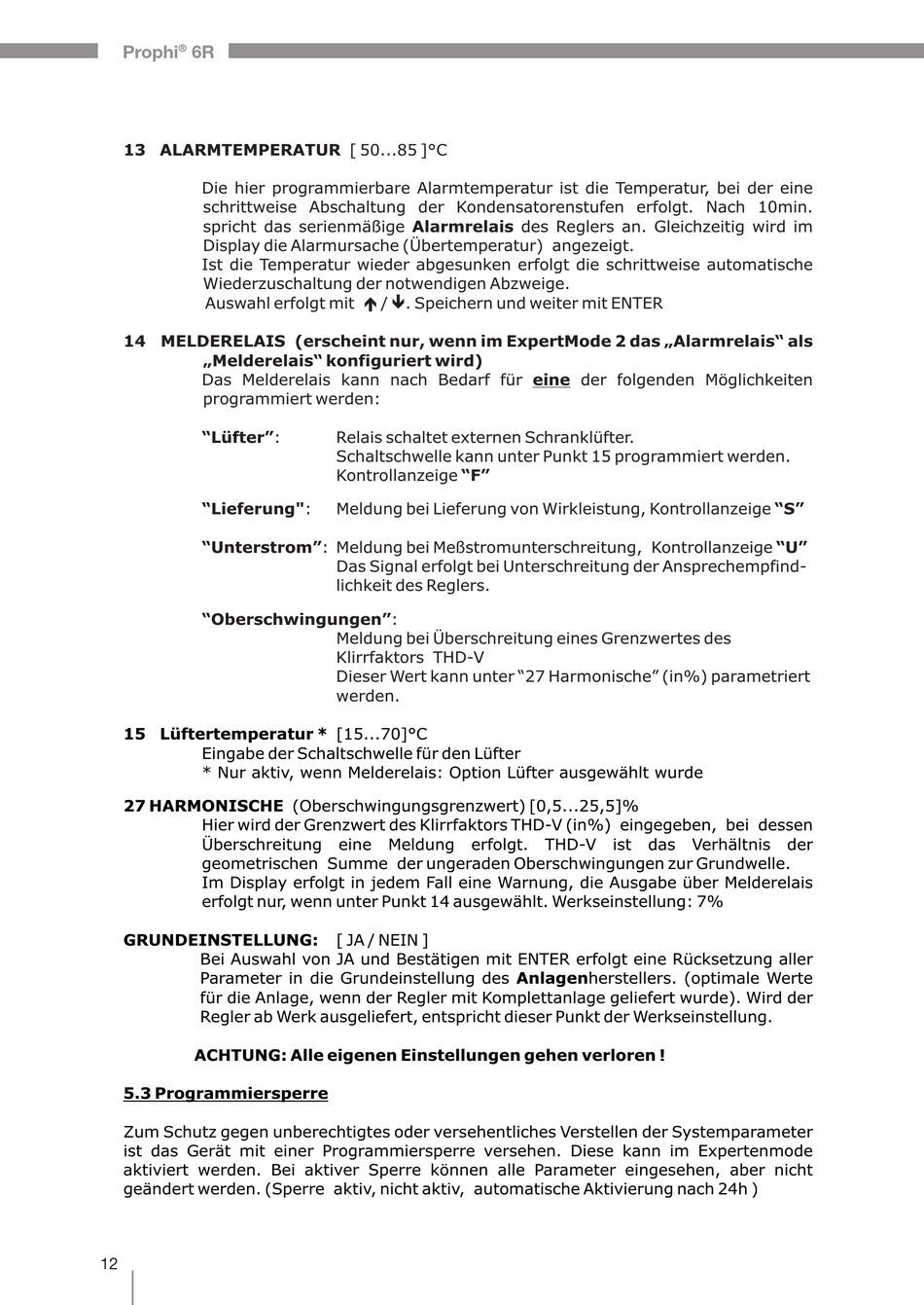

13 ALARMTEMPERATUR [ 50...85 ]°C
Die hier programmierbare Alarmtemperatur ist die Temperatur, bei der eine
schrittweise Abschaltung der Kondensatorenstufen erfolgt. Nach 10min.
spricht das serienmäßige Alarmrelais des Reglers an. Gleichzeitig wird im
Display die Alarmursache (Übertemperatur) angezeigt.
Ist die Temperatur wieder abgesunken erfolgt die schrittweise automatische
Wiederzuschaltung der notwendigen Abzweige.
Auswahl erfolgt mit é / ê. Speichern und weiter mit ENTER
14 MELDERELAIS (erscheint nur, wenn im ExpertMode 2 das „Alarmrelais" als
„Melderelais" konfiguriert wird)
Das Melderelais kann nach Bedarf für eine der folgenden Möglichkeiten
programmiert werden:
"Lüfter":
"Lieferung":
"Unterstrom": Meldung bei Meßstromunterschreitung, Kontrollanzeige "U"
"Oberschwingungen":
15 Lüftertemperatur * [15...70]°C
Eingabe der Schaltschwelle für den Lüfter
* Nur aktiv, wenn Melderelais: Option Lüfter ausgewählt wurde
27 HARMONISCHE (Oberschwingungsgrenzwert) [0,5...25,5]%
Hier wird der Grenzwert des Klirrfaktors THD-V (in%) eingegeben, bei dessen
Überschreitung eine Meldung erfolgt. THD-V ist das Verhältnis der
geometrischen Summe der ungeraden Oberschwingungen zur Grundwelle.
Im Display erfolgt in jedem Fall eine Warnung, die Ausgabe über Melderelais
erfolgt nur, wenn unter Punkt 14 ausgewählt. Werkseinstellung: 7%
GRUNDEINSTELLUNG:
Bei Auswahl von JA und Bestätigen mit ENTER erfolgt eine Rücksetzung aller
Parameter in die Grundeinstellung des Anlagenherstellers. (optimale Werte
für die Anlage, wenn der Regler mit Komplettanlage geliefert wurde). Wird der
Regler ab Werk ausgeliefert, entspricht dieser Punkt der Werkseinstellung.
ACHTUNG: Alle eigenen Einstellungen gehen verloren !
5.3 Programmiersperre
Zum Schutz gegen unberechtigtes oder versehentliches Verstellen der Systemparameter
ist das Gerät mit einer Programmiersperre versehen. Diese kann im Expertenmode
aktiviert werden. Bei aktiver Sperre können alle Parameter eingesehen, aber nicht
geändert werden. (Sperre aktiv, nicht aktiv, automatische Aktivierung nach 24h )
12
Relais schaltet externen Schranklüfter.
Schaltschwelle kann unter Punkt 15 programmiert werden.
Kontrollanzeige "F"
Meldung bei Lieferung von Wirkleistung, Kontrollanzeige "S"
Das Signal erfolgt bei Unterschreitung der Ansprechempfind-
lichkeit des Reglers.
Meldung bei Überschreitung eines Grenzwertes des
Klirrfaktors THD-V
Dieser Wert kann unter "27 Harmonische" (in%) parametriert
werden.
[ JA / NEIN ]
