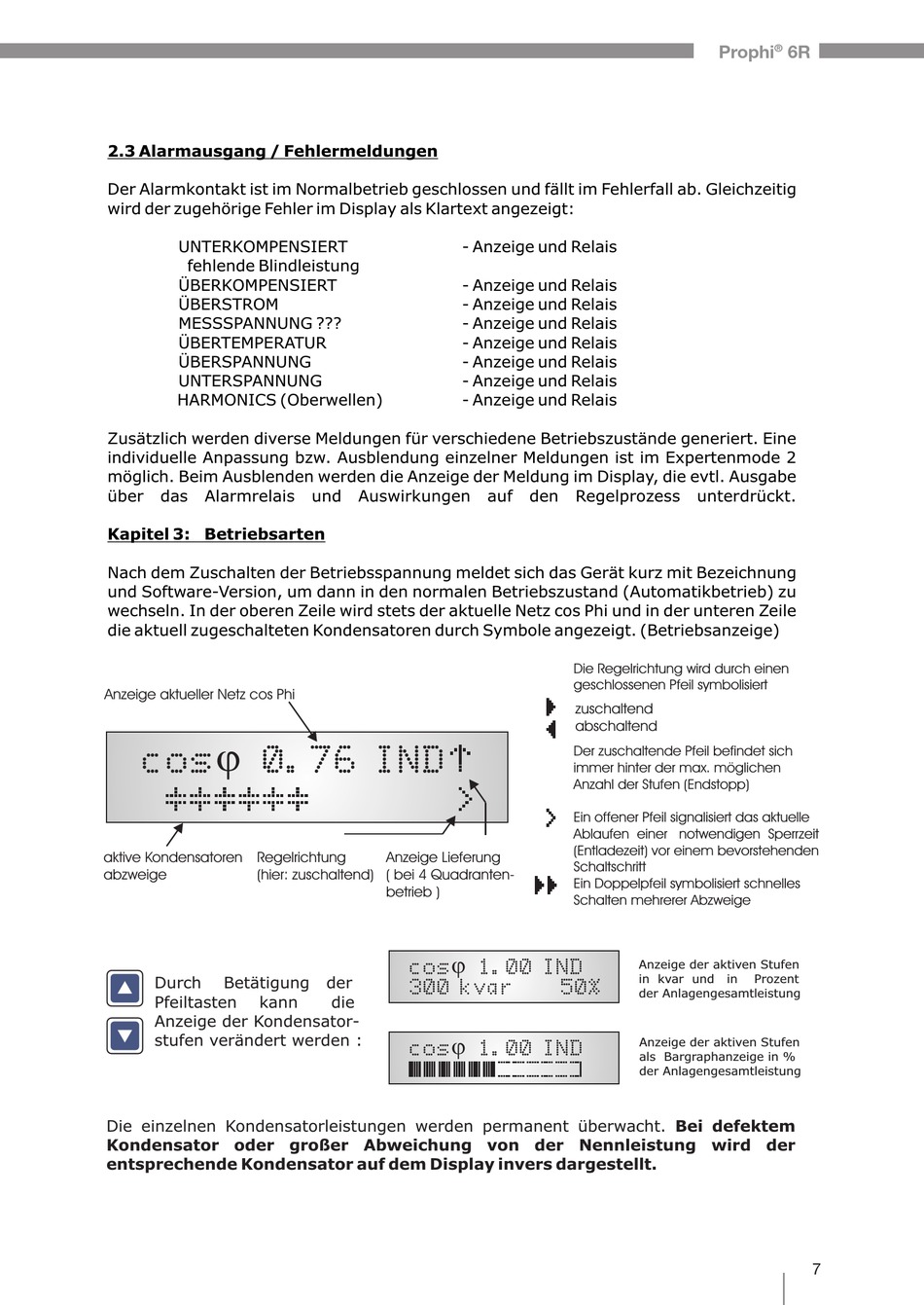

2.3 Alarmausgang / Fehlermeldungen
Der Alarmkontakt ist im Normalbetrieb geschlossen und fällt im Fehlerfall ab. Gleichzeitig
wird der zugehörige Fehler im Display als Klartext angezeigt:
UNTERKOMPENSIERT
fehlende Blindleistung
ÜBERKOMPENSIERT
ÜBERSTROM
MESSSPANNUNG ???
ÜBERTEMPERATUR
ÜBERSPANNUNG
UNTERSPANNUNG
HARMONICS (Oberwellen)
Zusätzlich werden diverse Meldungen für verschiedene Betriebszustände generiert. Eine
individuelle Anpassung bzw. Ausblendung einzelner Meldungen ist im Expertenmode 2
möglich. Beim Ausblenden werden die Anzeige der Meldung im Display, die evtl. Ausgabe
über
das
Alarmrelais
Kapitel 3: Betriebsarten
Nach dem Zuschalten der Betriebsspannung meldet sich das Gerät kurz mit Bezeichnung
und Software-Version, um dann in den normalen Betriebszustand (Automatikbetrieb) zu
wechseln. In der oberen Zeile wird stets der aktuelle Netz cos Phi und in der unteren Zeile
die aktuell zugeschalteten Kondensatoren durch Symbole angezeigt. (Betriebsanzeige)
Anzeige aktueller Netz cos Phi
j
cos
0.76 IND
aktive Kondensatoren
Regelrichtung
abzweige
(hier: zuschaltend)
Durch
Betätigung
Pfeiltasten
kann
Anzeige der Kondensator-
stufen verändert werden :
Die einzelnen Kondensatorleistungen werden permanent überwacht. Bei defektem
Kondensator oder großer Abweichung von der Nennleistung wird der
entsprechende Kondensator auf dem Display invers dargestellt.
- Anzeige und Relais
- Anzeige und Relais
- Anzeige und Relais
- Anzeige und Relais
- Anzeige und Relais
- Anzeige und Relais
- Anzeige und Relais
- Anzeige und Relais
und
Auswirkungen
Anzeige Lieferung
( bei 4 Quadranten-
betrieb )
j
cos
1.00 IND
der
300 kvar
die
j
cos
1.00 IND
- 7 -
auf
den
Regelprozess
Die Regelrichtung wird durch einen
geschlossenen Pfeil symbolisiert
zuschaltend
abschaltend
Der zuschaltende Pfeil befindet sich
immer hinter der max. möglichen
Anzahl der Stufen (Endstopp)
Ein offener Pfeil signalisiert das aktuelle
Ablaufen einer notwendigen Sperrzeit
(Entladezeit) vor einem bevorstehenden
Schaltschritt
Ein Doppelpfeil symbolisiert schnelles
Schalten mehrerer Abzweige
Anzeige der aktiven Stufen
in kvar und
50%
der Anlagengesamtleistung
Anzeige der aktiven Stufen
als Bargraphanzeige in %
der Anlagengesamtleistung
Prophi
6R
®
unterdrückt.
in
Prozent
Version 6.0 D
7
