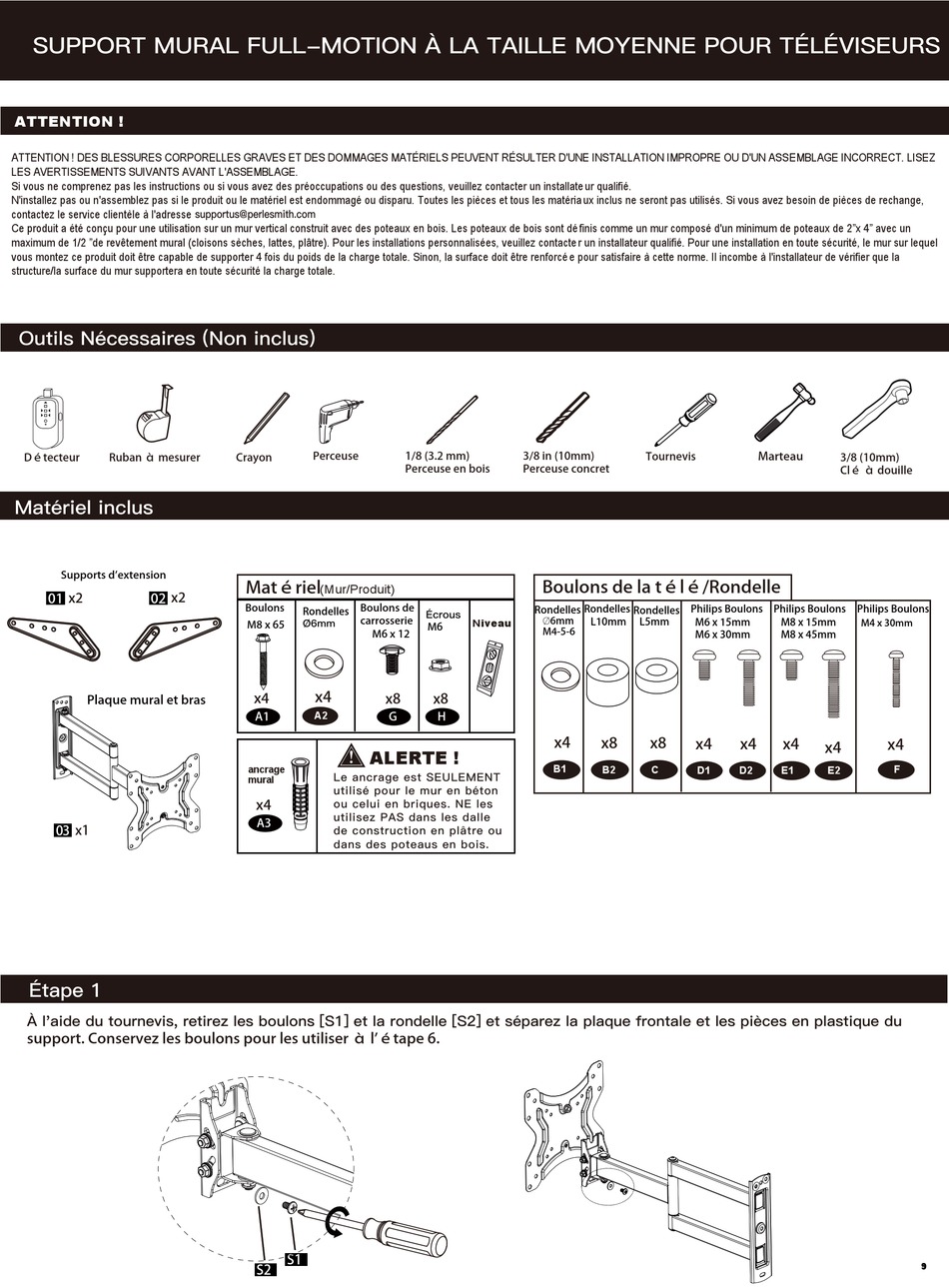

SUPPORT MURAL FULL-MOTION À LA TAILLE MOYENNE POUR TÉLÉVISEURS
ATTENTION !
ATTENTION ! DES BLESSURES CORPORELLES GRAVES ET DES DOMMAGES MATÉRIELS PEUVENT RÉSULTER D'UNE INSTALLATION IMPROPRE OU D'UN ASSEMBLAGE INCORRECT. LISEZ
LES AVERTISSEMENTS SUIVANTS AVANT L'ASSEMBLAGE.
Si vous ne comprenez pas les instructions ou si vous avez des préoccupations ou des questions, veuillez contacter un installate ur qualifié.
N'installez pas ou n'assemblez pas si le produit ou le matériel est endommagé ou disparu. Toutes les pièces et tous les matéria ux inclus ne seront pas utilisés. Si vous avez besoin de pièces de rechange,
contactez le service clientèle à l'adresse
Ce produit a été conçu pour une utilisation sur un mur vertical construit avec des poteaux en bois. Les poteaux de bois sont dé finis comme un mur composé d'un minimum de poteaux de 2"x 4" avec un
maximum de 1/2 "de revêtement mural (cloisons sèches, lattes, plâtre). Pour les installations personnalisées, veuillez contacte r un installateur qualifié. Pour une installation en toute sécurité, le mur sur lequel
vous montez ce produit doit être capable de supporter 4 fois du poids de la charge totale. Sinon, la surface doit être renforcé e pour satisfaire à cette norme. Il incombe à l'installateur de vérifier que la
structure/la surface du mur supportera en toute sécurité la charge totale.
Outils Nécessaires (Non inclus)
Détecteur Ruban à mesurer
Matériel inclus
Supports d'extension
x2 x2
01 02
Plaque mural et bras
03 x1
Étape 1
À l'aide du tournevis, retirez les boulons [S1] et la rondelle [S2] et séparez la plaque frontale et les pièces en plastique du
support. Conservez les boulons pour les utiliser à l'étape 6.
supportus@perlesmith.com
Perceuse
Crayon
Matériel
(Mur/Produit)
Boulons Boulons de
Rondelles
carrosserie
Ø6mm
M8 x 65
M6 x 12
x4
x4
A2
A1
! ALERTE !
ancrage
Le ancrage est SEULEMENT
mural
utilisé pour le mur en béton
x4
ou celui en briques. NE les
utilisez PAS dans les dalle
A3
de construction en plâtre ou
dans des poteaus en bois.
[S]
S1
[S]
S2
3/8 in (10mm)
1/8 (3.2 mm)
Perceuse en bois Perceuse concret
Boulons de la télé/Rondelle
Rondelles Rondelles Rondelles
Écrous
Niveau Ø6mm
M6
M4-5-6
x8 x8
G H
x4
B1
Marteau
Tournevis
Philips Boulons
L10mm L5mm
M6 x 15mm
M6 x 30mm
x8 x8
x4 x4
B2 C D1 D2
3/8 (10mm)
Clé à douille
Philips Boulons Philips Boulons
M8 x 15mm
M4 x 30mm
M8 x 45mm
x4
x4
x4
F
E1 E2
