Medium Vollbewegung TV Wandhalterung

WARNUNG! SCHWERE PERSONENSCHÄDEN UND SACHSCHÄDEN KÖNNEN AUS UNSACHGEMÄßEN INSTALLATION ODER MONTAGE VERURSACHEN. LESEN SIE DIE FOLGENDEN WARNHIN-
WEISE VOR DER INSTALLATION.
Wenn Sie die Anweisungen nicht verstehen oder Fragen haben, wenden Sie sich bitte an einen qualifizierten Installateur.
Installieren oder montieren Sie bitte nicht, wenn das Produkt oder die Hardware beschädigt ist oder fehlt. Nicht alle Teile und Hardware enthalten muss verwendet werden. Wenn Sie Ersatzteile benötigen,
wenden Sie sich an den Kundenservice unter
Dieses Produkt wurde für die Verwendung an einer vertikalen Wand aus Holzstollen entwickelt. Holzstollen werden definiert als a
Wand bestehend aus mindestens 5 x 10 cm Stollen mit einem Maximum von 1.27 cm Wandverkleidung (Trockenbau, Latte, Putz) .Für
Benutzerdefinierte Installationen wenden Sie sich bitte an einen qualifizierten Techniker. Für eine sichere Installation muss d ie Wand, an der Sie anbauen, das 4-fache des Gewichts der Gesamtlast tragen kann.
Wenn nicht, muss die Oberfläche verstärkt werden, um diesen Standard zu erfüllen. Das Installationsprogramm ist verantwortlich für die Überprüfung, dass die Wandstruktur / Oberfläche die Gesamtlast sicher
unterstützt.

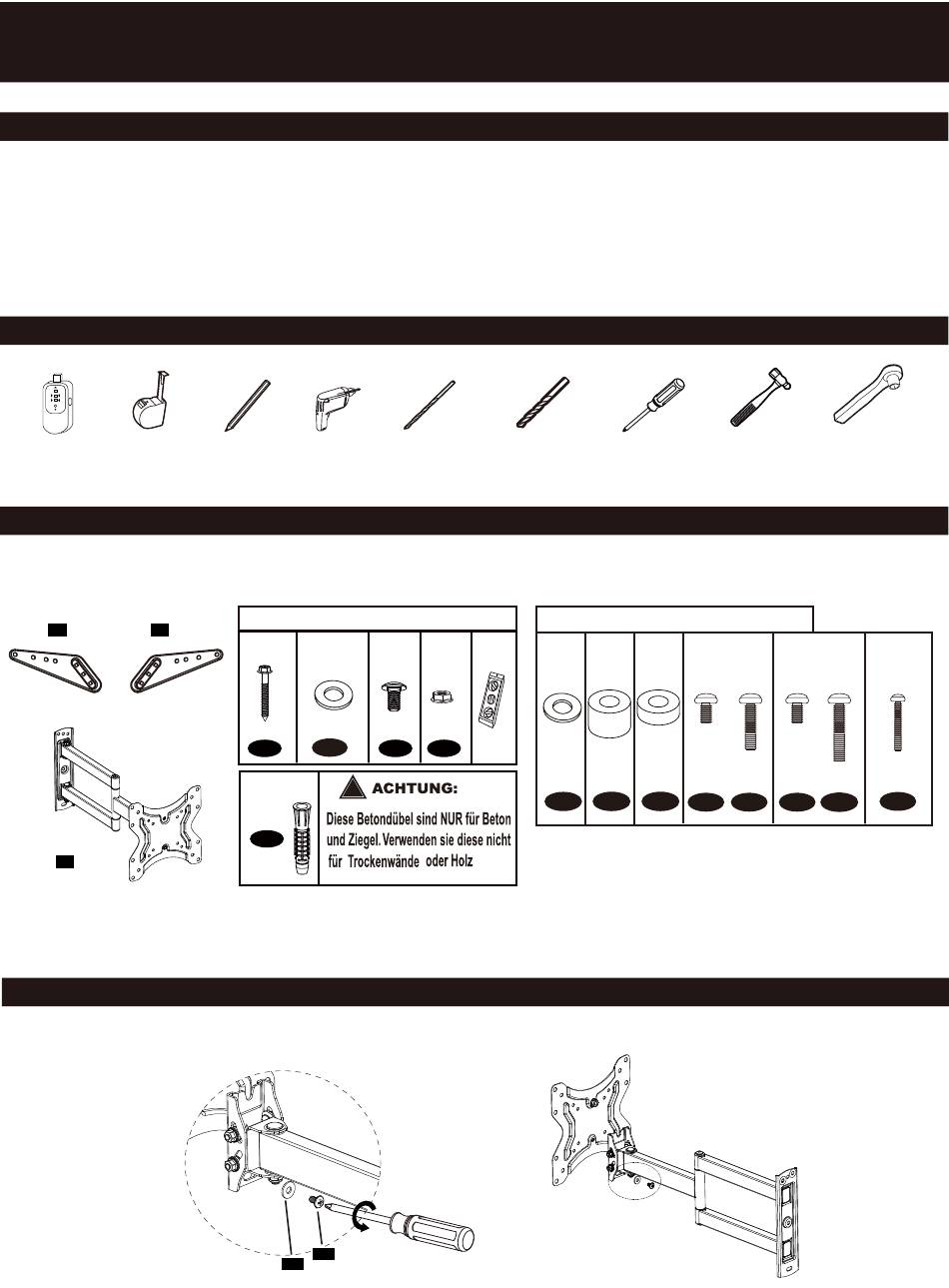

Werkzeuge Benötigt (Nicht enthalten)
Balken Sucher
Materband

Hardware Enthalten

Verlängerungshalterung
x2 02 x2
01
Wandplatte und Arm
x1
03
Schritt 1
Entfernen Sie mit dem Schraubendreher die Schrauben [ S1 ] und die Unterlegscheibe [ S2 ] sowie die Kunststoffteile von der Hal terung.
Bewahren Sie Schrauben für die Verwendung in Schritt 6 auf.
supportus@perlesmith.com
Bohrer 1/8 Zoll (3.2 mm)
Bleistift
Hardware
(Wand/ Produkt)
Lag Bolzen Unter - Wagen -
schrau -
legscheibe
M8 x 65
ben
Ø6mm
M6 x 12
x4
x4 x8
A2
A1 G
!
Wandanker
x4
A3
[S]
S1
[S]
S2
WARNUNG!
3/8 Zoll (10 mm)
Holz Bohrer Beton Bohrer
TV Schrauben / Unterlegscheibe
Schraub
Wass- Unterleg-
enmutter
erwaage scheibe
M6
M4-5-6
x8
H
x4
B1
Schraubenzieher Hammer
Kreuzschlitzsch
Abstand - Abstand -
raube
shalter shalter
M6 x 15mm
L10mm L5mm
M6 x 30mm
x8 x8
x4 x4
B2 C
D1 D2
3/8 Zoll (10 mm)
Steckschlüssel
Kreuzschlitzsch Kreuzschli-
raube tzschraube
M8 x 15mm
M4 x 30mm
M8 x 45mm
x4
x4
x4
F
E1 E2
5
