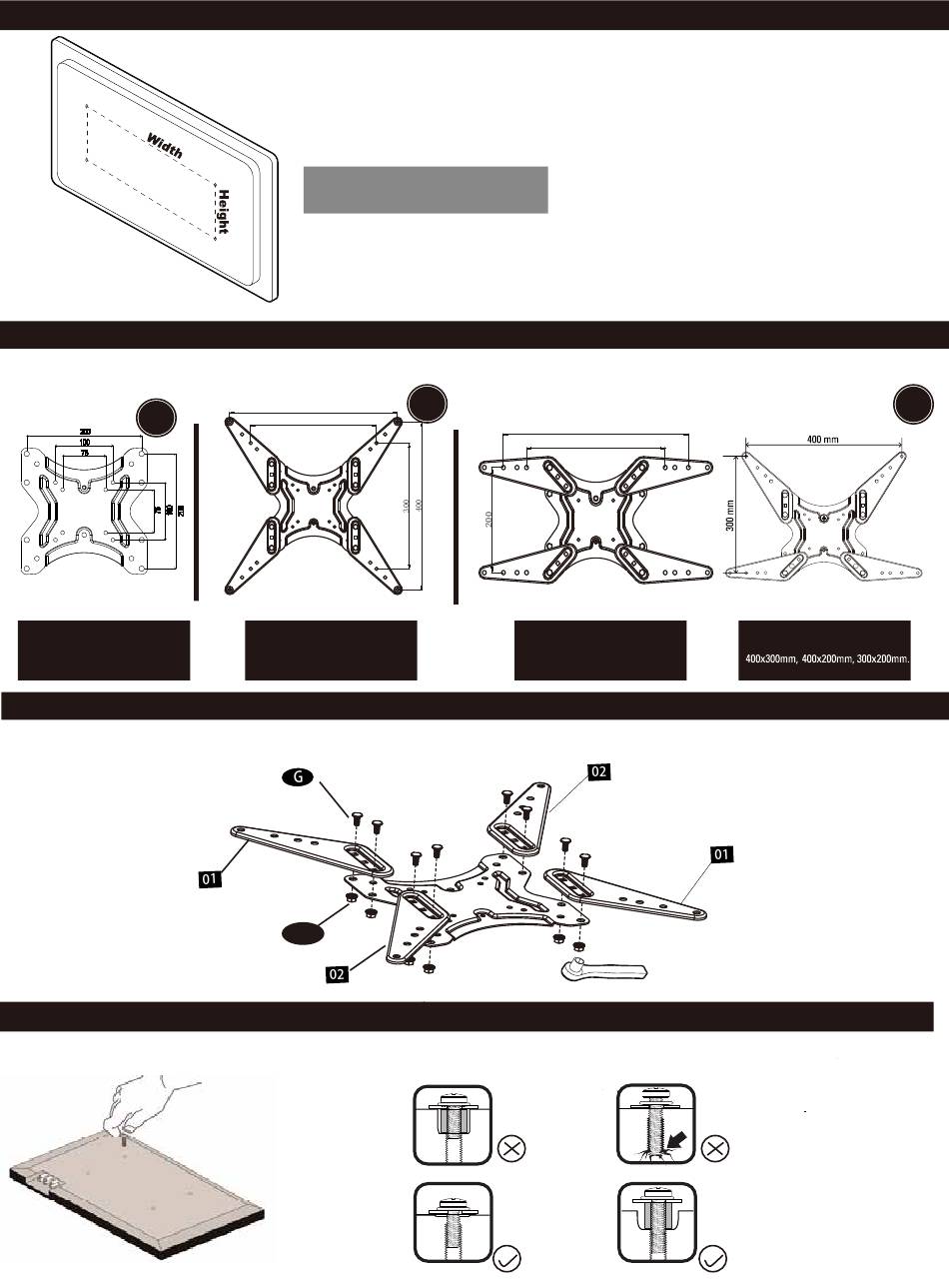

PASSO 2
PASSO 3
Determinare quale supporto per TV tra opzione A, B e C da utilizzare a seconda delle misure dei fori della TV derivate da PASSO 2.
OPT
A
per disegno foro VESA:
75x75mm, 100x100mm,
200x100mm, 200x200mm.
Da Ricordarsi!
Se il tuo disegno foro TV supera 200 mm x 200 mm (OPT B and c), attaccare il dispositivo di prolunga per TV [02] e [01] alla piastra utilizzando
bulloni a testa tonda [G] e dadi [H]
PASSO 4-1
PRIMA DELLA INSTALLAZIONE DEL SUPPORTO PER TV
Verificare viti per TV: selezionare le viti di lunghezza corretta per la tua TV per mezzo di stringere con mano a verificare la
profondità di infilatura nel tuo pannellino.
18
Misurare la distanza tra i fori sul retro della tua TV ( Queste misure potrebbero formare la
figura di un quadro od un rettangolo) e verificare se le misure siano all'interno della gamma
di VESA(*) per questo supporto a parete.
(*) VESA: Standard Internazionale stabilito dai produttori di monitor e utilizzato per determin
are se TV LCD / LED sono compatibili con supporti a parete.
75 mm ≈ 2 7/8 in 100 mm ≈ 4 in
200 mm ≈ 7 7/8 in 300 mm ≈ 11 3/4 in
400 mm ≈ 15 3/4 in
OPT
400 B
300
per disegno foro VESA:
300x300mm,400x300mm,
400x400mm.
B
H
400
300
per disegno foro VESA:
300x200mm,400x200mm.
3/8 in .
(10 mm)
Socket wrench
Troppo Corta X
Corretta
per disegno foro VESA:
Troppo Lunga
Corretta
OPT
C
