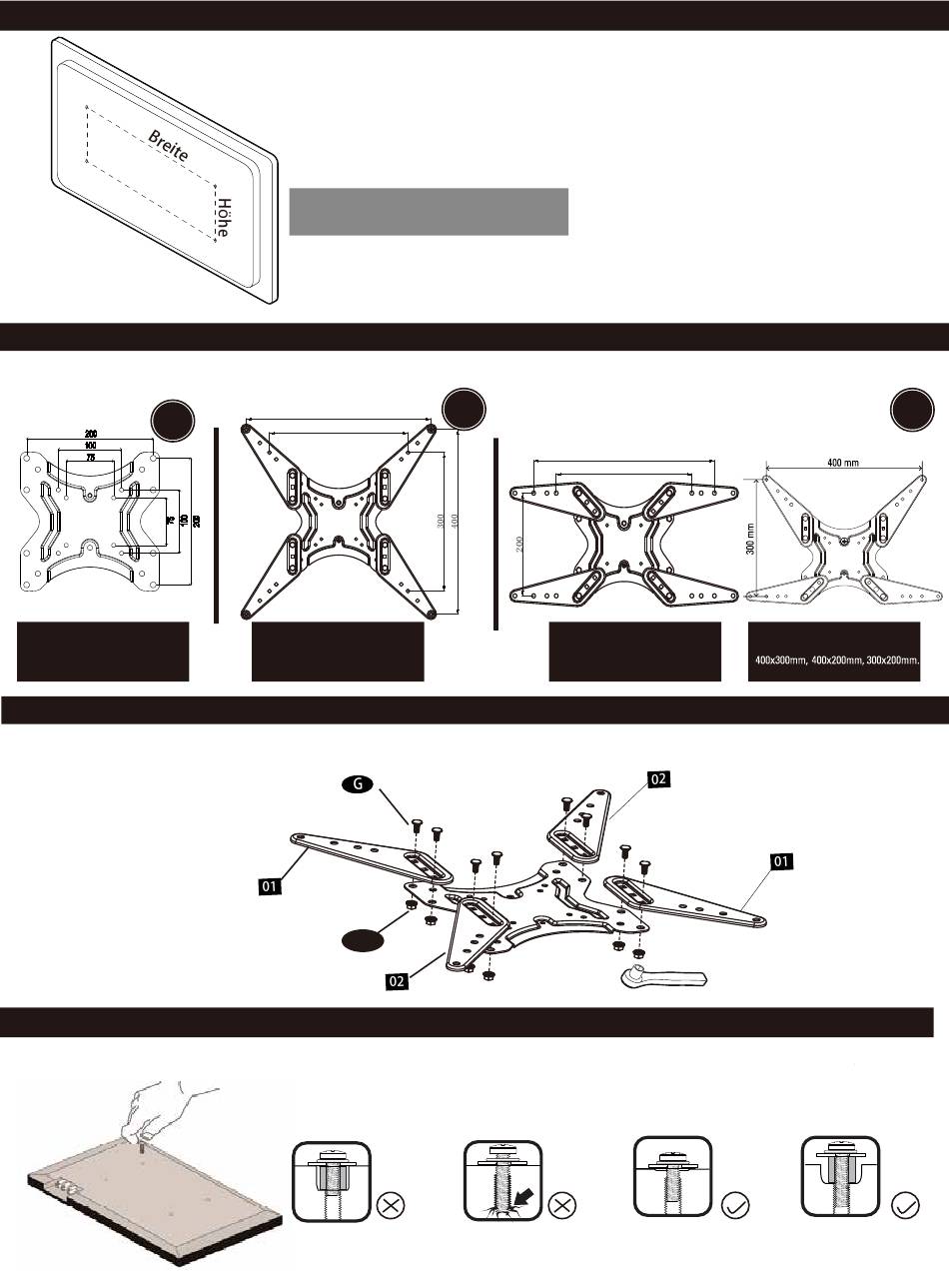

Schritt 2
Schritt 3
Bestimmen Sie anhand der TV-Lochmustermessungen aus SCHRITT 2, welche TV-Klammeroption A, B oder C verwendet werden soll.
OPT
A
Für VESA Muster:
75x75mm,100x100mm,
200x100mm, 200x200mm.
Hinweis !
Falls Ihr TV VESA Muster größer als 200x200 mm ist (OPT B und C), befestigen Sie die TV Verlängerungshalter 02 und 01 mit den Wagenschrau -
ben G und den Schraubenmuttern H an der Frontplatte.
Schritt 4-1
Vor der TV Halter Installation
Überprüfen Sie die TV-Schrauben: Wählen Sie die richtige Schraubenlänge für Ihr TV-Gerät, indem Sie diese mit Hand
festziehen, um die Gewindetiefe des Plattenelements zu überprüfen.
6
Messen Sie den Abstand zwischen den Löchern auf der Rückseite Ihres Fernsehgeräts (diese
Maße kann die Form eines Quadrats oder eines Rechtecks bilden) und prüfen, ob diese innerhalb
der VESA (*) Serie für diese Wandhalterung getroffenen Maßnahmen sind.
(*) VESA: Internationaler Standard, der von den TV-Herstellern eingeführt wurde, um festzustellen,
ob LCD / LED-Fernseher mit Wandhalterungen kompatibel sind.
75 mm ≈ 2 7/8 Zoll 100 mm ≈ 4 Zoll
200 mm ≈ 7 7/8 Zoll 300 mm ≈ 11 3/4 Zoll
400 mm ≈ 15 3/4 Zoll
OPT
400
300
Für VESA Muster:
300x300mm,400x300mm,
400x400mm.
B
H
Zu Kurz
B
400
300
Für VESA Muster:
300x200mm,400x200mm.
Zu Lang
Für VESA Muster:
3/8 in .
(10 mm)
Steckschlüssel
Richtig Richtig
OPT
C
