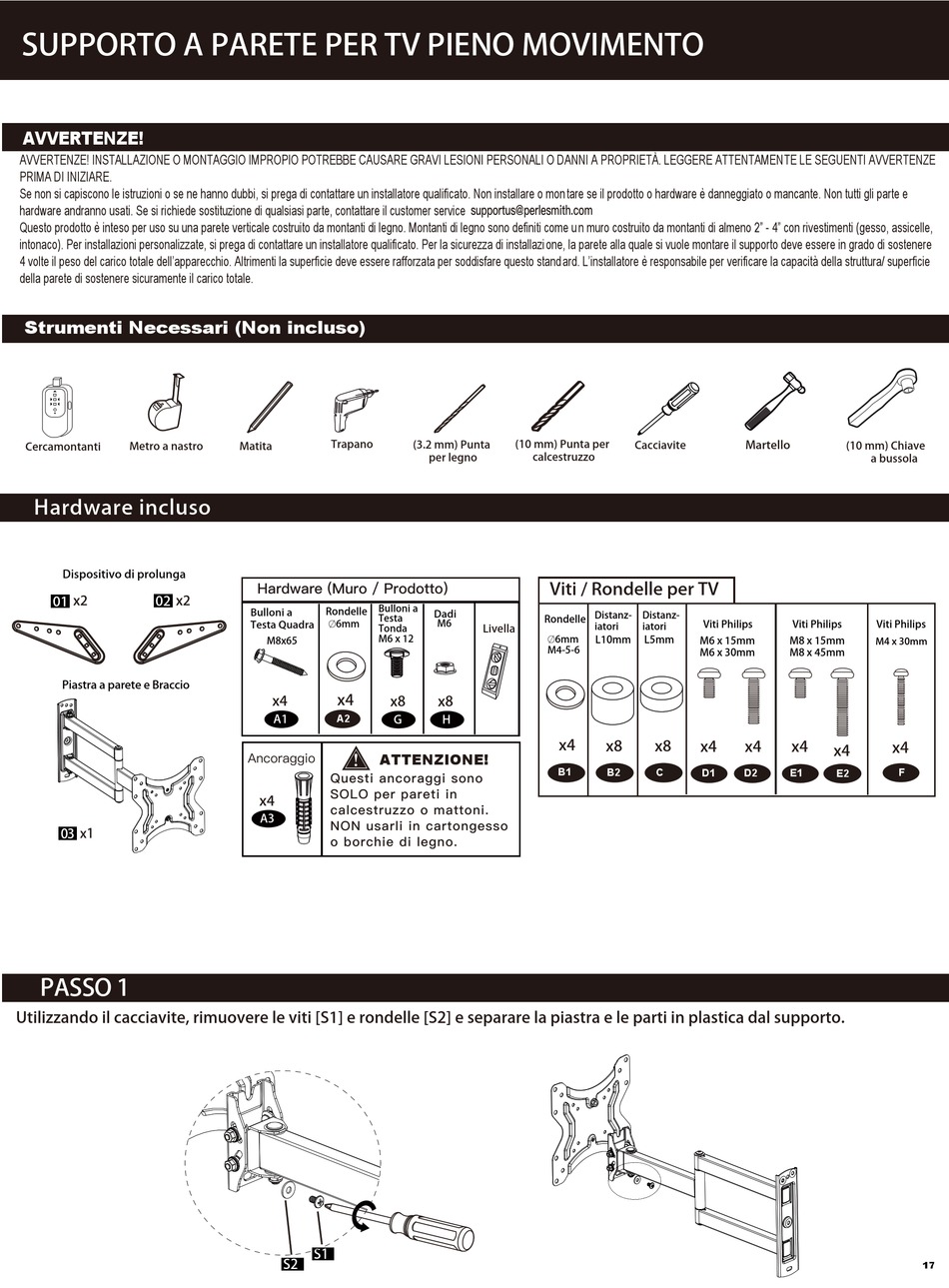

SUPPORTO A PARETE PER TV PIENO MOVIMENTO
AVVERTENZE!
AVVERTENZE! INSTALLAZIONE O MONTAGGIO IMPROPIO POTREBBE CAUSARE GRAVI LESIONI PERSONALI O DANNI A PROPRIETÀ. LEGGERE ATTENTAMENTE LE SEGUENTI AVVERTENZE
PRIMA DI INIZIARE.
Se non si capiscono le istruzioni o se ne hanno dubbi, si prega di contattare un installatore qualificato. Non installare o montare se il prodotto o hardware è danneggiato o mancante. Non tutti gli parte e
hardware andranno usati. Se si richiede sostituzione di qualsiasi parte, contattare il customer service
Questo prodotto è inteso per uso su una parete verticale costruito da montanti di legno. Montanti di legno sono definiti come u n muro costruito da montanti di almeno 2" - 4" con rivestimenti (gesso, assicelle,
intonaco). Per installazioni personalizzate, si prega di contattare un installatore qualificato. Per la sicurezza di installazione, la parete alla quale si vuole montare il supporto deve essere in grado di sostenere
4 volte il peso del carico totale dell'apparecchio. Altrimenti la superficie deve essere rafforzata per soddisfare questo standard. L'installatore è responsabile per verificare la capacità della struttura/ superficie
della parete di sostenere sicuramente il carico totale.
Strumenti Necessari (Non incluso)
Cercamontanti Metro a nastro
Hardware incluso
Dispositivo di prolunga
x2 x2
01 02
Piastra a parete e Braccio
03 x1
PASSO 1
Utilizzando il cacciavite, rimuovere le viti [S1] e rondelle [S2] e separare la piastra e le parti in plastica dal supporto.
Trapano (3.2 mm) Punta
Matita
Hardware (Muro / Prodotto)
Bulloni a
Rondelle
Bulloni a
Testa
Ø6mm
Testa Quadra
Tonda
M6 x 12
M8x65
x4
x4
x8
A2
A1 G
!
ATTENZIONE!
Ancoraggio
Questi ancoraggi sono
SOLO per pareti in
x4
calcestruzzo o mattoni.
A3
NON usarli in cartongesso
o borchie di legno.
[S]
S1
[S]
S2
supportus@perlesmith.com
(10 mm) Punta per
per legno calcestruzzo
Viti / Rondelle per TV
Dadi
Distanz-
Rondelle
M6
iatori
Livella
Ø6mm L10mm
M4-5-6
x8
H
x4 x8
B1 B2
Martello
Cacciavite
Distanz-
Viti Philips Viti Philips
iatori
L5mm
M6 x 15mm M8 x 15mm
M6 x 30mm M8 x 45mm
x8
x4 x4 x4
C
D1 D2 E1
(10 mm) Chiave
a bussola
Viti Philips
M4 x 30mm
x4
x4
F
E2
