PASO 2
PASO 3

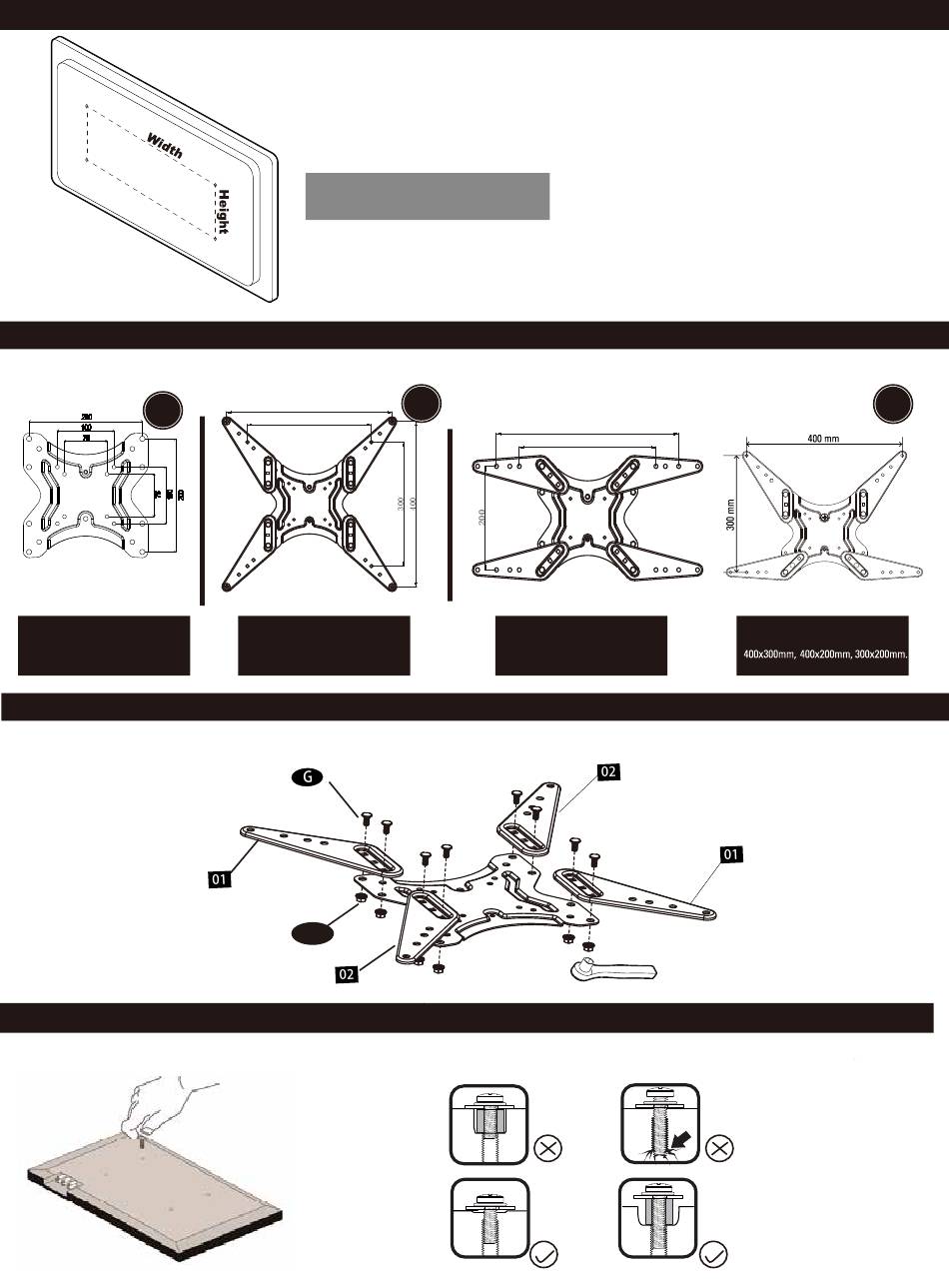

Determine cuál Soporte de TV opción A, B, o C a utilizar basado en las mediciones de patrones de los orificios de su TV en PASO 2.
OPT
A
Para Patrón de Orificio VESA:
75x75mm, 100x100mm,
200x100mm, 200x200mm.
¡RECUERDE!
Si el patrón de orificio de su TV es mayor que 200 mm x 200 mm (OPT B y C), sujete el soportes de TV de extensión 02 y 01 a la placa frontal
usando Pernos de Carro G y Tuercas H.
PASO 4-1
ANTES DE LA INSTALACIÓN DEL SOPORTE DE TV
Verifique tornillos de TV: seleccione la longitud adecuada del tornillo para su TV apretando a mano a verificar la profundidad de la rosca
de su panel plano.
14
Mida la distancia entre los orificios ubicados en la parte posterior de su TV(estas medidas
pueden tener la forma de un cuadrado, o un rectángulo) y verifique que estas medidas
tomadas estén dentro del rango VESA (*) para este soporte de pared.
(*)VESA: Estándar internacional establecido por los fabricantes de televisiones para
determinar si los televisiones LCD / LED son compatibles con los montajes de pared.
75 mm ≈ 2 7/8 in
200 mm ≈ 7 7/8 in
400 mm ≈ 15 3/4 in
OPT
400
B
300
Para Patrón de Orificio VESA:
300x300mm,400x300mm,
400x400mm.
B
H
100 mm ≈ 4 in
300 mm ≈ 11 3/4 in
400
300
Para Patrón de Orificio VESA:
300x200mm,400x200mm.
Demasiado
Corto
Correcto
Para Patrón de Orificio VESA:
3/8 in .
(10 mm)
Llave de Tubo
Demasiado
Largo
Correcto
OPT
C
