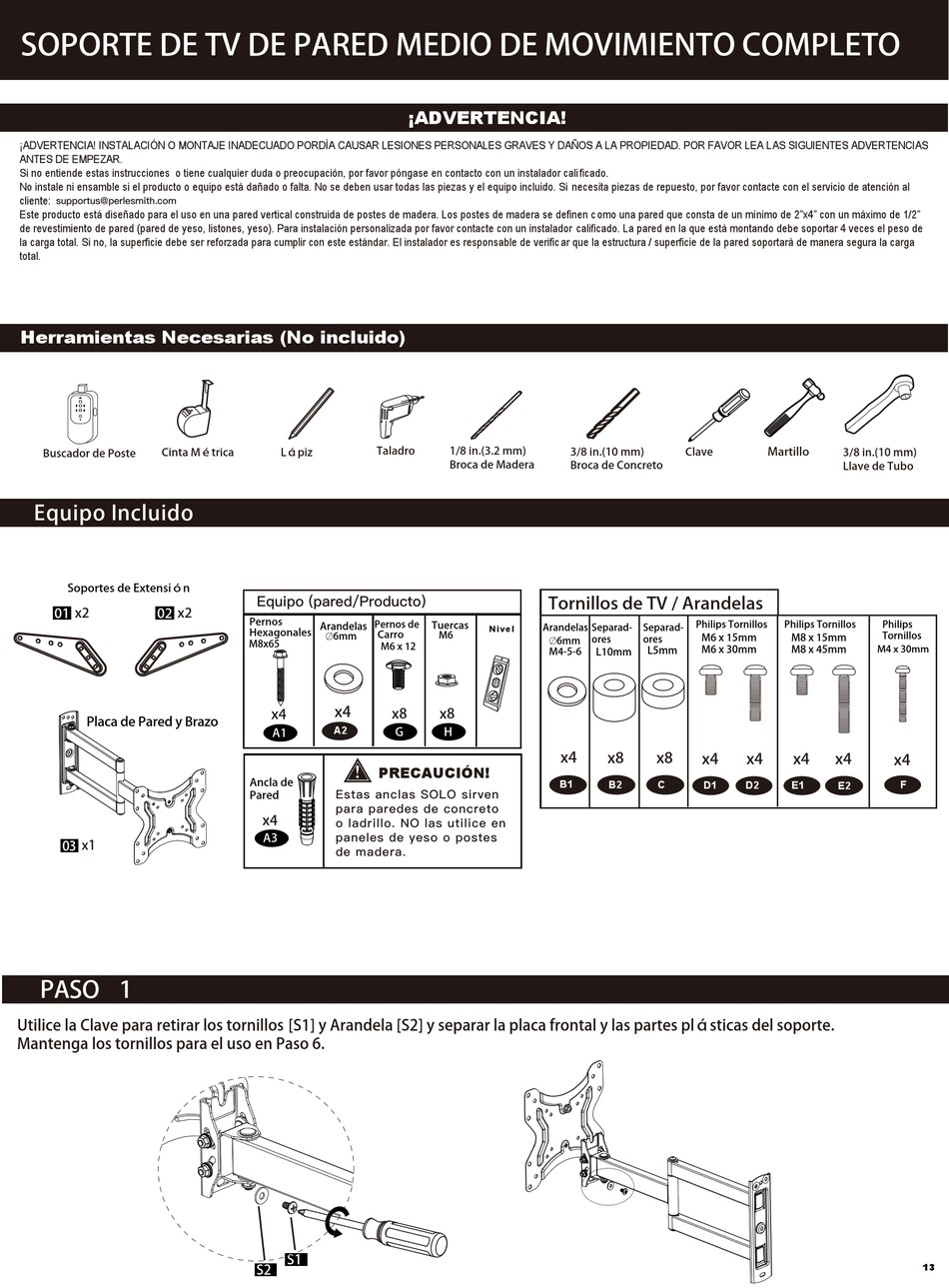

SOPORTE DE TV DE PARED MEDIO DE MOVIMIENTO COMPLETO SOPORTE DE TV DE PARED MEDIO DE MOVIMIENTO COMPLETO
¡ADVERTENCIA! INSTALACIÓN O MONTAJE INADECUADO PORDÍA CAUSAR LESIONES PERSONALES GRAVES Y DAÑOS A LA PROPIEDAD. POR FAVOR LEA LAS SIGUIENTES ADVERTENCIAS
ANTES DE EMPEZAR.
Si no entiende estas instrucciones o tiene cualquier duda o preocupación, por favor póngase en contacto con un instalador cali ficado.
No instale ni ensamble si el producto o equipo está dañado o falta. No se deben usar todas las piezas y el equipo incluido. Si necesita piezas de repuesto, por favor contacte con el servicio de atención al
cliente:
supportus@perlesmith.com
Este producto está diseñado para el uso en una pared vertical construida de postes de madera. Los postes de madera se definen c omo una pared que consta de un mínimo de 2"x4" con un máximo de 1/2"
de revestimiento de pared (pared de yeso, listones, yeso). Para instalación personalizada por favor contacte con un instalador calificado. La pared en la que está montando debe soportar 4 veces el peso de
la carga total. Si no, la superficie debe ser reforzada para cumplir con este estándar. El instalador es responsable de verific ar que la estructura / superficie de la pared soportará de manera segura la carga
total.
Herramientas Necesarias (No incluido)
Cinta Métrica
Buscador de Poste

Equipo Incluido

Soportes de Extensión
x2 x2
01 02
Placa de Pared y Brazo
x1
03
PASO 1
Utilice la Clave para retirar los tornillos [S1] y Arandela [S2] y separar la placa frontal y las partes plásticas del soporte.
Mantenga los tornillos para el uso en Paso 6.
¡ADVERTENCIA!
Taladro
Lápiz
Equipo (pared/Producto)
Pernos
Pernos de
Arandelas
Hexagonales
Carro
Ø6mm
M8x65
M6 x 12
x4
x4 x8
A2
G
A1
!
PRECAUCIÓN!
Ancla de
Estas anclas SOLO sirven
Pared
para paredes de concreto
x4
o ladrillo. NO las utilice en
paneles de yeso o postes
A3
de madera.
[S]
S1
[S]
S2
1/8 in.(3.2 mm) 3/8 in.(10 mm)
Broca de Madera
Broca de Concreto
Tornillos de TV / Arandelas
Tuercas
Arandelas Separad-
Nivel
M6
ores
Ø6mm
M4-5-6 L10mm
x8
H
x4
x8
B1
B2
Clave Martillo
Philips Tornillos Philips Tornillos
Separad-
M6 x 15mm M8 x 15mm
ores
M6 x 30mm M8 x 45mm
L5mm
x8 x4 x4 x4
C D1 D2 E1
3/8 in.(10 mm)
Llave de Tubo
Philips
Tornillos
M4 x 30mm
x4 x4
F
E2
