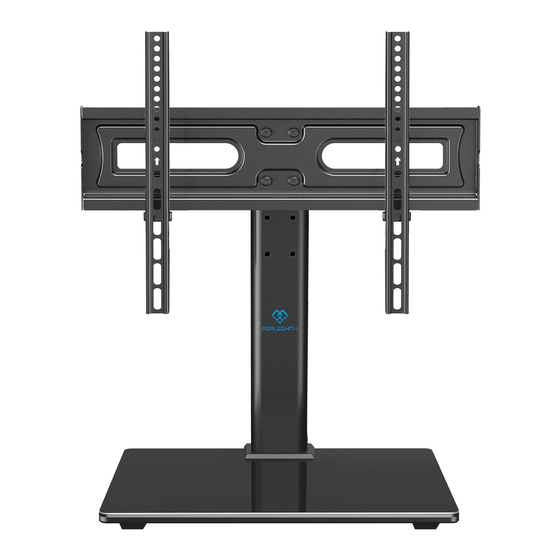

Perlesmith PSTVS15 Installationsanleitung
Verwandte Anleitungen für Perlesmith PSTVS15
Inhaltszusammenfassung für Perlesmith PSTVS15
- Seite 1 V3.0 PSTVS15 English ---------------------------------- 01-06 Deutsch ---------------------------------- 07-12 Français ---------------------------------- 13-18 Español ---------------------------------- 19-24 Italiano ---------------------------------- 25-30...
-
Seite 9: Wichtige Sicherheitshinweise
Komponenten unbeschädigt eingegangen sind. Ver- wenden Sie keine beschädigten oder defekten Teile. Wenn Sie Ersatzteile benötigen, wenden Sie sich bitte an den Kundendienst unter supportus@perlesmith.com •Es werden nicht alle enthaltenen Teile und Hardware verwendet. •Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. - Seite 10 Stützsäule zum Hartglas verbinden Schritt 1 （02） (01) Stützsäule Hartglas （B） (03） M6×25 Kunststoffhülle Bolzen Kunststoff Stahl Unterlegscheibe Unterlegscheibe （F） Fußpolster Schraubenschlüssel Legen Sie die Fußpolster den Ecken auf die Unterseite der Basis aus Hartglas Die Glasbasis mit den M6 * 25 Bolzen befestigen, Stahl Unterlegscheiben und Kunststoff...
- Seite 11 Schritt 2 TV zur Stützsäule verbinden （A） （04） TV Platte Schraubenmutter （E） Stahl M6x40 Bolzen Unterlegscheibe Schraubenschlüssel Schraubenschlüssel Anschließen der TV Platte an die Stützsäule mit den M6 * 40 Schrauben und der Halterung mit der Stahl Unterlegscheibe und der M6 Schraubenmutter （H）...
- Seite 12 Schritt 3 TV-Halterung an einem Fernseher montieren (05) TV Halter Unterlegscheibe (TV1) (TV2) M4x30 Bolzen M6x16 Bolzen M6x35 Bolzen (TV4) (TV3) M8x25 Bolzen M8x50 Bolzen (TV6) (TV5) 2.5mm Unterlegscheibe Abstandshalter (TV7) (TV8) 10mm Abstandshalter Abstandshalter VESA und TV Schrauben messen und überprüfen Messen Sie den Abstand zwischen den Löchern auf der Rückseite Ihres Fernsehgeräts (diese Maße können die 400mm...
- Seite 13 Option C (Für TV mit Curved Bildschirm) Falls die Länge der Schrauben zu lang ist, können die Distanzstücke mehrlagig verwendet werden. Wenn die Installation nach dem Ausprobieren verschiedener Methoden fehlschlägt, wenden Sie sich bitte an den Kundendienst unter supportus@perlesmith.com. TV1/TV2(M6x35) TV3/TV4 TV6/TV7/TV8...
- Seite 14 Option D (Für TV mit einer “Beule”) Abstandhalter sind möglicherweise NUR für 2 Löcher erforderlich. TV1/TV2(M6x35) TV3/TV4 TV2(M6x16) TV6/TV7/TV8 Option E Abstandshalter können erforderlich sein, wenn Klammern Kabel oder USB stören.
- Seite 15 Schritt 4 TV zur TV Platte verbinden und Kabel verwalten TV-Halterungen sind zwei höhenverstellbar. Sie können die richtige Höhe wählen. Die zweite Wahl Die erste Wahl Sicherheitsschloss “Bitte vorsichtig” Setzen Sie das Sicherheitsschloss in die Unterseite der Halterung ein und ziehen Sie die Schrauben fest.
