Bauanleitung 102.908
Kipplaster
9
5

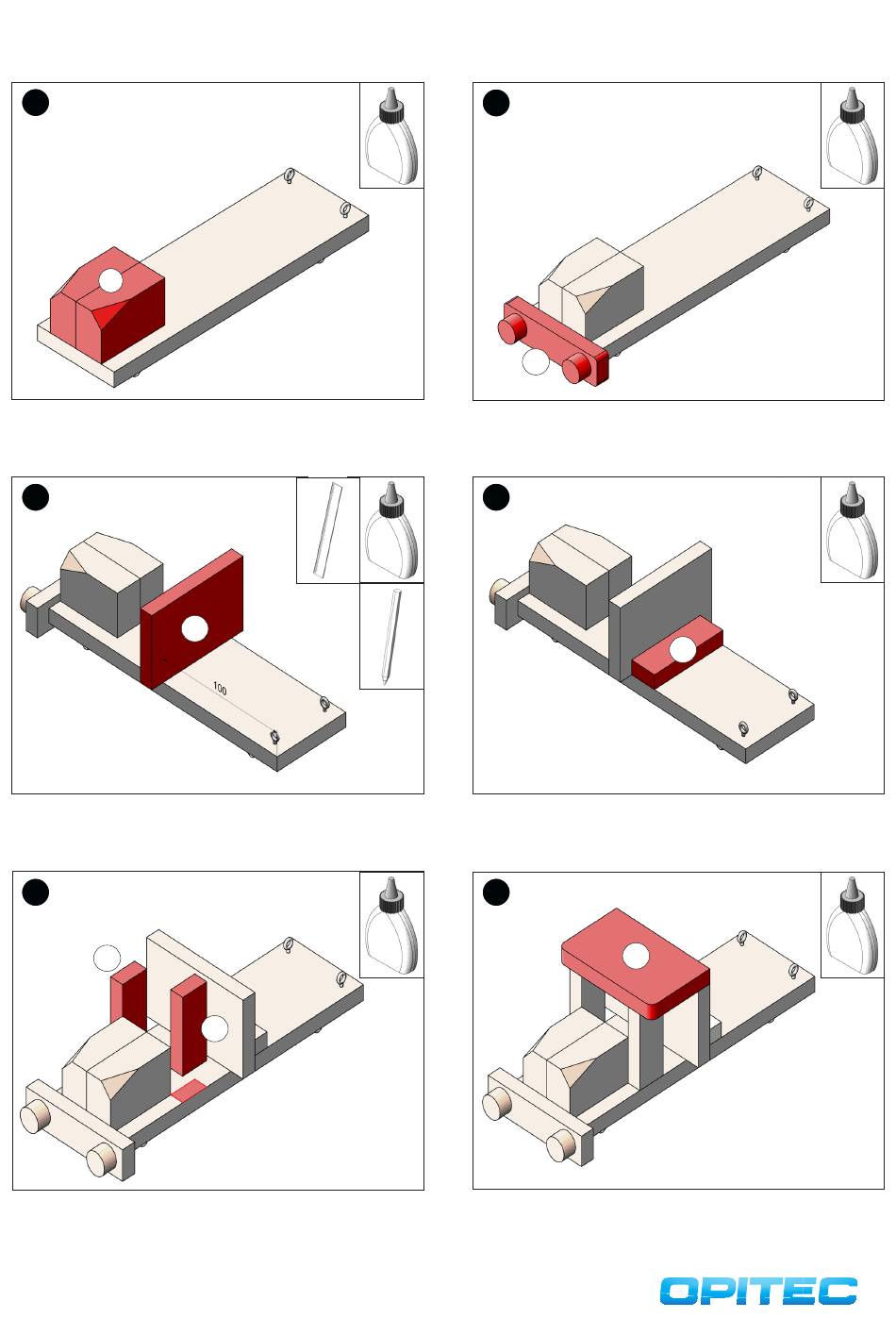

Den fertigen Motorblock (5) wie abgebildet auf der Oberseite der
Grundplatte (1) ausgemittelt und bündig zur Vorderkante aufleimen.
11
Von der Hinterkante 100mm abmessen und markieren. Anschließend
das Rückenteil (3b) wie abgebildet an dieser Position ausgemittelt
aufleimen.
13
2b
Die Auflage für den Kipper (2c) bündig zum Rückenteil (3b) auf die
Grundplatte aufleimen.
4
3b
2b
10
2a
Anschließend die fertige Stoßstange (2a) wie oben gezeigt ausgemit-
telt auf die Vorderkante leimen.
12
Die Auflage für den Kipper (2c) bündig zum Rückenteil (3b) auf die
Grundplatte aufleimen.
14
3a
Das Dach (3a) wie abgebildet bündig zur Rückwand (3b) aufleimen.
2c
