Bauanleitung 102.908
Kipplaster
4

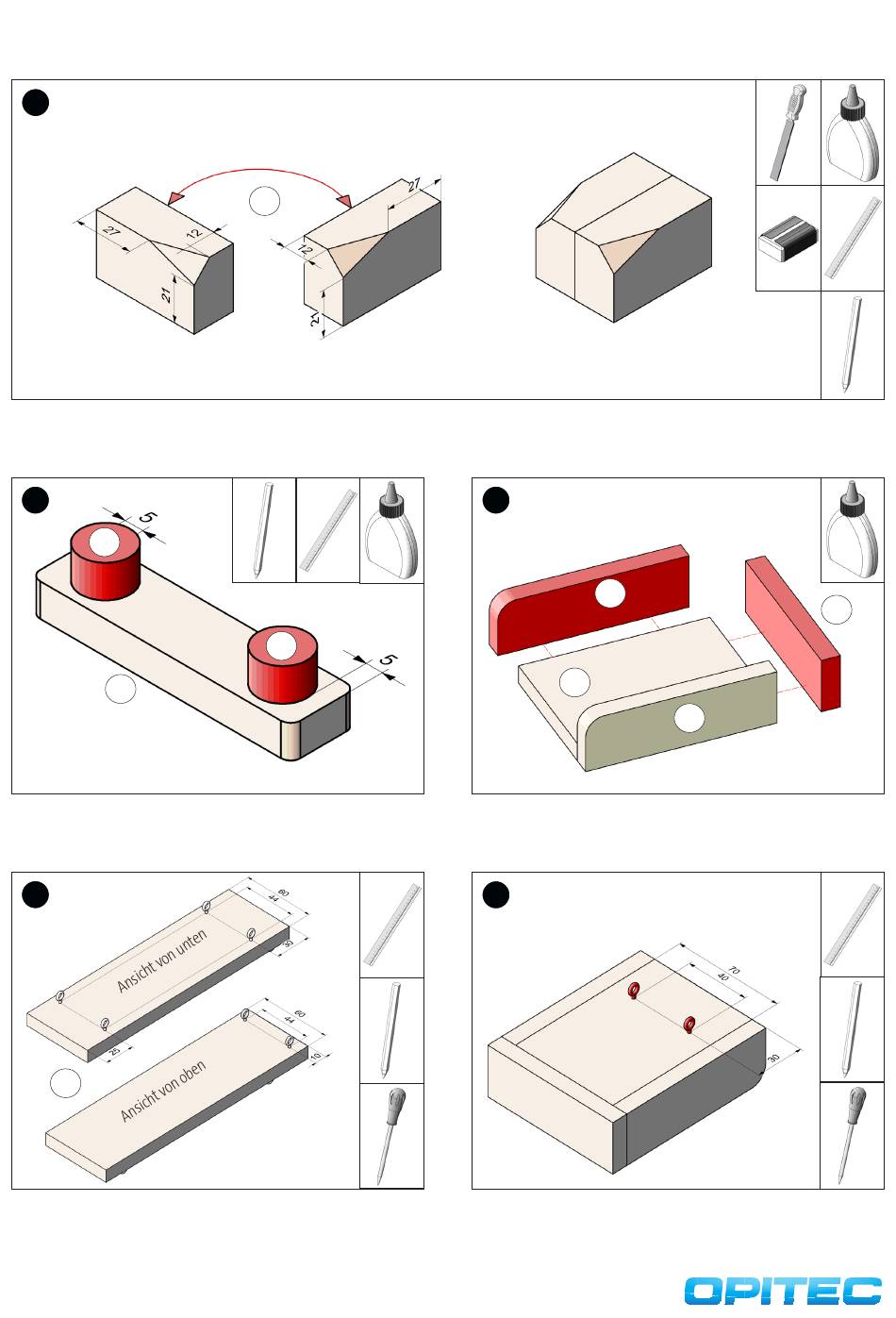

Bei beiden Holzleistenzuschnitten (5) nach Zeichnung je eine Ecke abfeilen. Zuschnitt sauber verschleifen und anschließend zusammen leimen. Leim
gut trocknen lassen.
5
10
2a
Je ein Holzrad (10) von aussen jeweils ca. 5mm eingerückt ausgemittelt
auf die Stoßstangenleiste (2a) aufleimen.
7
5
Die Positionen für die Ringschrauben auf der Grundplatte (1) nach
Bemaßung markieren und vorstechen. Anschließend die Ringschrau-
ben so eindrehen, dass die Ringschrauben senkrecht und parallel
3
5
10
6
4a
6
Die beiden Bordwände (4a) sowie das Teil (4b) wie abgenbildet um die
Sperrholzplatte (6) leimen.
8
Die Position für die Ringschrauben (9) auf der Unterseite des Kippers
nach Bemaßung markieren. Anschließend zwei Ringschrauben (9) so
eindrehen, dass die Ringschrauben senkrecht und parallel zueinander
stehen.
4b
4a
