Montage am Installationsort
6.4

Montagehinweise Verteilerschrank FS

Hinweise zu Transport beachten
Beachten Sie die Hinweise in dieser Anleitung zum Transport. Falls ein
-
Bodensockel eingesetzt wird, beachten Sie insbesondere die Hinweise zum
Unterfahren mit einem Hubwagen nach Entfernung der Frontblende und
Rückblende des Bodensockels.
Schritt
1
2
3
4
5
6
7
52
-
Aktion
Montageposition des Verteilerschranks FS auswählen. Dabei
Montagebedingungen beachten.
Montagerichtung der Wandbefestigungslaschen auswählen und
Montageposition der Wandbefestigungslaschen entsprechend der
Maßzeichnungen / Tabellen auf den Seiten 2 und 3 in der
Montageanleitung univers IP41 markieren
Montagelöcher für Bodenmontage des Bodensockels entsprechend
der Zeichnung markieren
Montagelöcher passend zum Befestigungsmaterial bohren.
Montagedübel vormontieren.
Schrank positionieren und anschließend sofort die Wandbefestigung
vornehmen. Montageschrauben festziehen.
Schrank mit Montageschrauben am Boden befestigen.
Montageschrauben festziehen.

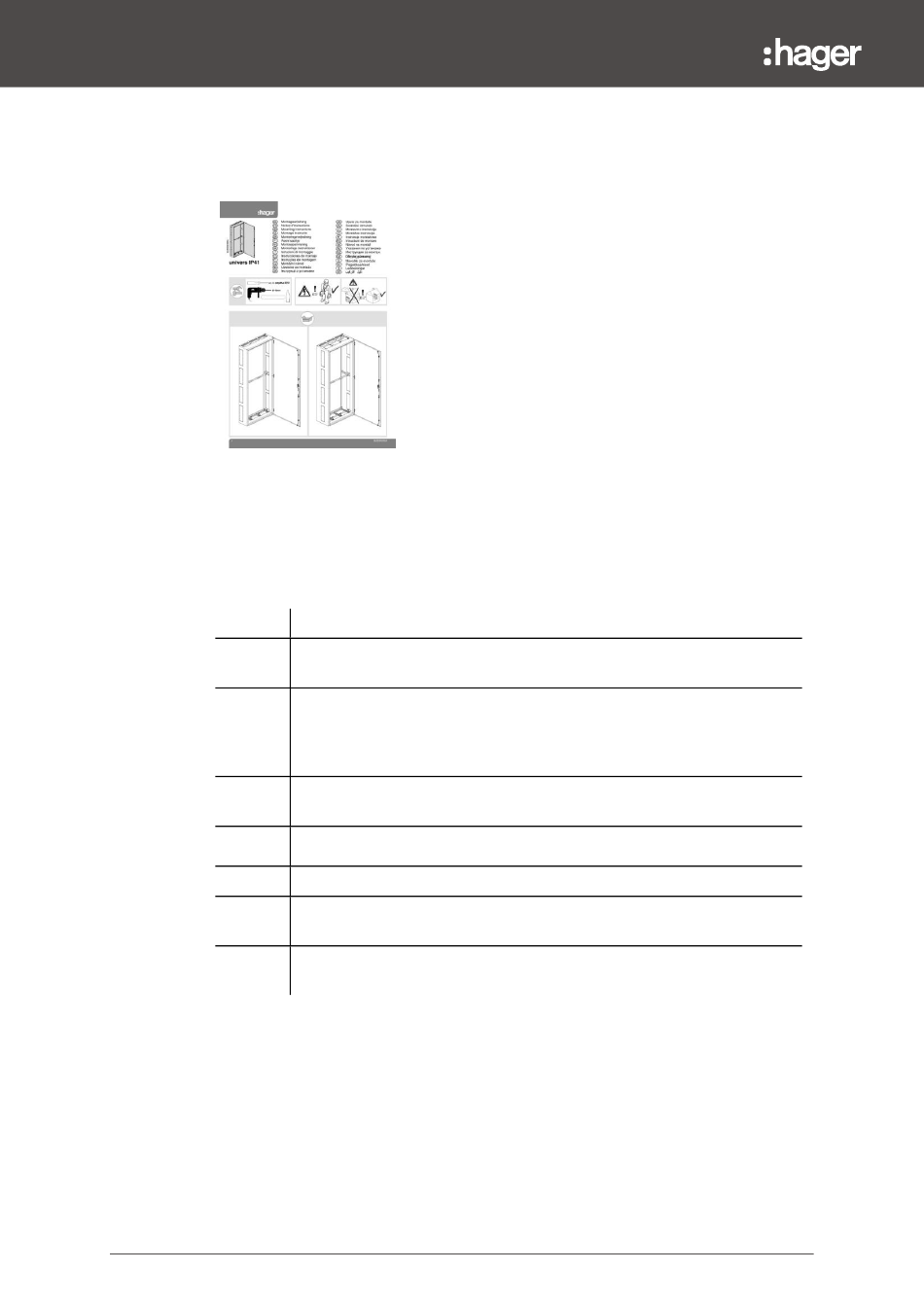

Beachten Sie die Montageanleitung
univers IP41
