- Seite 1 Handbuch Verteilerschränke FS Schutzart IP 41...
-
Seite 2: Inhaltsverzeichnis
Zu Ihrer Sicherheit Bestimmungsgemäße Verwendung Anforderungen an das befugte Personal Technische Daten Allgemeine Technische Daten Gewichtsangaben zu Schranktypen Bestellnummer-Kodierung Bestellreferenzen und Gehäuseabmessungen Über den Verteilerschrank FS Wichtige Eigenschaften Schrankausführungen Lieferumfang und Auslieferzustand Bodensockel und Zubehör 4.4.1 Kabelführung im Bodensockel 4.4.2 Nivellierfüße zum Höhenausgleich erhältlich... - Seite 3 5.9.2 Abdeckung für seitliche Kabeldurchführungen 5.10 Schrank-Schrank-Verbindung, 2 Schränke nebeneinander Montage am Installationsort Sicherheitshinweise Montage Montagebedingungen am Installationsort 6.2.1 Standort für den Verteilerschrank FS vorbereiten 6.2.2 Freiräume einhalten Wandbefestigungslaschen zur Schrankbefestigung Montagehinweise Verteilerschrank FS Transport und Lagerung Sicherheitshinweise bei Transport Transport des Verteilerschranks 7.2.1...
- Seite 4 Inhaltsverzeichnis 11 Glossar 12 Index Technische Änderungen vorbehalten...
-
Seite 5: Zu Diesem Handbuch
Zu diesem Handbuch Diese Anleitung ist Teil des Verteilerschranks FS. Gegenstand des Handbuchs Dieses Dokument richtet sich an Nutzer der Verteilerschränke FS von Hager. Das Handbuch vermittelt sicherheitsrelevante Informationen für die Elektrofachkraft und den Betreiber zu den Lebensphasen des Produkts. -
Seite 6: Verwendete Symbole Und Warnzeichen
Zu diesem Handbuch Verwendete Symbole und Warnzeichen Aufbau von Warnhinweisen Signalwort Art und Quelle der Gefahr! Folgen bei Missachtung der Gefahr Maßnahmen zur Abwehr der Gefahr Gefahrenstufen in Warnhinweisen Farbe Signalwort Folgen bei Nichtbeachtung GEFAHR Tod, schwere Körperverletzung WARNUNG Tod oder schwere Körperverletzung möglich VORSICHT Körperverletzung... -
Seite 7: Zu Ihrer Sicherheit
Umgebungstemperaturen müssen am Montageort eingehalten werden. Mit dem Verteilerschrank FS kann die Schutzart IP41 erreicht werden, also bei geschlossener Tür gegen feste Fremdkörper und Tropfwasser geschützt. Bei Montagearbeiten müssen die Hinweise in dieser Anleitung in Bezug auf die Einhaltung der Schutzart beachtet werden. - Seite 8 Zu Ihrer Sicherheit Fehlgebrauch Jede andere oder darüber hinausgehende Verwendung sowie Änderungen und Modifikationen am Verteilerschrank gelten als Fehlgebrauch. Hager haftet nicht für Schäden, die aus Fehlgebrauch entstehen. Einschränkung Betriebsbereiche In verschiedenen Bereichen darf der Verteilerschrank nicht eingesetzt werden, um Gefahren oder Schäden an der Umhüllung zu vermeiden. Der Verteilerschrank ist nicht geeignet in Bereichen, die eine höhere Schutzart erfordern,...
-
Seite 9: Anforderungen An Das Befugte Personal
Zu Ihrer Sicherheit Anforderungen an das befugte Personal Nur qualifizierte Elektrofachkräfte dürfen Schaltgerätekombinationen montieren, installieren, in Betrieb nehmen, Erweiterungen vornehmen, Störungsbeseitigung oder Wartungen vornehmen, demontieren und entsorgen. Die qualifizierten Elektrofachkräfte müssen prüfungserfahren sein bei Erstprüfung und anschließender Inbetriebnahme, Störungsbeseitigung und Wartung. Produkt-Lebensphase Mindest-Ausbildung, -Qualifikation oder -Befähigung Planung... -
Seite 10: Technische Daten
Mindest-Luftstrecken = 3 mm Mindest-Kriechstrecken = 5,6 mm Hager empfiehlt, die oben unter Un = 400 V / 690 V genannten Luft- und Kriechstrecken auch für Un = 230 / 400 V anzuwenden (Mindest-Luftstrecken = 8 mm, Mindest-Kriechstrecken = 11 mm). - Seite 11 Abfangschiene für Versteifung der Tragschienen (im Lieferumfang enthalten) Schutzklasse SK I geerdet Schutzart IP41 IP3X (hinter der Tür, vor Abdeckungen) Hinweis: Beachten Sie die Schutzart der Betriebsmittel. Ein Hager NH-Sicherungslasttrennschalter in Leistenbauform hat die Schutzart IP2X. Technische Änderungen vorbehalten...
- Seite 12 Technische Daten Schlagschutz IK07 rundum, außer Flansche (normseitig ausgenommen) Farbe Schrank RAL 7035 (lichtgrau) pulverbeschichtet und eingebrannt Bodensockel RAL 9005 (schwarz) pulverbeschichtet und eingebrannt Türen Frontbündig, aufliegend, Anschlag rechts oder links Blechtüren Mit Doppeltür ab Schrankbreite 1050 mm (≥ 4 Felder) Öffnungswinkel 110°...
-
Seite 13: Gewichtsangaben Zu Schranktypen
Technische Daten Leitungseinführungen Flanschöffnungen oben und unten, ohne Flansche (zur Einhaltung der Schutzart IP41 müssen Einführungsflansche eingesetzt werden) 400 mm tiefer Schrank mit zweiter Reihe Flanschöffnungen Kabeldurchführung von nebeneinander angereihten Schränken über seitliche Vorprägungen unter Nutzung vom Verbindungssatz FZ722A / FZ722B Vorprägungen für Kabeldurchführung vorgesehen Normen und Vorschriften geprüft nach EN 61439-1/-2/-3... -
Seite 14: Bestellnummer-Kodierung
* Höhe und Breite: Innenmaße; die Höhe ist jeweils ohne Bodensockel angegeben; die Höhe des Schranks variiert mit der Höhe des eingesetzten Bodensockels bzw. der Nivellierfüße. Die Verteilerschränke FS werden standardmäßig ohne Bodensockel ausgeliefert. Der Bodensockel ist bestellbar mit einer Höhe von 100 mm oder 200 mm. Bei Bedarf können zwei Bodensockel übereinander montiert werden (mit... -
Seite 15: Bestellreferenzen Und Gehäuseabmessungen
Technische Daten Bestellreferenzen und Gehäuseabmessungen Angegeben sind die Außenmaße. Tiefe Höhe Breite Gehäuse [mm] [mm] [mm] FS21E FS22E FS23E 1850 FS24E 1050 FS25E 1300 FS21G FS22G FS23G 1850 FS24G 1050 FS25G 1300 Höhenangabe: Schrankhöhe ohne Bodensockel PLE = Platzeinheiten (engl. mod.) Abmessungen Montage (siehe Montageanleitung) Technische Änderungen vorbehalten... -
Seite 16: Über Den Verteilerschrank Fs

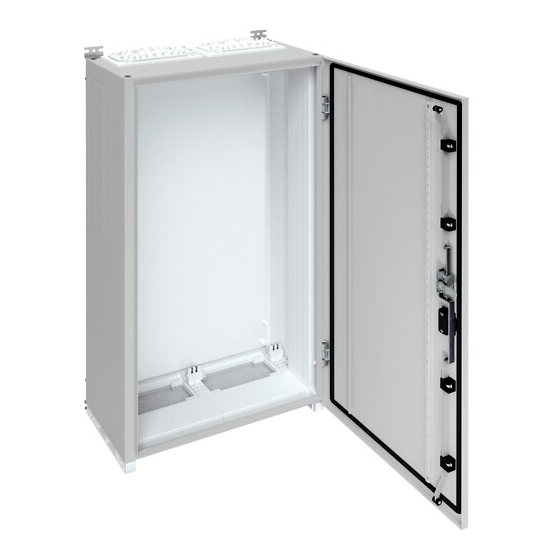

Über den Verteilerschrank FS Über den Verteilerschrank FS Wichtige Eigenschaften Anwendungsbereich der Verteilerschränke univers FS Standschrank vorbereitet für Innenausbausystem univers N / univers N Hochstrom Bemessungsspannung U = 400 V / 690 V oder 230 V / 400 V Bemessungsinsolationsspannung U... -
Seite 17: Schrankausführungen
Über den Verteilerschrank FS Schrankausführungen verfügbare Tiefen (Außenmaße) 275 und 400 mm verfügbare Breiten (Außenmaße) 300, 550, 800, 1050 und 1300 mm Höhe (Außenmaße) 1850 mm (ohne Bodensockel) Schutzklasse SK I Beispiele: Verteilerschrank FS21E mit Standardtür Verteilerschrank FS21G mit Standardtür Tiefe x Höhe x Breite: 275 x 1850 x 300 mm... -
Seite 18: Lieferumfang Und Auslieferzustand
Typenschild beachten Um Nachbestellungen zu erleichtern, sollten die Daten des auf dem Schrank angebrachten Typenschilds dokumentiert werden. Die Kennzeichnung der Schränke durch Hager erfolgt nach EN 61439-1, Absatz 6.1: a) Name des Herstellers der Schaltgerätekombination oder Warenzeichen b) Typenbezeichnung oder Kennnummer oder ein anderes Kennzeichen, aufgrund derer die notwendigen Informationen vom Hersteller der Schaltgerätekombination angefordert werden können... -
Seite 19: Bodensockel Und Zubehör
Schränke breiter als eine Europalette werden auf passenden Einwegpaletten geliefert. Schrank verpackt in Hager-Kartonage auf einer Palette stehend, mit Hager-Etikett 1 x oben sowie 1 x seitlich. Lieferumfang Schrank Schränke mit 400 mm Tiefe besitzen je Feld eine weitere Leitungseinführung. -
Seite 20: Kabelführung Im Bodensockel
Über den Verteilerschrank FS 4.4.1 Kabelführung im Bodensockel Vorprägungen in den seitlichen Sockelleisten Der Bodensockel besitzt auf beiden Schrankseiten jeweils zwei rechteckige Vorprägungen. Die Abmessungen der rechteckigen Vorprägung sind 65 x 65 mm und der innere Kreis hat einen Durchmesser von 40 mm. -
Seite 21: Nivellierfüße Zum Höhenausgleich Erhältlich
Doppeltüren geliefert. Bei Schränken mit Doppeltüren haben die Türen unterschiedliche Breiten und sind nicht symmetrisch aufgebaut. 4.5.1 Schließungen und Zugangssicherung Bei allen Verteilerschränken FS ist ab Werk ein 3-Punkt-Stangenverschluss mit Doppelbart-Schließeinsatz vormontiert. Diese Schließung kann gegen andere Schließungen ausgewechselt werden (siehe "Kapitel Schließungen als Ersatzteil"). -
Seite 22: Türverdrahtungsprofile
2 Felder, 500 mm Tür FZ739C 3 Felder, 750 mm Tür Leitungseinführungen Der Verteilerschrank FS bietet eine hohe Flexibilität für das Einführen von Leitungen. Flanschöffnungen (Leitungseinführungs-Öffnungen) im Verteilerschrank Der 275 mm tiefe Schrank hat je Feld jeweils eine Flanschöffnung im Deckblech und im Bodenblech. -
Seite 23: Universal-Leitungseinführungsflansch Fz402
Über den Verteilerschrank FS 4.6.1 Universal-Leitungseinführungsflansch FZ402 Die Verteilerschränke FS können mit vielen verschiedenen Flanschen ausgestattet werden, zum Beispiel mit dem Universal-Leitungseinführungsflansch FZ402: Bestell- Beschreibung Abbildung nummer FZ402 Universal- Leitungseinführungsflansch FZ401 Reparaturset zum Verschließen geöffneter Leitungseinführungen, Verschlussstopfen passend zu den Öffnungen in FZ402 Geöffnete Leitungseinführungen im Flansch FZ402 können mit Zubehör FZ401... -
Seite 24: Weitere Leitungseinführungsflansche Und Zubehör
Über den Verteilerschrank FS 4.6.2 Weitere Leitungseinführungsflansche und Zubehör Bestell- Beschreibung Abbildung / Beispielabbildung nummer FZ404 Leitungseinführung ohne Vorprägungen für individuell zu gestaltende Öffnungen FZ406M Leitungseinführung mit Vorprägungen: 15x M20 oder 13x M20 und 2x M25 FZ407M Leitungseinführung mit FZ406M Vorprägungen:... -
Seite 25: Schrankbelüftung
Über den Verteilerschrank FS 4.6.3 Schrankbelüftung In den Flansch FZ408M können Lüftungsklappen FZ417 eingebaut werden. Hinweise: Bauen Sie je eine Lüftungsklappe oben und unten im Schrank ein, um eine effektive Belüftung zu erzielen. Schneiden Sie die Flansche FZ408M für die Montage an der Vorprägung aus. -
Seite 26: Kabeltüllen Und Verschraubungen
Über den Verteilerschrank FS 4.6.4 Kabeltüllen und Verschraubungen Kabeltüllen / Stufentülle Für die Leitungseinführungsflansche FZ406M, FZ407M und FZ408M gibt es passende Kabeltüllen. Die Kabeltüllen können in den Flanschen ohne Gegenmutter durch Einstecken befestigt werden. Bestellnummer Größe Abbildung / Abbildungsbeispiel FZ409M... -
Seite 27: Kabelanschlusskasten
Über den Verteilerschrank FS Kabelanschlusskasten Der Kabelanschlusskasten erleichtert den Anschluss von großen Kabelquerschnitten, da die Kabel von vorne in den Kabelanschlusskasten eingelegt werden können. Innerhalb des Kabelanschlusskastens kann das Kabel aufgespleißt und abgefangen werden; die Verbindung in den Schrank ist einfacher. -
Seite 28: Kabelrangierkanal
Über den Verteilerschrank FS Kabelrangierkanal Zur Kaschierung von Zu- und Abgangsleitungen kann der Kabelrangierkanal über dem Verteilerschrank angebracht werden. Hierbei kann die lange oder die kurze Seite an die Wand geschraubt werden, wodurch sich die Maße für Höhe oder Breite vertauschen: 190 mm Höhe und 150 mm Tiefe oder... - Seite 29 Über den Verteilerschrank FS Montagebeispiel: Technische Änderungen vorbehalten...
-
Seite 30: Zubehör- Und Ersatzteile Für Den Schrankausbau
Druckknopfeinsatz vormontiert. Diese Schließung kann gegen andere Schließsysteme ausgewechselt werden, z. B. andere Schließeinsätze, Klinkengriffe und Schwenkhebelgriffe. Die nachfolgend aufgeführten Ersatzschließungen sind in allen Schränken der Reihen FR*, FS*, FA*, FT*, FL*S/SP sowie FG* verwendbar. Zubehör Bestellnummer / Abbildung Beschreibung Türschließungen... - Seite 31 Über den Verteilerschrank FS Zubehör Bestellnummer / Abbildung Beschreibung Türschließungen FZ537 Ersatzschließungen Schwenkhebel Zum Einbau in den Schwenkhebel FZ537 sind Euro-Profilhalbzylinder verfügbar. Als Ersatzteil sind sie gegen den Druckknopf auszuwechseln: Zubehör Bestellnummer / Beschreibung Abbildung Euro-Profihalbzylinder FZ506 Schließnr. 1242E für Schwenkhebel FZ519 Schließnr.
-
Seite 32: Ersatzteile Der Standardlieferform Und Gängiges Zubehör
Über den Verteilerschrank FS 4.9.2 Ersatzteile der Standardlieferform und gängiges Zubehör Zubehör Bestellnummer Abbildung / Beschreibung Tragschienenhalter UT90S Scharniersatz FZ797B Scharniersatz enthält: komplettes Scharnier, Stift und Sicherungsstift Wandbefestigungs- FZ829 laschen Set mit 4 Stück Türen Anschlag rechts oder links, Türen inklusive Verschluss und Scharniere Türverdrahtungsprofil... - Seite 33 Über den Verteilerschrank FS Zubehör Bestellnummer Abbildung / Beschreibung Abfangschiene FZ800 und UT21* (Abfangschiene UT21* und Befestigungsriegel FZ800* sind getrennt zu bestellen) - 770961600 Set mit Kabeln und Set mit Kabel Schrauben 300 mm, 4 mm für Tür - 770961700...
- Seite 34 Über den Verteilerschrank FS Zubehör Bestellnummer Abbildung / Beschreibung FZ818 Hartplastik Dokumenten- halter zum Kleben oder Schrauben Bodensockel Zubehör Bodensockel bestehend aus: mit Sockelhöhe 100 mm - 2 x Seitenteil, 2 x Blende und zugehörige oder 200 mm Schrauben, demontiert - Befestigungszubehör zur Verbindung an...
-
Seite 35: Ersatztüren Für Verteilerschränke
Über den Verteilerschrank FS 4.9.3 Ersatztüren für Verteilerschränke linke Tür rechte Tür (ohne Schloss) (mit Schwenkhebel) Schrank- Feld Felder Felder Feld Felder Felder Schrank breite Ersatztür breit breit breit breit breit breit FS21* FZ021S FS22* FZ022S FS23* FZ023S FS24* 1050... -
Seite 36: Innenausbau Und Montage
Innenausbau und Montage Innenausbau und Montage Hinweis: Beachten Sie die Anleitungen zum Innenausbausystem univers N von Hager. Erdungskonzept geerdeten Schränken müssen das Gehäuse und alle anderen leitfähigen Teile an den Potentialausgleich angeschlossen werden. Die Durchgängigkeit der Erdverbindung einzelner Tragschienen über leitfähige Bausteine (wie z. -
Seite 37: Schutzart Ip41 Einhalten
Leitungseinführungsflansche in den Schrank. Stellen Sie ebene / lotgerechte Montage des Schranks sicher. Der Verteilerschrank FS wird ohne Flansche im Bodenblech geliefert. Bei genormten Prüfbedingungen und bei Aufstellung mit Bodensockel auf ebenem Boden wurde die Schutzart IP41 nachgewiesen (Deckblech mit Flanschen verschlossen). -
Seite 38: Demontage Und Montage Der Türen
Innenausbau und Montage Demontage und Montage der Türen Die Türen sind mit Scharnierstiften zur schnellen Montage / Demontage der Tür versehen: Wichtige Hinweise: Sichern Sie vor einer Demontage der Tür den Schrank gegen Umkippen. Sichern Sie die Tür gegen Herausfallen. Die Tür hat ohne Scharnierstifte keinen Halt. -
Seite 39: Tragschienen
Innenausbau und Montage Tragschienen Die Tragschienen können im Rastermaß 25 mm befestigt werden im 275 mm tiefen Schrank in 3 verschiedenen Tiefen, im 400 mm tiefen Schrank in 8 verschiedenen Tiefen. Befestigungsmöglichkeiten der Tragschienen am Beispiel des Schranks FS23G Schrankmaße für Innenausbausystem univers N gemessen bei Tragschiene in vorderer oder hinterer Position: Technische Änderungen vorbehalten... - Seite 40 Innenausbau und Montage Montage der Tragschienen Zur Montage der Tragschienen im Schrank sind die Tragschienenbefestigungen / Aufnahmen UT90S zu verwenden. Die Tragschienenbefestigungen / Aufnahmen können durch Umschrauben in der Tiefe versetzt werden. Tagschienenbefestigung UT90S: Die Tagschienenbefestigungen UT90S sind im Schrank ab Werk befestigt, standardmäßig in Position 3 beim 275 mm tiefen Schrank und auf Position 8 beim 450 mm tiefen Schrank.
-
Seite 41: Abfangschiene Und Halterung
Innenausbau und Montage Abfangschiene und Halterung Zu dem Verteilerschrank FS wird standardmäßig eine Abfangschiene zusammen mit den Befestigungsriegeln mitgeliefert. Die Abfangschiene dient der zusätzlichen Versteifung der Tragschienen und verhindert seitwärts sowie vor und zurück Bewegungen des Innenausbausystems. Abfangschiene im 400 mm tiefen Schrank montiert. -
Seite 42: Quertraverse
Innenausbau und Montage Beachten Sie die Montagereihenfolge: Schritt Aktion Positionieren Sie die Abfangschiene im Schrank. Fixieren Sie die Tragschienen an der Abfangschiene. Dazu beiliegende Senkkopfschrauben verwenden. Montieren Sie die univers N-Bausteine auf den Tragschienen. Quertraverse Quertraversen werden genutzt, um die senkrechten Tragschienen zum Aufbau von mehrfeldigen Bausteinen zu unterbrechen. -
Seite 43: Absenkwinkel Für Quertraverse Oder Abfangschiene
Innenausbau und Montage Absenkwinkel für Quertraverse oder Abfangschiene zum Absenken der Quertraverse, Abfangschiene oder U-Schiene, in Verbindung mit der Verwendung der Zählertragplatten oder anderer tiefer Bausteine immer mitbestellen Bestellnummer Bezeichnung Absenkwinkel Abbildung UZ25A 2 Winkel 25 mm breit mit 2 Kontermuttern und 4 Schrauben * UZ25AK 2 gleichschenklige Winkel 25 mm breit mit 4 Schrauben *... -
Seite 44: Montageplatten
Innenausbau und Montage Montageplatten Es besteht die Möglichkeit, eine oder mehrere Montageplatten im Gehäuse zu montieren. 5.8.1 Montageplatte klein UZ*M1 Die Montageplatten in Bausteingröße UZ*M1 gehören zum Innenausbausystem univers N. Die Montageplatten werden auf jeweils zwei Tragschienen über mitgelieferte Schrauben befestigt. In den Montageplatten sind Aussparungen integriert, die das Befestigen von univers-Abdeckungen auf den Tragschienen ermöglichen. -
Seite 45: Montageplatten In Schrankhöhe Uz*Mp
Innenausbau und Montage 5.8.2 Montageplatten in Schrankhöhe UZ*MP Die Montageplatten UZ*MP werden ohne weiteres Zubehör direkt im Schrank über mitgelieferte Schrauben befestigt. Diese Montageplatten sind an das Rastermaß der Tragschienen angeglichen. Sie können diese Montageplatten daher in allen univers-Gehäusen mit 1800 mm Höhe (Innenmaß) einbauen. Höhe UZ*MP 1800 mm Breite... -
Seite 46: Seitliche Kabeldurchführungen
Innenausbau und Montage Seitliche Kabeldurchführungen Die seitlichen Vorprägungen sind für die Durchführung von Kabeln vorgesehen. Beispiel Kabeldurchführung Hinweis: Verbindungszubehör und Abstand Schränke beachten Zum Verbinden der Schranke ist das Zubehör FZ722A und FZ722B zu verwenden. Da die Türscharniere außenliegend sind, ist eine Kombination von zwei Schränken ohne Abstand zueinander nicht möglich. -
Seite 47: Abdeckung Für Seitliche Kabeldurchführungen
Achten Sie beim Herausschlagen auf gezieltes Schlagen, um die Seitenwand nicht zu verbiegen. 5.9.2 Abdeckung für seitliche Kabeldurchführungen Geöffnete seitliche Kabeldurchführungen können mit einer Abdeckung wieder verschlossen werden. Hager bietet dazu unter der Bestellnummer FZ447 die Blechabdeckung für diese Öffnungen an. Bestellnummer Beschreibung Abbildung... -
Seite 48: 5.10 Schrank-Schrank-Verbindung, 2 Schränke Nebeneinander
Schränken ohne Abstand zueinander nicht möglich. Bei Verwendung des Hager-Zubehörs sind der IP41-Schutz sowie die mechanische Stabilität weiterhin gewährleistet. Für die Verbindung von zwei nebeneinander montierten Schränken FS ist der jeweilige Verbindungssatz zwingend erforderlich (FZ722A, FZ722B). Der Verbindungssatz besteht aus Kantenschutzband, 4 m Dichtungsband, Anschraubblech / Blechwinkel. -
Seite 49: Montage Am Installationsort
Montagebedingungen am Installationsort Hinweise zu Montage-Voraussetzungen: Beachten Sie die bestimmungemäße Verwendung und insbesondere die Umgebungsbedingungen in den Technischen Daten. Für den Verteilerschrank FS muss zusätzlich zur Bodenbefestigung eine Wandbefestigung vorgenommen werden. Die Wand muss tragfähig sein. 6.2.1 Standort für den Verteilerschrank FS vorbereiten Ebener Untergrund für Bodenbefestigung... -
Seite 50: Freiräume Einhalten
+/- 2 mm je Meter betragen. Bei größeren Unebenheiten kann die Schutzart IP41 nicht garantiert werden. Gegebenenfalls mit geeignetem Unterlegematerial ausgleichen. Alternativ zum Bodensockel bietet Hager auch Nivellierfüße im Zubehör an (Leitungseinführungsflansche verwenden). Prüfen Sie Wand und Boden auf Tragfestigkeit, sichere Befestigungsmöglichkeiten und nicht-brennbaren Untergrund. -
Seite 51: Wandbefestigungslaschen Zur Schrankbefestigung
Montage am Installationsort Wandbefestigungslaschen zur Schrankbefestigung Im Lieferumfang des Verteilerschranks FS sind 2 Wandbefestigungslaschen enthalten. Durch Einsatz der Wandbefestigungslaschen ist ein Wandabstand zur Schrankrückwand vorgegeben. Vertikale oder horizontale Montage der Wandbefestigungslaschen möglich Wandbefestigungslaschen können oben am Schrank vertikal oder horizontal... -
Seite 52: Montagehinweise Verteilerschrank Fs
Unterfahren mit einem Hubwagen nach Entfernung der Frontblende und Rückblende des Bodensockels. Schritt Aktion Montageposition des Verteilerschranks FS auswählen. Dabei Montagebedingungen beachten. Montagerichtung der Wandbefestigungslaschen auswählen und Montageposition der Wandbefestigungslaschen entsprechend der Maßzeichnungen / Tabellen auf den Seiten 2 und 3 in der Montageanleitung univers IP41 markieren Montagelöcher für Bodenmontage des Bodensockels entsprechend... - Seite 53 Montage am Installationsort Bodenbefestigung mit Hilfe des Bodensockels Über versetzte Langlöcher im Bodensockel ist eine einfache Bodenbefestigung des Verteilerschranks möglich. Abmessungen und Positionierung des Bodensockels: Schrank- Sockel- Tiefe breite Breite [mm] W [mm] D [mm] A [mm] B [mm] 1050 1052 1022 1300...
-
Seite 54: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Sicherheitshinweise bei Transport WARNUNG Quetschgefahr durch Fallen, Verrutschen oder Kippen des Schranks beim Transport! Transport nur durch Fachpersonal. Bei Krantransport nur als Einzelschrank transportieren. Gewicht, Abmessungen und Lastverteilung beachten. Nur gesicherter Transport mit geeigneten Hilfsmitteln, Hebewerkzeug. - Seite 55 Transport und Lagerung Gewicht, Schwerpunkt und Ladungssicherung beachten Ermitteln Sie das Gewicht des Schranks. Beachten Sie den Schwerpunkt des einzelnen Schranks. Der Schwerpunkt des einzelnen Schranks ist abhängig vom Ausbauzustand. Beachten Sie die notwendige Ladungssicherung beim Transport. Dazu gehören auch die ausreichende Beschriftung der Ladung und die Warnung vor Gefahren (Schwerpunkte, Anschlagpunkte, Sicherungsmaßnahmen).
-
Seite 56: Transport Des Verteilerschranks
Transport und Lagerung Transport des Verteilerschranks Die Verteilerschränke können auf 2 Arten angehoben werden: durch Krantransport einzelner Schränke von oben, durch Bodentransport mit Stapler, Hubwagen oder Rolleneinrichtungen von unten. 7.2.1 Krantransport von einzelnen Verteilerschränken Hängen Sie niemals die Anschlagmittel / Tragseile am Schrankgerüst ein, sondern nur an den Kranösen / Ringschrauben. - Seite 57 Transport und Lagerung Kein Krantransport von verbundenen Schränken zulässig: Technische Änderungen vorbehalten...
-
Seite 58: Bodentransport Mit Stapler Oder Hubwagen
Transport und Lagerung 7.2.2 Bodentransport mit Stapler oder Hubwagen Beim Transport des bestückten Verteilerschranks FS muss der Schwerpunkt berücksichtigt werden. Damit der Schrank nicht umkippen oder verrutschen kann, muss er wie vom Transportgerätehersteller angegeben befestigt werden, z. B. mit Spanngurten. Beachten Sie die Anleitungen des Transportgeräteherstellers. -
Seite 59: Lagerung / Zwischenlagerung
Der Anwender legt nach DIN EN 61439-1 Beiblatt 1 Abschnitt 10.5 besondere Anforderungen zur Verpackung für die Lagerung fest, falls besondere Anwendungsanforderungen bestehen. Hager empfiehlt: Benutzen Sie unbeschädigte Transportverpackungen bis zur endgültigen Montage am Installationsort. Vorsichtsmaßnahmen vor anschließendem Transport Bei anschließendem Transport: Führen Sie eine Sichtkontrolle vor dem Transport auf zurückgelassene... -
Seite 60: Verpackung Wiederverwenden
Transport und Lagerung Verpackung wiederverwenden Die Verpackung ist mit Hager-Kartonage mit je einem Etikett oben und seitlich versehen, verschnürt und palettiert. Die Schränke selbst sind mit einem umlaufenden Bogen Kartonage geschützt. Technische Änderungen vorbehalten... -
Seite 61: Inspektion Und Wartung
Vorgaben der Hersteller von Geräten oder Betriebsmitteln in deren Anleitungen, nach geltenden nationalen Normen und Vorschriften. Hager empfiehlt, mindestens jährlich eine Prüfung durchzuführen: eine Sichtkontrolle (äußere Besichtigung), Schalthandlungen der einzelnen Schutzgeräte und Schaltgeräte. Dokumentieren Sie alle Prüfungen, beispielsweise in einem Prüfbuch. -
Seite 62: Mindestmaßnahmen Bei Inspektion / Wartung
Inspektion und Wartung Mindestmaßnahmen bei Inspektion / Wartung Für Schaltgerätekombinationen mit Verteilerschränken FS müssen mindestens untenstehende Wartungsbedingungen eingehalten werden (in Anlehnung an VDE 0100 Teil 610 für Schaltgerätekombinationen): Zu den wiederkehrenden Prüfungen bei Inbetriebnahme, bei Änderungen, nach Störungen oder in geeigneten Zeitabständen gehören:... -
Seite 63: Reinigen
Strahldüse zu einer direkten und indirekten Gefährdung des Personals führen. Keine Druckluft zum Reinigen verwenden! Keine Nassreinigung vornehmen! Entfernen Sie alle Verschmutzungen am Gehäuse, beachten Sie auch das Dachblech. Für Kunststoffoberflächen bietet Hager ein Reinigungsmittel unter der Bestellnummer VZ404 an. Technische Änderungen vorbehalten... -
Seite 64: Außerbetriebnahme, Demontage Und Entsorgung
Außerbetriebnahme, Demontage und Entsorgung Außerbetriebnahme, Demontage und Entsorgung Außerbetriebnahme Außerbetriebnahme nur durch Elektrofachkräfte Anlage abschalten Restenergien, Restspannungen und Resthitze beachten Anlage und Zuleitungen allpolig und allseitig freischalten Vor Wiedereinschalten sichern Spannungsfreiheit feststellen Zuleitung / Einspeisung abtrennen Anlage sicher verschließen Hinweisschild zur Außerbetriebnahme anbringen Demontage und Entsorgung Demontage nur durch Elektrofachkräfte Freischaltung und Spannungsfreiheit kontrollieren... -
Seite 65: 10 Anhang: Gewichtsangaben Und Verlustleistung
Anhang: Gewichtsangaben und Verlustleistung 10 Anhang: Gewichtsangaben und Verlustleistung 10.1 Gewichtsangaben zu Schranktypen Gehäuse Tiefe Breite Höhe Nettogewicht [mm] [mm] [mm] [kg] FS21E 1850 FS21G 1850 FS22E 1850 FS22G 1850 FS23E 1850 FS23G 1850 FS24E 1050 1850 FS24G 1050 1850 FS25E 1300 1850... -
Seite 66: 10.2.1 Verlustleistung Bei Wandaufbau
Anhang: Gewichtsangaben und Verlustleistung 10.2.1 Verlustleistung bei Wandaufbau Zulässige Verlustleistung P : Höhe 1850 mm, Tiefe* 275 mm Gehäuse Übertemperatur Δt 10 K 15 K 20 K 25 K 30 K Breite % Gehäuse- Mod. höhe 29,0 48,0 68,7 90,7 113,7 FR21…... -
Seite 67: 10.2.2 Verlustleistung Bei Wandeinbau
Anhang: Gewichtsangaben und Verlustleistung 10.2.2 Verlustleistung bei Wandeinbau Zulässige Verlustleistung P : Höhe 1850 mm, Tiefe* 275 mm Gehäuse Übertemperatur Δt 10 K 15 K 20 K 25 K 30 K Breite % Gehäuse- Mod. höhe 24,4 40,4 57,8 76,3 95,7 FR21…... -
Seite 68: 10.3 Montageanleitungen: Übersicht
Beachten Sie die Montageanleitungen zum Schrank und den Komponenten beim Innenausbau sowie bei der Montage am Installationsort. 6LE003350* 6LE000999* 6LE003001* Montageanleitung univers Absenkkit zur Absenkung Montageplatte univers N Schrank IP41 FS Quertraverse / Abfangschiene 6LE003357* 6LE005256* 6LE005258* Erdung bei Schutzklasse I Leitungseinführungsflansch Abfangschiene und Halterung Technische Änderungen vorbehalten... - Seite 69 Anhang: Gewichtsangaben und Verlustleistung 6FZ00200* 6LE005259* Kabelrangierkanal Türverdrahtungsprofil FZ-739x 6LE005255* 6LE005260* Schließzylinder / Verschlüsse Verbindungssatz 2 Schränke nebeneinander FZ721x Technische Änderungen vorbehalten...
- Seite 70 Glossar 11 Glossar EN 61439 / IEC 61439 / VDE 0660-600 Die Normenreihe EN 61439 ersetzte die Normenreihe EN 60439. Die Normenreihe EN 61439 hat das Ziel der Harmonisierung der Regeln und Anforderungen für Niederspannungs-Schaltgerätekombinationen. Bei der Normenreihe EN 61439 gilt immer der zutreffende Teil der Norm, wie beispielsweise EN 61439-6 Schienenverteilersysteme (busways), zusammen mit Teil 1 der Norm (EN 61439-1).
- Seite 71 Die Schaltgerätekombination kann für Innenraum- oder Freiluftaufstellung vorgesehen sein (bei Verteilerschränken FR und FS: Innenraumaufstellung). Die Schutzart eines DBO zur Innenraumaufstellung muss mindestens IP2XC sein. Der IK-Code gegen mechanische Einwirkung muss mindestens IK05 bei Innenraumaufstellung entsprechen. Es gilt mindestens der Verschmutzungsgrad 2.
- Seite 72 Glossar in der Einspeisung einer DBO vorgenommen. Der maximale zulässige I von 250 A kann somit auch über einen Leistungsschalter der Baugröße 400 A geführt werden. Dabei gelten folgende Voraussetzungen: - Der Bemessungsstrom der Schaltgerätekombination (I ) muss auf 250 A begrenzt sein. - Die Bedienung des Leistungsschalters durch Laien muss wirksam verhindert werden (Abschließvorrichtungen nutzen).
- Seite 73 Sicherheitshinweise bei Transport • 56 Demontage und Montage der Türen • 38 Sicherheitshinweise Montage • 50 Standort für Verteilerschrank FS vorbereiten • 50 EN 61439 / IEC 61439 / VDE 0660-600 • 72 Energie-Schaltgerätekombination (PSC) • 73 Tragschienen • 39 Erdungskonzept •...
