Innenausbau und Montage
5.8
Montageplatten
Es besteht die Möglichkeit, eine oder mehrere Montageplatten im Gehäuse zu
montieren.
5.8.1
Montageplatte klein UZ*M1
Die Montageplatten in Bausteingröße UZ*M1 gehören zum Innenausbausystem
univers N.
Die Montageplatten werden auf jeweils zwei Tragschienen über mitgelieferte
Schrauben befestigt. In den Montageplatten sind Aussparungen integriert, die
das Befestigen von univers-Abdeckungen auf den Tragschienen ermöglichen.
Dadurch ist die Position und Größe der Montageplatte im Schrank frei wählbar.
Materialstärke 2,5 mm, verzinkt
-
Bestellnummer
UZ31M1
UZ32M1
UZ41M1
UZ42M1
UZ51M1
UZ52M1
UZ61M1
UZ62M1

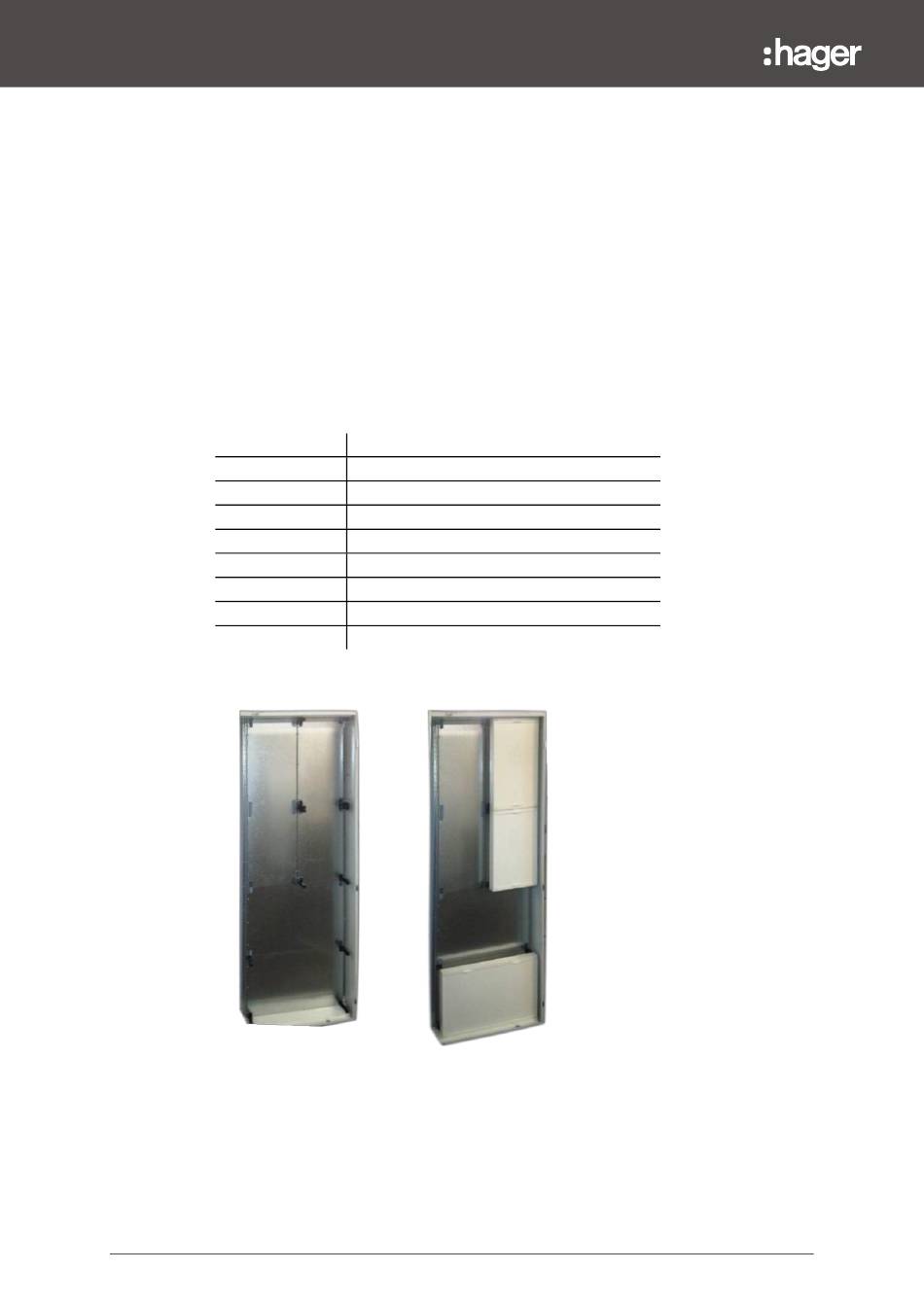

Einbau der Montageplatten UZ32M1 und UZ61M1, Beispiel:
- oben Montageplatten UZ61M1 eingebaut
- unten Montageplatte UZ32M1 eingebaut
44
Höhe / Breite der Montageplatte univers N
450 mm / 1 Feld breit
450 mm / 2 Felder breit
600 mm / 1 Feld breit
600 mm / 2 Felder breit
750 mm / 1 Feld breit
750 mm / 2 Felder breit
900 mm / 1 Feld breit
900 mm / 2 Felder breit
Technische Änderungen vorbehalten
