5.5

Abfangschiene und Halterung

Zu dem Verteilerschrank FS wird standardmäßig eine Abfangschiene zusammen
mit den Befestigungsriegeln mitgeliefert. Die Abfangschiene dient der
zusätzlichen Versteifung der Tragschienen und verhindert seitwärts sowie vor und
zurück Bewegungen des Innenausbausystems.

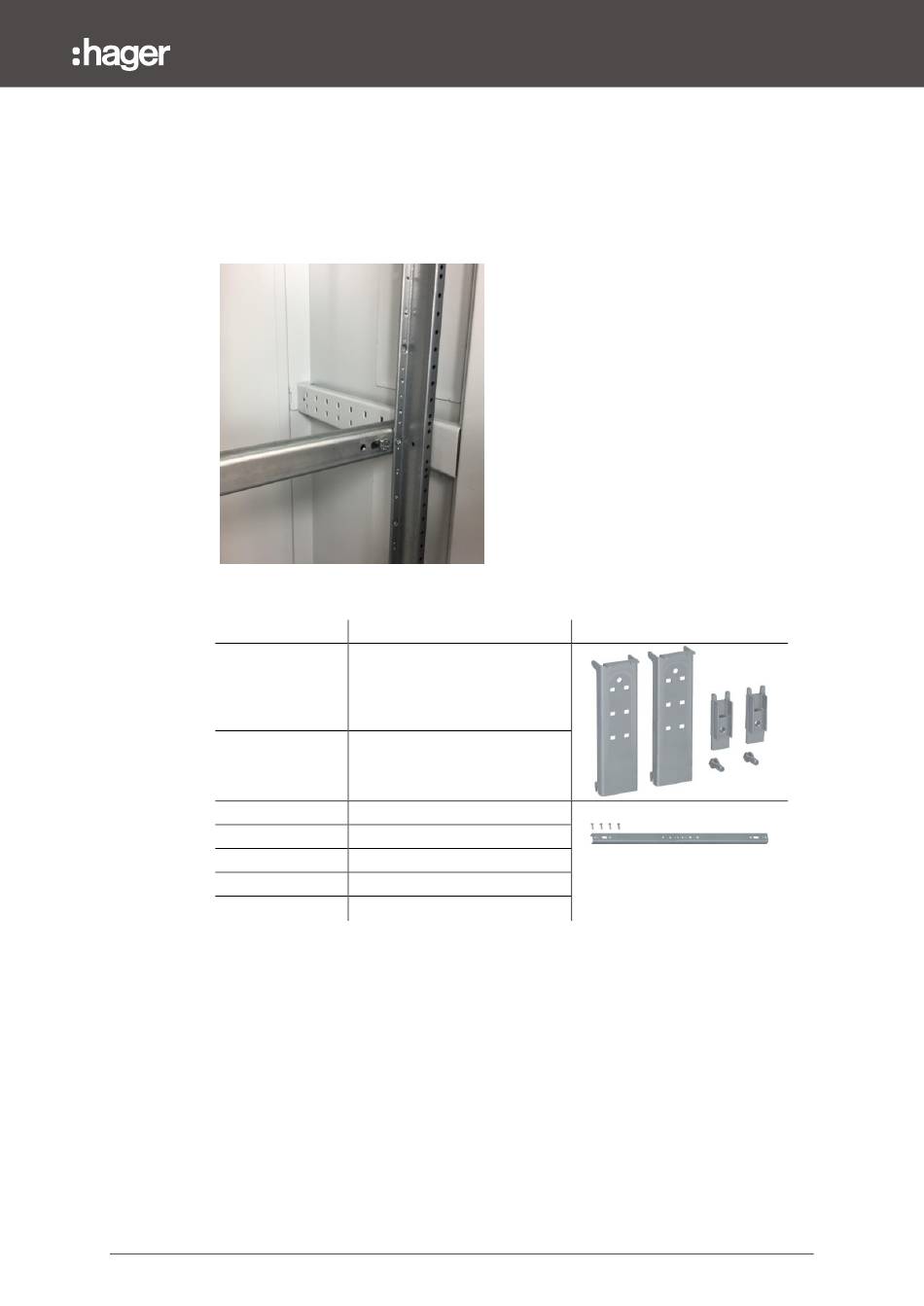

Abfangschiene im 400 mm tiefen Schrank montiert.
Bestellnummer
FZ800E
FZ800F
UT21A
UT21B
UT21C
UT21D
UT21E
Wählen Sie Abfangschienen entsprechend der Schrankbreite aus.
-
Wählen Sie die Befestigungsriegel für die Abfangschienen entsprechend der
-
Schrankvariante aus.
Abfangschiene montieren
In den Tragschienen sind in der Mitte immer jeweils 3 Bohrungen auf
unterschiedlicher Höhe (1 x mittig und ± 150 mm) vorgesehen, um die
Tragschiene an der Abfangschiene zu befestigen.
Verwenden Sie zur Montage der Tragschiene an der Abfangschiene
-
beiliegende Senkkopfschrauben. (Normale Schraubenköpfe würden sonst
das Montieren eines Bausteins an dieser Stelle verhindern.)
Technische Änderungen vorbehalten
Bezeichnung
Befestigungsriegel 275, IP41
Halterung Abfangschiene
Befestigungsriegel 400, IP41
Halterung Abfangschiene
Abfangschiene 250 mm
Abfangschiene 500 mm
Abfangschiene 750 mm
Abfangschiene 1000 mm
Abfangschiene 1250 mm
Innenausbau und Montage
Beispielabbildung
