Über den Verteilerschrank FS

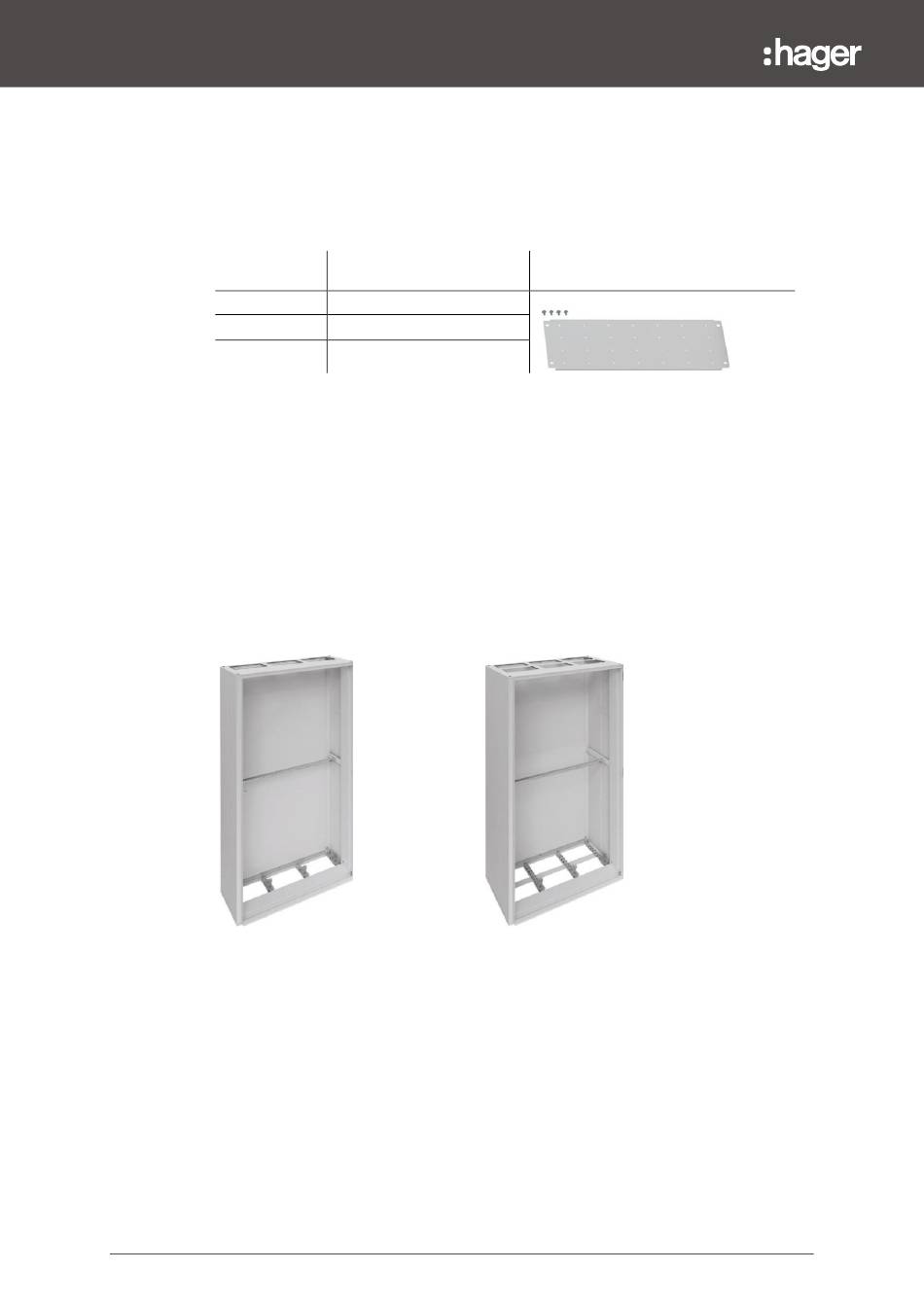

4.5.2 Türverdrahtungsprofile
Die Türverdrahtungsprofile / Versteifungsprofile auf der Innenseite der Volltür
können zur Befestigung von Türverdrahtung oder Plantaschen verwendet
werden.
Bestellnummer Verdrahtungsprofil, Breite
FZ739A
FZ739B
FZ739C
4.6 Leitungseinführungen
Der Verteilerschrank FS bietet eine hohe Flexibilität für das Einführen von
Leitungen.
Flanschöffnungen (Leitungseinführungs-Öffnungen) im Verteilerschrank
Der 275 mm tiefe Schrank hat je Feld jeweils eine Flanschöffnung im
-
Deckblech und im Bodenblech.
Der 400 mm tiefe Schrank hat je Feld jeweils zwei Flanschöffnungen im
-
Deckblech und im Bodenblech.
FS23E mit 275 mm Tiefe
je eine Flanschöffnung pro Feld
oben und unten
22
Tür
1 Feld, 250 mm Tür
2 Felder, 500 mm Tür
3 Felder, 750 mm Tür
FS23G mit 400 mm Tiefe
je eine Flanschöffnung pro Feld
oben und unten
Beispielabbildung
Technische Änderungen vorbehalten
