Bodenbefestigung mit Hilfe des Bodensockels
Über versetzte Langlöcher im Bodensockel ist eine einfache Bodenbefestigung
des Verteilerschranks möglich.

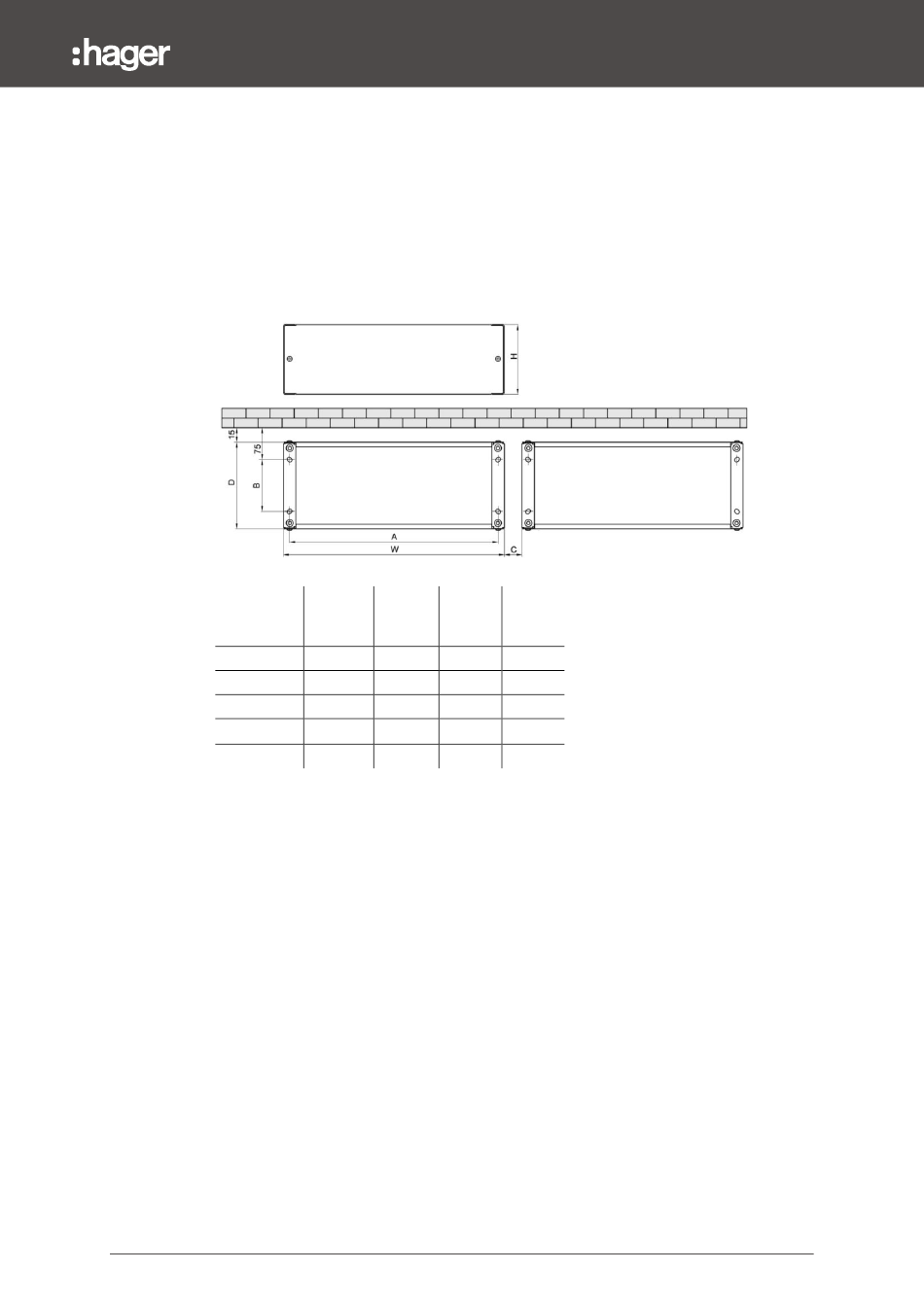

Abmessungen und Positionierung des Bodensockels:
Schrank-
breite
[mm]
300
550
800
1050
1300
Maß H die Sockelhöhe ist wahlweise 100 oder 200 mm
Maß C der Schrankabstand ist abhängig vom Schrankverbindungssatz,
bei FZ722A/B: 20 mm
Technische Änderungen vorbehalten
Sockel-
Tiefe
Breite
W [mm]
D [mm]
A [mm]
302
275
272
552
275
522
802
275
772
1052
275
1022
1302
275
1272
Montage am Installationsort
B [mm]
150
150
150
150
150
53
