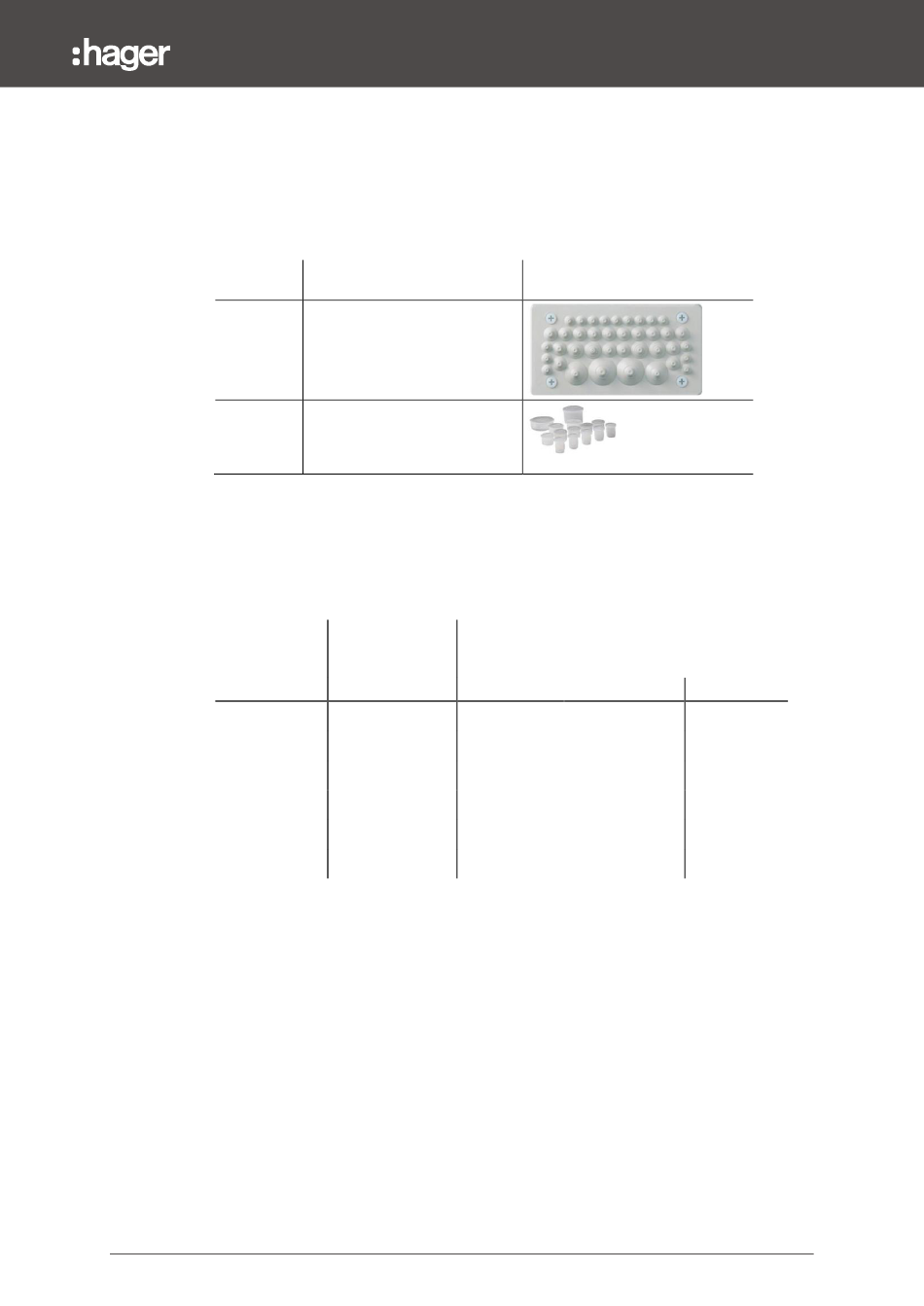

Universal-Leitungseinführungsflansch FZ402
Die Verteilerschränke FS können mit vielen verschiedenen Flanschen
ausgestattet werden, zum Beispiel mit dem Universal-Leitungseinführungsflansch
FZ402:
Bestell-
nummer
FZ402
FZ401
Geöffnete Leitungseinführungen im Flansch FZ402 können mit Zubehör FZ401
(Verschlusstopfen) wieder verschlossen werden, um die Schutzart
wiederherzustellen.
Der Universal-Leitungseinführungsflansch FZ402 bietet folgende Möglichkeiten
für das Einführen von Leitungen:
Anzahl der
Leitungen
24
12
4
2
2
1
Technische Änderungen vorbehalten
Beschreibung
Universal-
Leitungseinführungsflansch
Reparaturset zum Verschließen
geöffneter Leitungseinführungen,
Verschlussstopfen passend zu
den Öffnungen in FZ402
Leitungsdurch-
Leitungs-Querschnitte
messer von ... bis
von ... bis [mm²]
[mm]
NYM
9 - 11,5
3x1,5 - 5x1,5
11 - 16
3x2,5 - 5x4
12,5 - 20
3x4 - 5x10
13 - 27,5
3x4 - 4x25
16 - 32
3x6 - 4x35
25 - 50
4x25 - 5x25
Über den Verteilerschrank FS
Abbildung
NYY
H07RN-F
1x4 - 1x16
–
1x16 - 3x6
–
3x2,5 - 5x6
–
3x2,5 - 4x25
–
3x6 - 4x50
–
3x25 - 3x240
1x120 - 4x70
23
