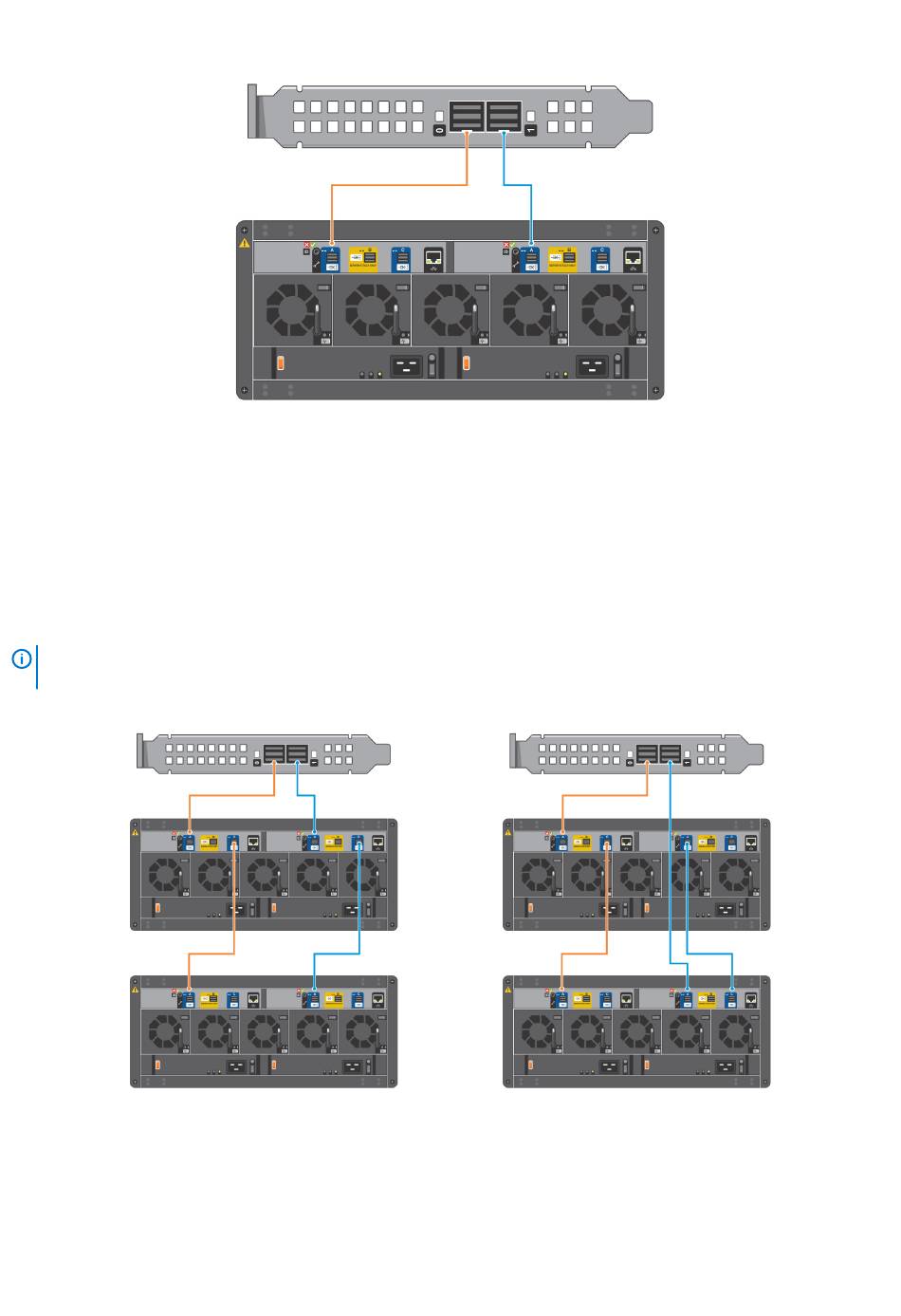

Abbildung 4. Einzelner HBA und 1 JBOD
Einzelner HBA und mehrere ME484 JBOD-
Speichergehäuse
Diese Konfiguration ist mit oder ohne Pfadredundanz auf HBA Port 1 gültig.
•
Maximal zwei ME484 JBOD-Speichergehäuse pro HBA
•
Maximal zwei HBAs pro Server
ANMERKUNG:
Die linke Seite dieser Abbildung ist eine symmetrische Konfiguration und die rechte Seite ist eine
asymmetrische Konfiguration.
Abbildung 5. Einzelner HBA und mehrere JBODs
Verkabeln von Hostservern mit dem ME484 JBOD-Speichergehäuse
