LED Beschreibung
4 HD mini-SAS Connector-
LEDs (A/B/C)
5 Ethernet Port-Link/Aktiver
Status (links)
6 Ethernet Port-Link-
Geschwindigkeit (rechts)
Die folgende Tabelle enthält zusätzliche Informationen über die LED-Zustände der Ports für die SAS-Porterweiterung:
Tabelle 2. LED-Aktivitätsstatus des ME484 JBOD-Speichergehäuses
Zustand
Keine Kabel vorhanden
Kabel vorhanden – Alle Verbindungen
vorhanden/keine Aktivität.
Kabel vorhanden – Alle Verbindungen
vorhanden/mit aggregierter Port-
Aktivität.
Kritischer Fehler – Ein Fehler, der
dazu führt, dass das Kabel nicht
mehr funktioniert oder nicht
gestartet werden kann (z. B.
Überspannung).
Nicht-kritischer Fehler – Ein Fehler,
der nicht dazu führt, dass die
Verbindung unterbrochen wird (z. B.
nicht alle Verbindungen sind
eingerichtet; zu hohe Temperatur).

DDIC-LEDs

DDIC unterstützt LFF 3,5- und SFF 2,5-Zoll-Festplatten.
Die folgende Abbildung zeigt den oberen Bereich der DDIC, wie angezeigt, wenn das Festplattenlaufwerk in einen Schublade-Steckplatz
eingesetzt wird:

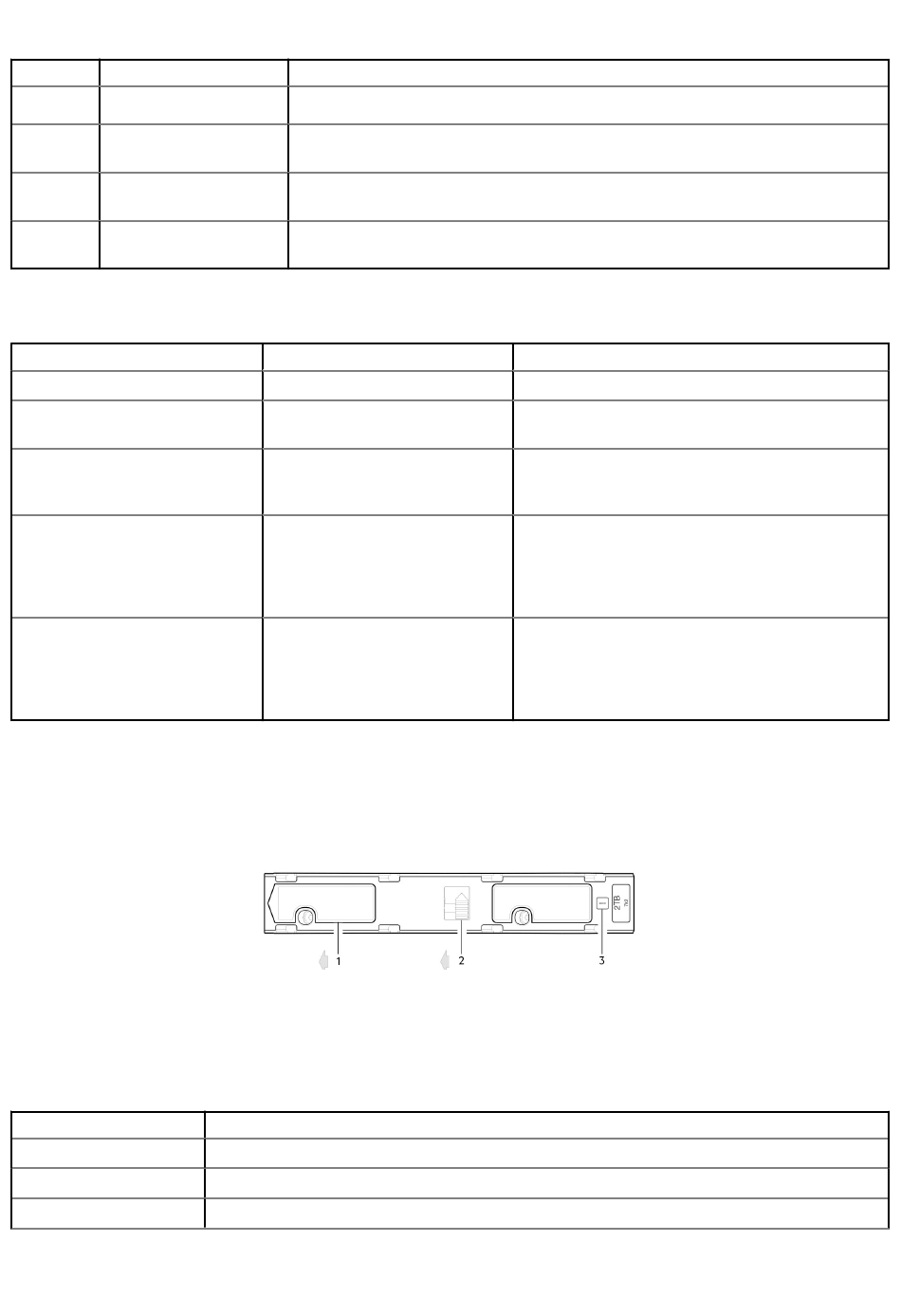

Abbildung 8. DDIC-LEDs – ME484 JBOD-Laufwerksteckplatz in der Schublade
1. Schiebeverriegelung (nach links verschiebbar)
2. Verriegelungstaste (abgebildet in der verriegelten Position)
3. Fehler-LED des Laufwerks
Tabelle 3. Beschreibungen der Schubladen-LEDs
Fehler-LED (gelb)
Aus
Aus
Blinkt: 1 s ein/1 s aus
14 LEDs
Definition
Aus – Das Erweiterungsmodul ist ausgeschaltet.
Siehe Tabelle 2. LED-Aktivitätsstatus des ME484 JBOD-Speichergehäuses
(grün) und Fehler- (gelb) LED-Zustände.
In dieser Konfiguration nicht verwendet.
In dieser Konfiguration nicht verwendet.
Aktivität (grün)
Aus
Ein
Blinkend
Aus
Blinkend
Status/Beschreibung*
Aus (Festplattenmodul/Gehäuse)
Nicht vorhanden
Identifizieren
Fehler (gelb)
Aus
Aus
Aus
Ein
Blinkt 1 s ein/1 s aus
für Aktivität-
