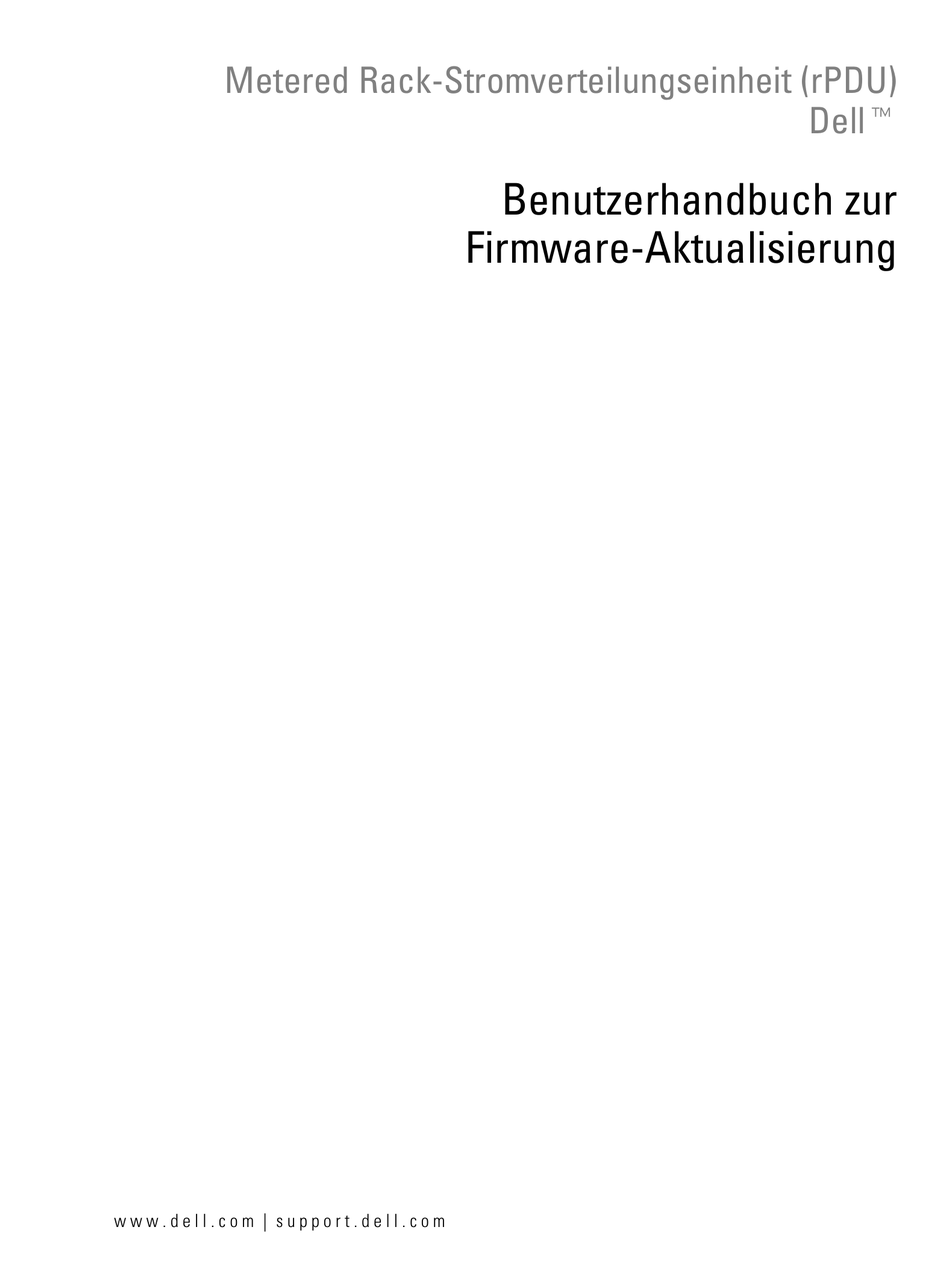

- Seite 1 Metered Rack-Stromverteilungseinheit (rPDU) Dellt Benutzerhandbuch zur Firmware-Aktualisierung w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
- Seite 2 Eine Vervielfältigung gleich welcher Art ist ohne schriftliche Genehmigung von Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Bei Dell und dem DELL Logo handelt es sich um Marken von Dell Inc. In diesem Dokument können weitere Marken und eingetragene Marken verwendet werden, die sich entweder auf die Personen beziehen, die diese Marken und Namen für sich beanspruchen, oder auf deren Produkte.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Unterstützte Gerätetypen ......... . Netzwerkaktualisierungen für NMC- und MCU-Firmware Bevor Sie beginnen . -
Seite 4: Einleitung
Einleitung Die Dell t Metered Rack-Stromverteilungseinheit (rPDU) verfügt über einen seriellen Anschluss sowie einen 10/100 Base-T Ethernet-Anschluss für externe Steuerung. Diese Anschlüsse werden nicht nur für die Überwachung und Verwaltung der gemessenen rPDUs, sondern auch für die Aktualisierung der Mikroprozessor-Steuereinheit (MCU)- und der Dell Netzwerkmanagementkarte (NMC)-Firmware verwendet. - Seite 5 Die rPDU-Frontblende wird folgendermaßen für Firmware-Flash-Aktualisierungen verwendet (siehe Abbildung 2): S Verwenden Sie den Ethernet-Anschluss für eine NMC- oder MCU-Firmware-Aktualisierung über das Netzwerk. S Verwenden Sie den seriellen Anschluss für eine serielle NMC- oder MCU-Firmware-Aktualisierung. S Verwenden Sie die Taste RESET (Zurücksetzen), um bei einer NMC-Firmware-Aktualisierung über das Netzwerk die NMC-Karte zurückzusetzen.
-
Seite 6: Unterstützte Gerätetypen
Unterstützte Gerätetypen Die rPDU NMC- und die MCU-Firmware-Aktualisierungen werden für die folgenden Modelle unterstützt: S DELLM0001 S DELLM001A S DELLM0002 S DELLM0003 S DELLM0004 S DELLM004A S DELLM0005 S DELLM0006 S DELLM0007 Einleitung... -
Seite 7: Netzwerkaktualisierungen Für Nmc- Und Mcu-Firmware
Netzwerkaktualisierungen für NMC- und MCU-Firmware In diesem Kapitel wird die Verwendung des Hilfsprogramms für die Netzwerkaktualisierung der Dell Metered Rack-Stromverteilungseinheit (rPDU) zur Aktualisierung der Dell Netzwerkmanagementkarte (NMC)- oder Mikroprozessor-Steuereinheit (MCU)-Firmware beschrieben. Hier finden Sie außerdem eine Beschreibung des Aktualisierungshilfsprogrammfensters und Informationen zu den Voraussetzungen der rPDU-Aktualisierung. -
Seite 8: Beschreibung Der Registerkarte „Network Upgrade" (Netzwerkaktualisierung)
Beschreibung der Registerkarte „Network Upgrade“ (Netzwerkaktualisierung) „ “ Auf der Registerkarte Network Upgrade (Netzwerkaktualisierung) der PDU Upgrade Utility (siehe Abbildung 3) können Sie Folgendes: S Auswählen der Firmware-Datei für diese Aktualisierung S Überprüfen der eindeutigen rPDU- und Firmware-Identifizierungsdaten vor Beginn der rPDU-Aktualisierung S Starten der rPDU-Firmware-Aktualisierung Beschreibungen zu den Feldern und Schaltflächen auf der Registerkarte „Network Upgrade“... -
Seite 9: Herstellen Der Netzwerkverbindung
Tabelle 1. Beschreibungen zur Registerkarte „Network Upgrade“ (Netzwerkaktualisierung) (Fortsetzung) Feld Zweck Beschreibung Modify (Ändern) Aktionsschaltfläche Ermöglicht die Eingabe des Kennworts, das Sie zum Fortfahren benötigen. Remove (Entfernen) Aktionsschaltfläche Entfernt ein rPDU-Aktualisierungsziel aus der Liste. Discover (Abrufen) Aktionsschaltfläche Ruft eine Liste der rPDUs in Ihrem Netzwerk ab. „... - Seite 10 Stellen Sie sicher, dass der PC, den Sie für die Firmware-Aktualisierung verwenden, mit demselben Netzwerk verbunden ist. Zum Netzwerk Zum Netzwerk Abbildung 4. Anschließen der rPDU im Netzwerk Netzwerkaktualisierungen für NMC- und MCU-Firmware...
-
Seite 11: Aktualisieren Der Firmware
Aktualisieren der Firmware Die Vorgehensweise für die Flash-Aktualisierung über das Netzwerk wird in der folgenden Reihenfolge beschrieben: S Vorbereiten der rPDU für die Aktualisierung S Zugreifen auf die Benutzeroberfläche für die Netzwerkaktualisierung S Auswählen der Aktualisierungseinstellungen S Identifizieren der zu aktualisierenden rPDU S Auswählen, ob die NMC- oder die MCU-Firmware aktualisiert werden soll S Abschließen des Aktualisierungsvorgangs HINWEIS:... - Seite 12 So wählen Sie die zu aktualisierende rPDU aus: Klicken Sie auf Discover (Abrufen), um eine Liste der rPDUs in Ihrem Netzwerk einschließlich IPv4- bzw. IPv6-Adressen abzurufen. Vergewissern Sie sich, dass die zu aktualisierende rPDU im Bereich PDU List (PDU-Liste) angezeigt wird Abbildung 6).
- Seite 13 Klicken Sie auf Modify (Ändern). Das Popup-Fenster Modify (Ändern) wird angezeigt. Geben Sie im Feld „Password“ das Kennwort admin ein und klicken Sie auf OK (siehe Abbildung 8). Abbildung 8. Angeben des Benutzerkennworts HINWEIS: Das Kennwort wird mithilfe von Sternchen angezeigt. So wählen Sie aus, ob die rPDU NMC- oder die MCU-Firmware aktualisiert werden soll: Aktualisieren Sie die NMC- oder die MCU-Firmware? Wenn Sie die NMC-Firmware aktualisieren möchten, fahren Sie mit Schritt 9 fort.
- Seite 14 Vergewissern Sie sich unter Image Information (Abbildinformationen), dass die Option „NMC“ ausgewählt ist (siehe Abbildung 9). Abbildung 9. Überprüfen der Auswahl „NMC“ Netzwerkaktualisierungen für NMC- und MCU-Firmware...
- Seite 15 10 Klicken Sie auf Open (Öffnen), um eine Liste der gültigen NMC-Firmware-Aktualisierungsdateien anzuzeigen. Wählen Sie aus, welche Aktualisierungsdatei für die Flash-Aktualisierung verwendet werden soll (siehe Abbildung 10). Abbildung 10. Auswählen der Firmware-Aktualisierungsdatei 11 Fahren Sie zum Starten der Aktualisierung mit Schritt 14 fort. Netzwerkaktualisierungen für NMC- und MCU-Firmware...
- Seite 16 12 Vergewissern Sie sich unter Image Information (Abbildinformationen), dass die Option „MCU“ ausgewählt ist (siehe Abbildung 11). Abbildung 11. Überprüfen der Auswahl „MCU“ Netzwerkaktualisierungen für NMC- und MCU-Firmware...
- Seite 17 13 Klicken Sie auf Open (Öffnen), um eine Liste der gültigen MCU-Firmware-Aktualisierungsdateien anzuzeigen. Wählen Sie die Aktualisierungsdatei aus (siehe Abbildung 12). Abbildung 12. Auswählen der Firmware-Aktualisierungsdatei So starten Sie die Firmware-Flash-Aktualisierung: 14 Klicken Sie im Fenster PDU Upgrade Utility auf Upgrade (Aktualisieren). Netzwerkaktualisierungen für NMC- und MCU-Firmware...
- Seite 18 15 Eine Bestätigungsmeldung wird angezeigt. Wenn die ausgewählte Firmware-Version älter als die vorhandene Firmware ist, werden Sie aufgefordert, die Auswahl der Version für die Aktualisierung zu bestätigen (siehe Abbildung 13 und Abbildung 14). Klicken Sie auf OK, um die Version zu bestätigen, oder auf Cancel (Abbrechen), um zu Schritt 8 zurückzukehren und eine andere Firmware-Aktualisierungsdatei für die NMC oder MCU auszuwählen.
- Seite 19 Gehen Sie zum Wiederholen der Aktualisierung folgendermaßen vor: 1. Beginnen Sie erneut mit Schritt 4, klicken Sie erneut auf Discover (Abrufen) und starten Sie die Aktualisierung erneut. 2. Schlägt der erneute Aktualisierungsversuch fehl, wenden Sie sich an den Dell User Support unter www.support.dell.com Aktualisierung nicht möglich...
- Seite 20 Abbildung 16. Deaktivierte Einstellung „Network Upgrade“ (Netzwerkaktualisierung) Abbildung 17. Aktivieren der Einstellung „Network Upgrade“ (Netzwerkaktualisierung) Netzwerkaktualisierungen für NMC- und MCU-Firmware...
-
Seite 21: Serielle Aktualisierungen Für Nmc-Firmware
Serielle Aktualisierungen für NMC-Firmware In diesem Kapitel wird die Verwendung des Hilfsprogramms für die serielle Aktualisierung der Dell Metered Rack-Stromverteilungseinheit (rPDU) zur Aktualisierung der Dell Netzwerkmanagementkarte (NMC)-Firmware beschrieben. Hier finden Sie außerdem eine Beschreibung des Aktualisierungshilfsprogrammfensters und Informationen zu den Voraussetzungen der rPDU-Aktualisierung. -
Seite 22: Beschreibung Der Registerkarte „Serial Upgrade" (Serielle Aktualisierung)
Beschreibung der Registerkarte „Serial Upgrade“ (Serielle Aktualisierung) Auf der Registerkarte „Serial Upgrade“ (Serielle Aktualisierung) der PDU Upgrade Utility (siehe Abbildung 18) können Sie Folgendes: S Auswählen der NMC-Firmware-Datei für diese Aktualisierung S Überprüfen der eindeutigen rPDU- und Firmware-Identifizierungsdaten vor Beginn der rPDU-Aktualisierung S Starten der rPDU-Firmware-Aktualisierung Beschreibungen zu den Feldern und Schaltflächen auf der Registerkarte „Serial Upgrade“... -
Seite 23: Aktualisieren Der Netzwerkmanagementkarten-Firmware
Schließen Sie das serielle Kabel über den RJ-45-Stecker am seriellen Anschlussport der rPDU an (siehe Abbildung 19). Abbildung 19. Anschließen des PC am seriellen rPDU-Anschluss Aktualisieren der Netzwerkmanagementkarten-Firmware Die Vorgehensweise für die serielle NMC-Flash-Aktualisierung wird in der folgenden Reihenfolge beschrieben: S Vorbereiten der rPDU für die Aktualisierung S Zugreifen auf die Benutzeroberfläche für die serielle Aktualisierung S Identifizieren der zu aktualisierenden rPDU... - Seite 24 Schalten Sie alle Trennschalter in ON-Stellung (EIN). HINWEIS: Während des Startvorgangs wird der „Dell Startup LCD“-Bildschirm (Dell-LCD-Start) auf der rPDU fünf Sekunden lang angezeigt und wechselt dann standardmäßig zum Bildschirm „Input Status“ (Statusübersicht). Drücken Sie die Taste RESET (Zurücksetzen) mehr als zehn Sekunden lang (siehe Abbildung 19).
- Seite 25 Klicken Sie auf die Schaltfläche Open (Öffnen) und wählen Sie die NMC-Flash-Aktualisierungsdatei aus (siehe Abbildung 21). HINWEIS: Die NMC-Flash-Aktualisierungsdatei liegt als Binärdatei (*.bin) vor. Abbildung 21. Auswählen der NMC-Flash-Aktualisierungsdatei Serielle Aktualisierungen für NMC-Firmware...
- Seite 26 So starten Sie die Firmware-Flash-Aktualisierung: Wählen Sie die Zeile der NMC aus, die aktualisiert werden soll, und klicken Sie auf Upgrade (Aktualisieren) (siehe Abbildung 22). Abbildung 22. Identifizieren der zu aktualisierenden NMC Eine Bestätigungsmeldung wird angezeigt. Wenn die ausgewählte Firmware-Version älter als die vorhandene NMC-Firmware ist, werden Sie aufgefordert, die Auswahl der Version für die Aktualisierung zu bestätigen (siehe Abbildung 23).
- Seite 27 Gehen Sie zum Wiederholen der Aktualisierung folgendermaßen vor: 1. Beginnen Sie erneut mit Schritt 4, klicken Sie erneut auf Discover (Abrufen) und starten Sie die Aktualisierung erneut. 2. Schlägt der erneute NMC-Aktualisierungsversuch fehl, wenden Sie sich an den Dell User Support unter www.support.dell.com...
-
Seite 28: Serielle Aktualisierungen Für Mcu-Firmware
Serielle Aktualisierungen für MCU-Firmware In diesem Kapitel wird die Verwendung des Hilfsprogramms für die serielle Aktualisierung der Dell Metered Rack-Stromverteilungseinheit (rPDU) zur Aktualisierung der Mikroprozessor-Steuereinheit (MCU)-Firmware beschrieben. Hier finden Sie außerdem eine Beschreibung des Aktualisierungshilfsprogrammfensters und Informationen zu den Voraussetzungen der rPDU-Aktualisierung. - Seite 29 Beschreibungen zu den Feldern und Schaltflächen im Fenster des UPS/PDU Upgrade Software-Hilfsprogramms finden Sie in Tabelle 5. Tabelle 5. Beschreibungen zu UPS/PDU Upgrade Software Feld Zweck Beschreibung UPS/PDU Firmware File (USV/ Aktualisierungseinstellung Gibt eine Liste der rPDU-Firmware-Versionen aus. Die Pro PDU-Firmware-Datei) grammreferenznummer und die Firmware-Version werden in der Spalte UPS/PDU Information (USV/PDU-Informationen)
-
Seite 30: Herstellen Der Seriellen Verbindung
Herstellen der seriellen Verbindung Überprüfen Sie vor der seriellen MCU-Aktualisierung, ob Sie eine geeignete Verbindung zur rPDU herstellen können. So stellen Sie eine serielle Verbindung zwischen der rPDU und einem PC her: Nehmen Sie das RJ-45/DB-9 (RS-232)-Kabel zur Nutzung dieser Verbindung zur Hand (im Lieferumfang enthalten). - Seite 31 Schalten Sie alle Trennschalter in ON-Stellung (EIN). HINWEIS: Während des Startvorgangs wird der „Dell Startup LCD“-Bildschirm (Dell-LCD-Start) auf der rPDU fünf Sekunden lang angezeigt und wechselt dann standardmäßig zum Bildschirm „Input Status“ (Statusübersicht). Warten Sie etwa 15 Sekunden, bis die rPDU für die Aktualisierung vorbereitet ist.
- Seite 32 Wählen Sie RS232 or USB (RS232 oder USB) aus, um für die Aktualisierung den PC-COM-Anschluss zu verwenden (siehe Abbildung 28). Abbildung 28. Auswählen der RS-232-Einstellung Klicken Sie auf Connect (Verbinden), um die Verbindung mit der rPDU MCU herzustellen. Die rPDU-Geräteinformationen werden im Feld UPS/PDU Information (USV/PDU-Informationen) angezeigt (siehe Abbildung 29).
- Seite 33 S ERFOLGREICH: Bei erfolgreicher Firmware-Aktua- lisierung wird eine entsprechende Meldung angezeigt. Dieser Vorgang ist damit abgeschlossen. S NICHT ERFOLGREICH: Schlägt der erneute Versuch der MCU-Aktualisierung fehl, wenden Sie sich an den Dell User Support unter www.support.dell.com Serielle Aktualisierungen für MCU-Firmware...
