- Seite 1 Dell EMC PowerEdge MX7000-Gehäuse Technische Daten Vorschriftenmodell: E44S Vorschriftentyp: E44S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Partikel- und gasförmige Verschmutzung - Technische Daten................21 3 Systemdiagnose und Anzeigecodes......................22 NIC-Anzeigecodes................................22 PSU-Anzeigen.................................. 23 Laufwerksanzeigecodes..............................23 Lüftermodul-Anzeigecodes.............................25 Anzeigecodes des Verwaltungsmoduls......................... 25 4 Dokumentationsangebot..........................27 5 Wie Sie Hilfe bekommen..........................30 Kontaktaufnahme mit Dell...............................30 Feedback zur Dokumentation............................30 Zugriff auf Systeminformationen mithilfe von QRL..................... 30 Inhaltsverzeichnis... - Seite 4 Quick Resource Locator (QRL) für das PowerEdge MX7000-Gehäuse............. 31 Automatische Unterstützung mit SupportAssist......................31 Inhaltsverzeichnis...
-
Seite 5: Gehäuse - Übersicht

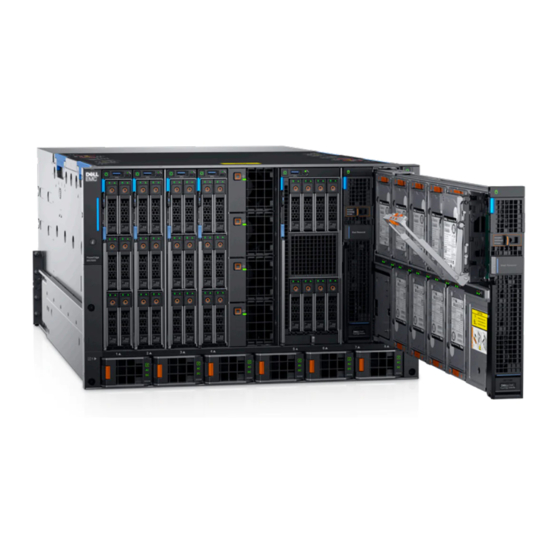

Gehäuse – Übersicht Das Dell EMCPowerEdgeMX7000-System ist der Nachfolger der nächsten Generation des M1000e-Gehäuses und eine revolutionäre Architektur, die die Grundlage der zukünftigen modularen Architektur bildet. Das PowerEdgeMX7000-Gehäuse ist ein 7-HE-Gehäuse, das Folgendes unterstützt: • Bis zu acht Schlitten mit einfacher Baubreite und Standardhöhe oder bis zu vier Schlitten mit doppelter Baubreite und Standardhöhe. -
Seite 6: Vorderansicht Des Gehäuses
Vorderansicht des Gehäuses Abbildung 1. Vorderansicht des Gehäuses Linkes Bedienfeld Rechnerschlitten mit einfacher Baubreite Schlittenplatzhalter Vorderer Lüfter (4) Rechnerschlitten mit doppelter Baubreite Speicherschlitten mit einfacher Baubreite Rechtes Bedienfeld Informationsbereich Netzteileinheit (6) Bedienfeld LCD-Touchscreen Der LCD-Touchscreen (optional) befindet sich auf dem linken Bedienfeld des Gehäuses. Auf dem LCD-Touchscreen werden die folgenden Optionen angezeigt: •... -
Seite 7: Linkes Bedienfeld
ANMERKUNG: Bei dem LCD-Touchscreen handelt es sich nicht um ein Hot-Swap-fähiges Modul. Schalten Sie vor dem Austausch des Moduls das Gehäuse aus und trennen Sie das Gehäuse von der Netzstromversorgung. Der LCD-Touchscreen ermöglicht das Scrollen und Wischen auf dem Bildschirm. Zu den verfügbaren Optionen des LCD-Touchscreens zählen: •... - Seite 8 Anzeige Beschreibung Status Integrität des E/A- Blinkt 2 Sekunden lang gelb und erlischt für 1 Sekunde, wenn ein E/A-Modul fehlerhaft ist. Moduls Standardmäßig ist die LED aus. Integrität des Blinkt 2 Sekunden lang gelb und erlischt für 1 Sekunde, wenn ein vorne oder hinten montierte Lüfter Lüfters ausfällt oder eine Warnung ausgibt.
- Seite 9 Anzeige Beschreibung Status Optionale Bietet Zugriff auf QuickSync-bezogene Steuerelemente und Verbindungsinformationen. QuickSync-Anzeige ANMERKUNG: Die QuickSync-Funktion ermöglicht die Verwaltung des Systems mithilfe (Nur für LCD mit von Mobilgeräten. Diese Funktion ist nur bei bestimmten Konfigurationen verfügbar. QuickSync 2.0 ) ANMERKUNG: Wenn Sie das QuickSync-Modul nicht zum Zeitpunkt des Kaufs bestellt haben, steht es auf dem Gehäuse nicht zur Verfügung.
-
Seite 10: Rechtes Bedienfeld
Rechtes Bedienfeld Abbildung 4. Rechtes Bedienfeld Betriebsschalter USB 2.0-Anschluss (2) Mini-DisplayPort ANMERKUNG: Weitere Informationen zu den Ports finden Sie unter Technische Daten. Gehäuse – Übersicht... -
Seite 11: Rückansicht Des Gehäuses
Vorderseite des Systems heraus, um den Express-Servicecode und das Service-Tag sehen zu können. Alternativ befinden sich die Informationen unter Umständen auf einem Aufkleber auf der Rückseite des Systemgehäuses. Das Mini-Enterprise-Service-Tag (EST) befindet sich auf der Rückseite des Systemgehäuses. Dell verwendet diese Informationen, um Support-Anrufe an das entsprechende Personal weiterzuleiten. - Seite 12 Abbildung 6. Ausfindigmachen des Informations-Tags Ihres Systems Informations-Tag (Oberseite) MAC-Adress- und Secure Password-Tag ANMERKUNG: Wenn Sie sich für den Standardzugriff auf das Verwaltungsmodul entschieden haben, finden Sie das Standardpasswort auf dem Informations-Tag. Dieses Tag ist leer, falls sie sich nicht für sicheren Standardzugriff entschieden haben.
-
Seite 13: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gehäusegewicht • Lüfter – Technische Daten • PSU – Technische Daten • Ports und Anschlüsse - Technische Daten • PowerEdge MX – Modulports und -anschlüsse •... -
Seite 14: Gehäuseabmessungen
Gehäuseabmessungen Abbildung 7. Abmessungen des PowerEdge MX7000 Tabelle 3. Abmessungen des PowerEdge MX7000 Beschreibung Abmessungen 482 mm (18,98 Zoll) 445 mm (17,52 Zoll) 307,4 mm (12,11 Zoll) 816,6 mm (32,15 Zoll) 811,6 mm (31,96 Zoll) Technische Daten... -
Seite 15: Gehäusegewicht
Gehäusegewicht Tabelle 4. Gehäusegewicht schrank Gewicht (Minimum) Höchstgewicht (mit vollständiger Bestückung) PowerEdge MX7000 82 kg (180 lb) 182 kg (400 lb) Lüfter – Technische Daten Das PowerEdge MX7000-Gehäuse unterstützt vier vorne zugängliche Hot-Swap-fähige Kühlungslüfter und fünf hinten zugängliche Hot- Swap-fähige Kühlungslüfter. Die Lüfterbaugruppe sorgt für eine ausreichende Luftzirkulation und somit für eine ausreichende Kühlung der wichtigsten Komponenten des Servers wie Schlitten, Fabrics und E/A-Module. -
Seite 16: Ports Und Anschlüsse - Technische Daten
ANMERKUNG: Unter idealen Eingangsspannungsbedingungen und über den gesamten Umgebungsbetriebsbereich des Gehäuses kann der Einschaltstrom pro Netzteil (über einen Zeitraum von 10 ms oder weniger) 120 A erreichen. ANMERKUNG: Dieses Gehäuse ist außerdem für den Anschluss an IT-Stromgehäuse mit einer Außenleiterspannung von höchstens 240 V konzipiert. -
Seite 17: Mx7116N Fabric-Expander-Modul
MX7116n Fabric-Expander-Modul Tabelle 9. MX7116n Fabric-Expander-Modul – extern zugängliche Anschlüsse Anschluss Beschreibung Extern zugängliche Anschlüsse • 2 QSFP28-DD-Verbindungen zum MX7116n MX9116n Fabric-Switching-Engine Tabelle 10. MX9116n Fabric-Switching-Engine – extern zugängliche Anschlüsse Anschluss Beschreibung Extern zugängliche Anschlüsse • 12 QSFP28-DD-Ports, die wie folgt konfiguriert werden können: –... -
Seite 18: Mxg610S Fibre-Channel-Switch
MXG610s Fibre-Channel-Switch Tabelle 12. MXG610s Fibre-Channel-Switch – extern zugängliche Anschlüsse Anschluss Beschreibung USB-Anschluss Ein Mikro-USB 2.0-konformer Port auf der Vorderseite des Schlittens. Fibre-Channel-Transceiver 16 externe Ports mit Unterstützung für 8/16/32 Gbit/s mit 8 SFPs und 2 QSFPs. PowerEdge MX 10GBASE-T-Ethernet-Passthrough-Modul Tabelle 13. -
Seite 19: Umgebungsbedingungen
ANMERKUNG: Die Auflösungen 1.920 x 1.080 und 1.920 x 1.200 werden nur im Reduced-Blanking-Modus unterstützt. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für bestimmte Systemkonfigurationen finden Sie unter Dell.com/poweredgemanuals. Tabelle 16. Temperatur – Technische Daten Temperatur Technische Daten Speicher -40° C bis 65 °C (-40 °F bis 149° F) 20 °C/h (36 °F/h) -
Seite 20: Standardbetriebstemperatur
Tabelle 21. Herabstufung der Betriebstemperatur – Technische Daten Herabstufung der Technische Daten Betriebstemperatur Bis zu 35 °C (95 °F) Die maximale Temperatur verringert sich um 1 °C/300 m (1 °F/547 Fuß) oberhalb von 950 m (3.117 Fuß). 35 °C bis 40 °C (95 °F bis Die maximale Temperatur verringert sich um 1 °C/175 m (1 °F/319 Fuß) oberhalb von 950 m (3.117 Fuß). -
Seite 21: Beschränkungen Für Die Erweiterte Betriebstemperatur
Beschränkungen für die erweiterte Betriebstemperatur Weitere Informationen über die Beschränkungen für die erweiterte Betriebstemperatur finden Sie im Installations- und Service-Handbuch für PowerEdge MX-Schlitten unter Dell.com/poweredgemanuals. Partikel- und gasförmige Verschmutzung - Technische Daten Die folgende Tabelle definiert Einschränkungen, die Ihnen dabei helfen, Schäden an IT-Anlage und/oder durch Partikel- und gasförmige Verschmutzung bedingte Ausfälle zu verhindern. -
Seite 22: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. NIC-Anzeigecodes Jeder NIC verfügt an der Rückseite des Systems über Anzeigen, die Auskunft über den Aktivitäts- und Verbindungsstatus geben. Die LED- Aktivitätsanzeige zeigt an, ob Daten durch den NIC fließen, und die LED-Verbindungsanzeige zeigt die Geschwindigkeit des verbundenen Netzwerks. -
Seite 23: Psu-Anzeigen
PSU-Anzeigen Abbildung 9. PSU-Anzeigen PSU-Integritätsanzeige Statusanzeige der Wechselstromversorgnung Statusanzeige der Gleichstromausgabe Tabelle 27. PSU-Integritätsanzeigecodes PSU-Integritätsanzeige Anzeigestatus PSU funktioniert ordnungsgemäß Grün PSU ist fehlerhaft Gelb blinkend PSU-Fehlabstimmung Eine Sekunde lang EIN, blinkt 5 Mal und erlischt anschließend (nicht wiederholender Zyklus). Tabelle 28. Wechselstromanzeigecodes Wechselstromanzeige Anzeigestatus Wechselstromquelle verfügbar... - Seite 24 Abbildung 10. Laufwerksanzeigen am Laufwerk und an der Rückplatine des mittleren Festplattenfachs LED-Anzeige für Laufwerksaktivität LED-Anzeige für Laufwerkstatus Laufwerk ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. ANMERKUNG: Laufwerkstatusanzeige Verhalten verwaltet wird durch Storage Spaces Direct. Nicht alle Laufwerksstatusanzeigen verwendet werden können.
-
Seite 25: Lüftermodul-Anzeigecodes
Lüftermodul-Anzeigecodes Abbildung 11. Vorderes Lüftermodul Abbildung 12. Hinteres Lüftermodul Tabelle 31. Lüftermodul-Anzeigecodes Lüfteranzeigen Anzeigestatus Lüfter funktioniert normal – vorne/hinten Stetig grün Lüfterfehler Blinkt 2 Sekunden lang gelb und ist 1 Sekunde lang aus ANMERKUNG: Wenn das Gehäuse bei eingeschaltetem Wechselstrom-Anschluss ausgeschaltet ist, sind nur die hinteren Lüfter ausgeschaltet. - Seite 26 Tabelle 32. Verhalten der Verwaltungsmodulanzeige Status Anzeigenkombination Gehäuse/Verwaltungsmodul ist in Ordnung Betriebsanzeige EIN (grün), Statusanzeige AUS (Standby) Gehäuse/Verwaltungsmodul ist in Ordnung Betriebsanzeige EIN (grün), Statusanzeige blau EIN (aktiv) Gehäuse/Verwaltungsmodul ist in Ordnung Betriebsanzeige EIN (grün), Statusanzeige blinkt blau (Identifizierungsmodus) ANMERKUNG: Verfügbar, wenn das Verwaltungsmodul aktiv ist.
-
Seite 27: Dokumentationsangebot
So rufen Sie das Dokument auf, das in der Dokumentationstabelle aufgeführt ist: • Gehen Sie auf der Dell EMC Support-Website folgendermaßen vor: Klicken Sie auf den Link, der sich in der Pfad-Spalte der Tabelle befindet. Klicken Sie auf das gewünschte Produkt oder die Produktversion. - Seite 28 Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management Dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, Verwendung Dell.com/openmanagemanuals >...
- Seite 29 Fehlermeldungen, die von der System- Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation. Aktualisierung der Fan Control Weitere Informationen über das Aktualisieren der Dell.com/poweredgemanuals...
-
Seite 30: Wie Sie Hilfe Bekommen
Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht mit dem Internet verbunden sind, finden Sie weitere Informationen auf Ihrer Bestellung, auf dem Lieferschein, auf der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie... -
Seite 31: Quick Resource Locator (Qrl) Für Das Poweredge Mx7000- Gehäuse
Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten – SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...
