Складання
1. Складання підставки
1. Уставте одну стійку підпірки ① в
основу ② і закріпіть її гвинтами для
складання стійки підпірки Ⓐ (4). У
такий самий спосіб зберіть другу стійку
підпірки.
(Момент затягування: 1,8-2,2 N·m)
2. Покладіть зібрану стійку підпірки
на задню сторону, як показано на
малюнку, і прикріпіть кріплення
(верхнє/нижнє) ④ за допомогою
гвинтів для кріплень Ⓒ (6) і гайок з
кільцевою вставкою Ⓓ (6).
(Момент затягування: 1,8-2,2 N·m)
3. Підніміть стійку підпірки й
прикріпіть іншу стійку підпірки ①
до протилежного боку кріплень за
допомогою гвинтів для кріплень Ⓒ (6) і
гайок з кільцевою вставкою Ⓓ (6).
(Момент затягування: 1,8-2,2 N·m)
72

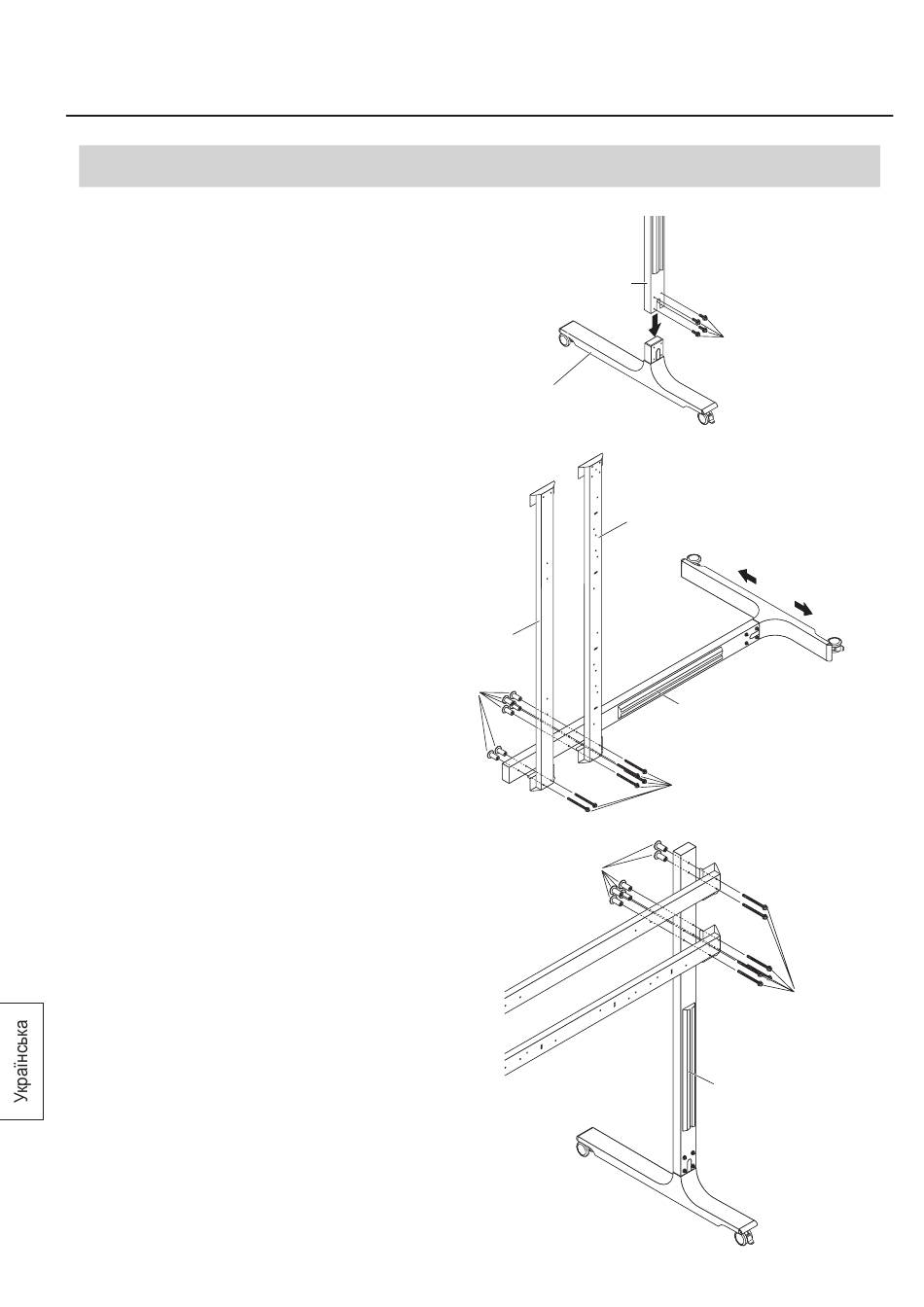

(Ілюстрація створена на основі TY-ST65PB2)
Стійка підпірки ①
Основа ②
Кріплення (верхнє) ④
Гайка з кільцевою
вставкою Ⓓ
Гайка з кільцевою
вставкою Ⓓ
Гвинт для складання
стійки підпірки Ⓐ
Кріплення (нижнє) ④
Передня
сторона
Стійка підпірки ①
Гвинт для кріплень Ⓒ
Гвинт для
кріплень Ⓒ
Стійка підпірки ①
Задня
сторона
