Montaggio

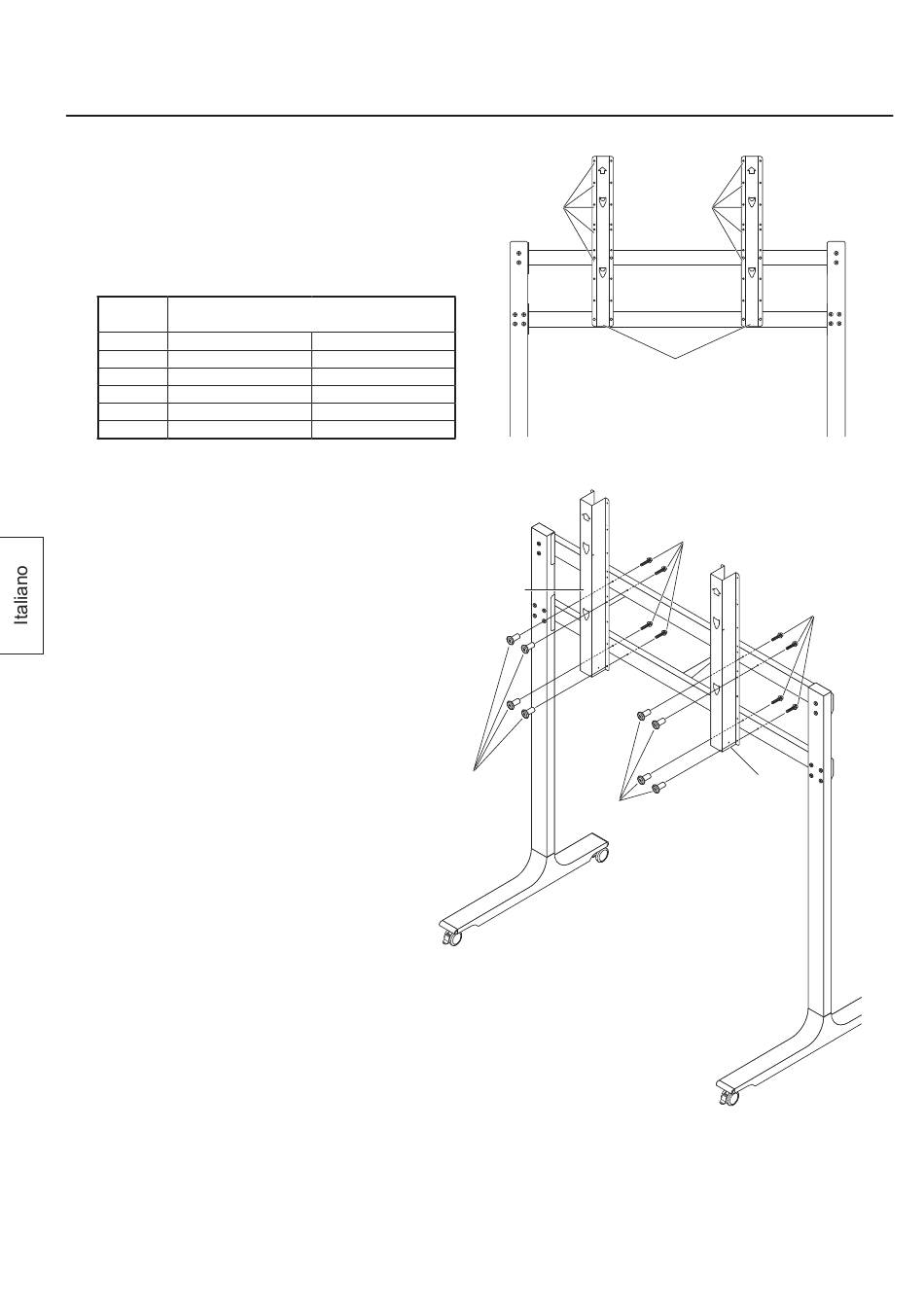

4. Impostare lo schermo all'altezza
desiderata scegliendo tra le opzioni (5).
Dalla tabella sottostante, selezionare
i fori delle viti per fissare le staffe di
montaggio ③ ai raccordi (superiore/
inferiore) ④.
(Distanza dalla superficie del pavimento)
TY-ST65PB2
Segno
A
B
C
D
E
5. Utilizzando i fori delle viti selezionati
nel passaggio 4, fissare le staffe di
montaggio ③ ai raccordi (superiore/
inferiore) ④ con le viti per il montaggio
della staffa Ⓑ (8) e i dadi dell'inserto Ⓓ
(8).
(Coppia di serraggio: da 1,8 a 2,2 N·m)
36
Unità: mm
Centro dello schermo
TY-ST50PB2
1187 1288
1297 1373
1407 1458
1517 1543
1627 1628
Segno
Staffa di
montaggio ③
Dado dell'inserto Ⓓ
Dado dell'inserto Ⓓ
Segno
Staffa di montaggio ③
Vite per il montaggio
della staffa Ⓑ
Vite per il montaggio
Staffa di
montaggio ③
della staffa Ⓑ
