Сборка
1. Сборка подставки
1. Вставьте одну опорную стойку ① в
основание ② и закрепите ее винтами
для сборки опорной стойки Ⓐ (4). аким
же образом соберите вторую опорную
стойку.
(Крутящий момент: от 1,8 до 2,2 N·m)
2. Положите собранную опорную стойку
на заднюю сторону, как показано на
рисунке, и прикрепите крепления
(верхнее/нижнее) ④ с помощью винтов
для креплений Ⓒ (6) и гаек с кольцевой
вставкой Ⓓ (6).
(Крутящий момент: от 1,8 до 2,2 N·m)
3. Поднимите опорную стойку и
прикрепите другую опорную стойку
① к противоположной стороне
креплений с помощью винтов для
креплений Ⓒ (6) и гаек с кольцевой
вставкой Ⓓ (6).
(Крутящий момент: от 1,8 до 2,2 N·m)
62

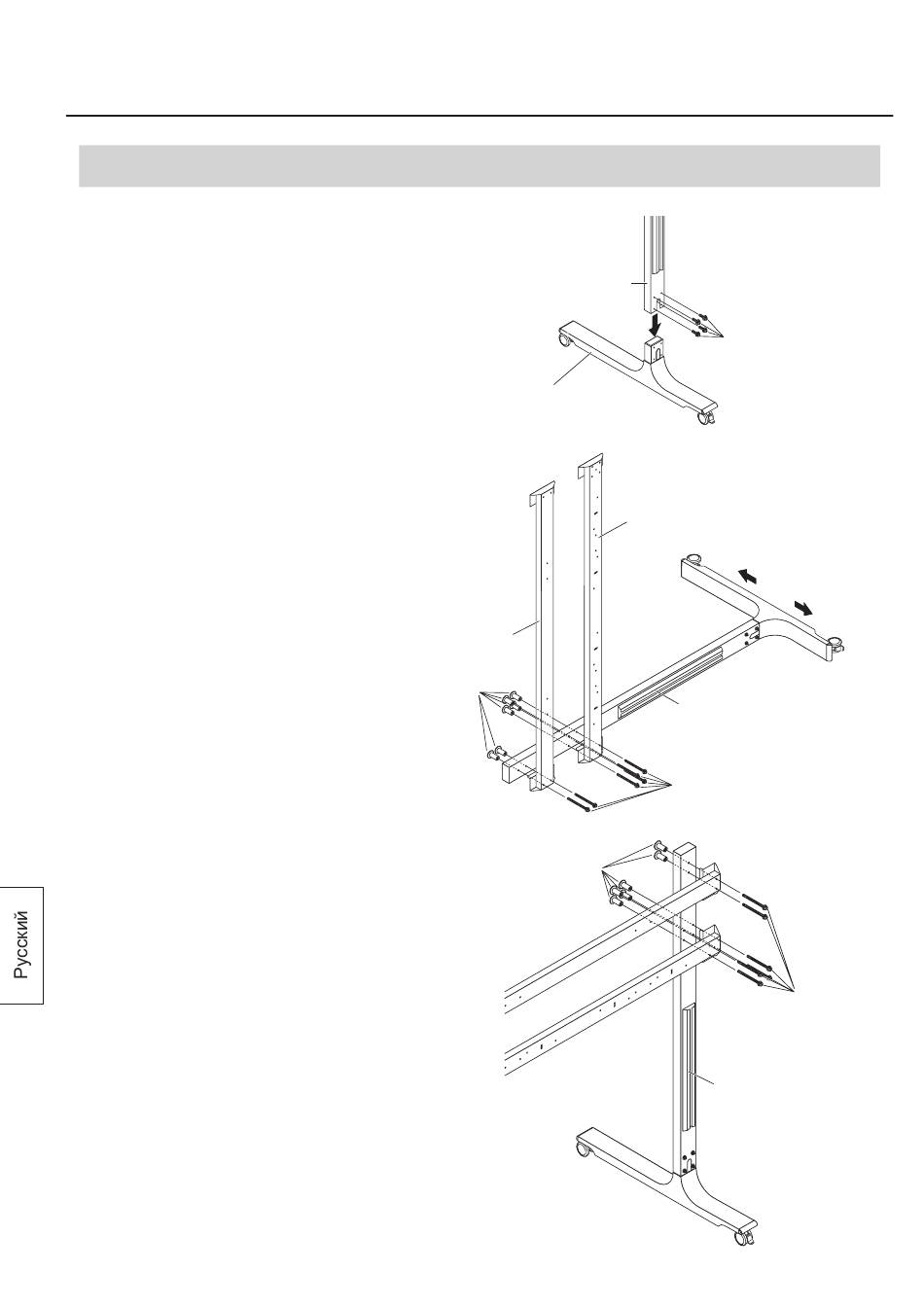

(Иллюстрация создана на основе TY-ST65PB2)
Крепление (верхнее) ④
Гайка с кольцевой
вставкой Ⓓ
Опорная стойка ①
Основание ②
Крепление (нижнее) ④
Гайка с кольцевой
вставкой Ⓓ
Винт для сборки
опорной стойки Ⓐ
Передняя
сторона
Задняя
сторона
Опорная стойка ①
Винт для креплений Ⓒ
Винт для
креплений
Ⓒ
Опорная стойка ①
