Montaje

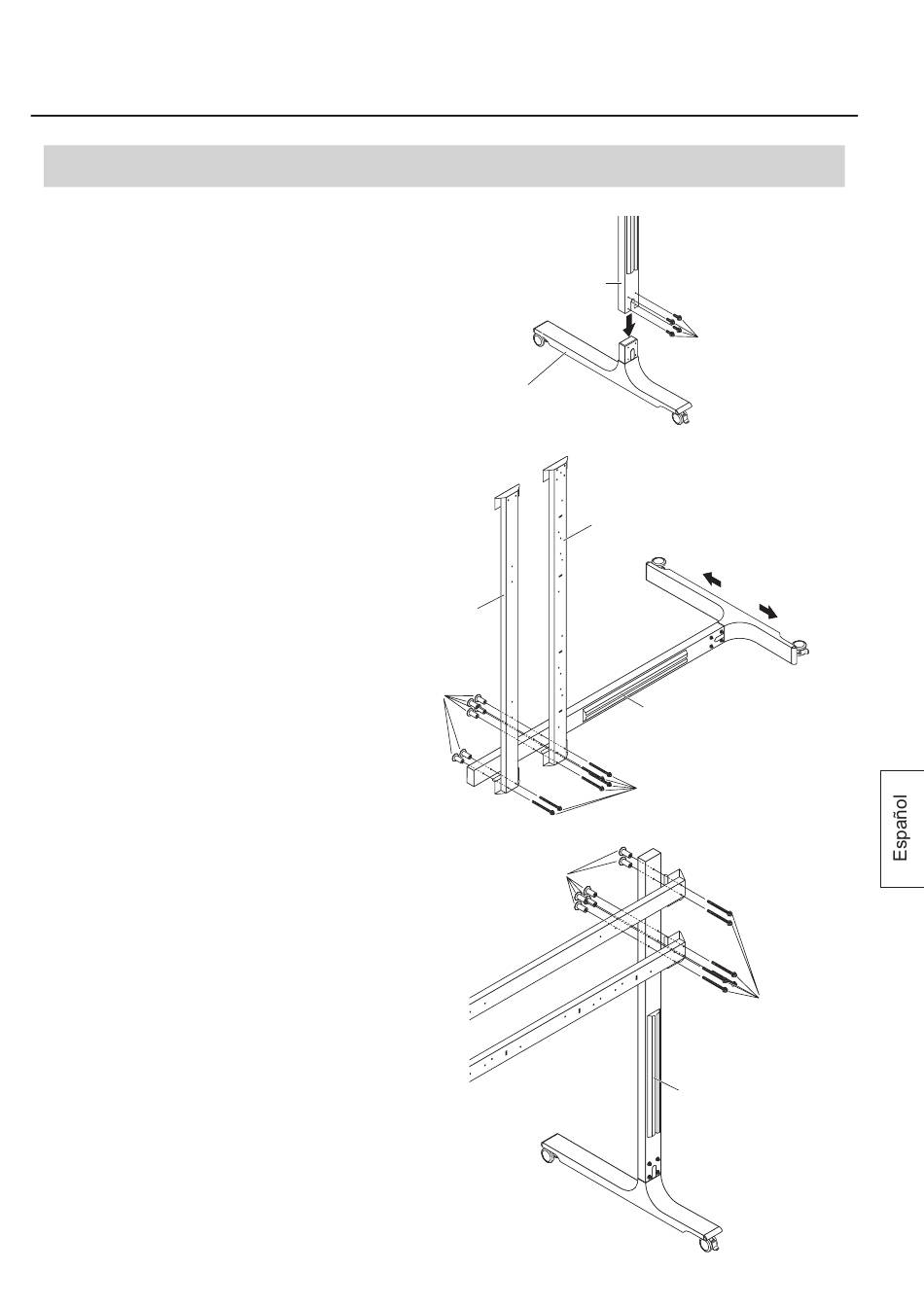

1. Ensamblaje del soporte
1. Inserte una columna de soporte ① en
la base ② y fíjela con los pernos de
montaje para la columna de soporte Ⓐ
(4). Monte la otra columna de soporte
siguiendo el mismo procedimiento.
(Par de apriete: 1,8 a 2,2 N·m)
2. Tumbe la columna de soporte montada,
tal como se muestra en la figura y, en
su parte posterior, instale las fijaciones
(parte superior/parte inferior) ④ con los
pernos de montaje de las fijaciones Ⓒ (6)
y las tuercas de inserción Ⓓ (6).
(Par de apriete: 1,8 a 2,2 N·m)
3. Levante la columna de soporte y fije la
otra columna de soporte ① al otro lado
de las sujeciones con los pernos de
montaje para las fijaciones Ⓒ (6) y las
tuercas de inserción Ⓓ (6).
(Par de apriete: 1,8 a 2,2 N·m)
(La ilustración creada se basa en el modelo TY-ST65PB2)
(parte superior) ④
Tuerca de inserción Ⓓ
Columna de soporte ①
Base ②
Fijación (parte inferior) ④
Fijación
Tuerca de
inserción Ⓓ
Perno de montaje
para la columna de
soporte Ⓐ
Parte frontal
Parte
posterior
Columna de soporte ①

Perno de montaje para la

fijación Ⓒ
Perno de
montaje para
la fijación Ⓒ
Columna de soporte ①
53
