Invertek Drives OPTIDRIVE E3 Schnellinbetriebnahmeanleitung Seite 9

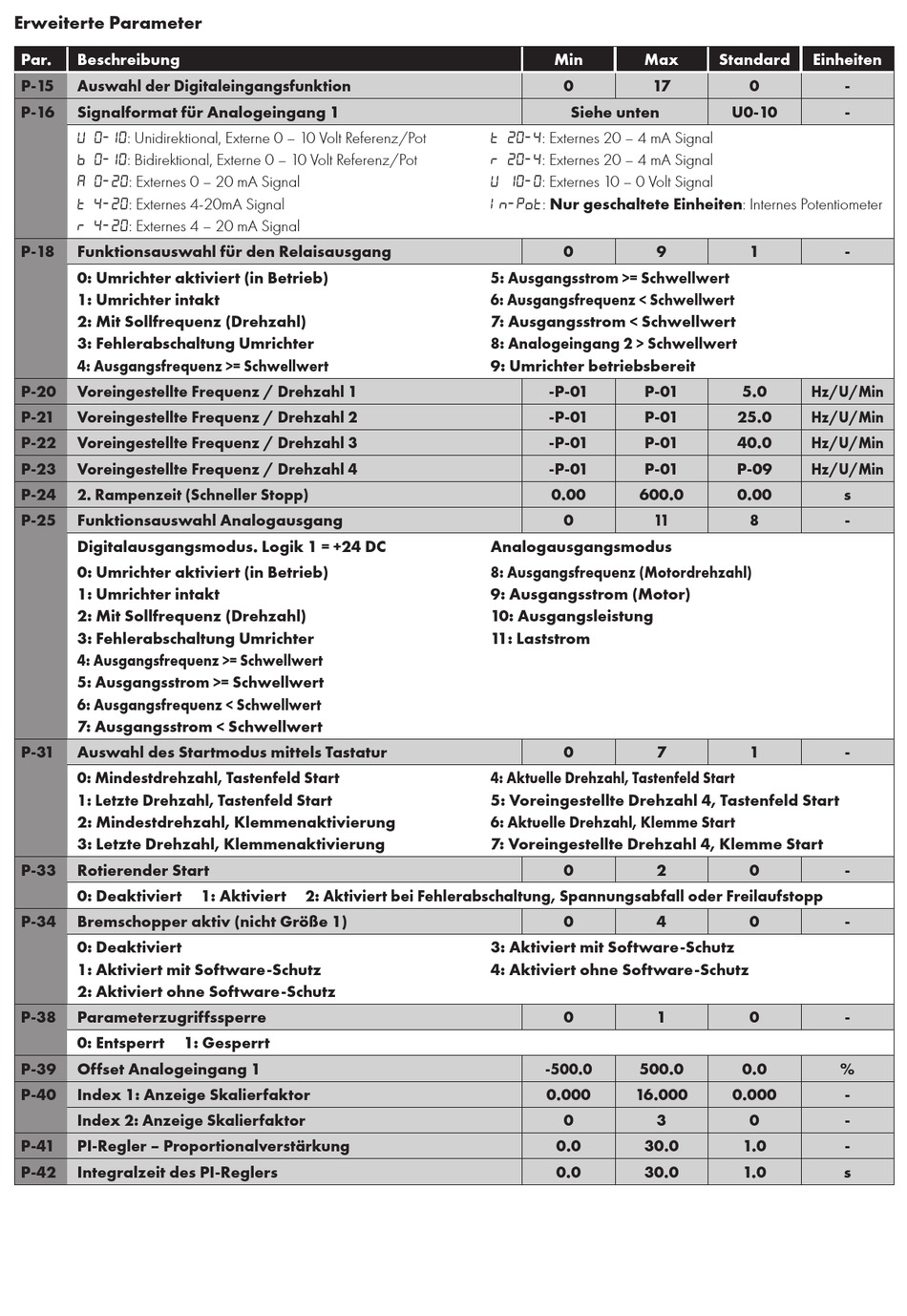

Erweiterte Parameter
Par. Beschreibung
P-15 Auswahl der Digitaleingangsfunktion
P-16 Signalformat für Analogeingang 1
U : Unidirektional, Externe 0 – 10 Volt Referenz/Pot
B : Bidirektional, Externe 0 – 10 Volt Referenz/Pot
 : Externes 0 – 20 mA Signal
 4: Externes 4-20mA Signal
r 4: Externes 4 – 20 mA Signal
P-18 Funktionsauswahl für den Relaisausgang
0: Umrichter aktiviert (in Betrieb)
1: Umrichter intakt
2: Mit Sollfrequenz (Drehzahl)
3: Fehlerabschaltung Umrichter
4: Ausgangsfrequenz >= Schwellwert
P-20 Voreingestellte Frequenz / Drehzahl 1
P-21 Voreingestellte Frequenz / Drehzahl 2
P-22 Voreingestellte Frequenz / Drehzahl 3
P-23 Voreingestellte Frequenz / Drehzahl 4
P-24 2. Rampenzeit (Schneller Stopp)
P-25 Funktionsauswahl Analogausgang
Digitalausgangsmodus. Logik 1 = +24 DC
0: Umrichter aktiviert (in Betrieb)
1: Umrichter intakt
2: Mit Sollfrequenz (Drehzahl)
3: Fehlerabschaltung Umrichter
4: Ausgangsfrequenz >= Schwellwert
5: Ausgangsstrom >= Schwellwert
6: Ausgangsfrequenz < Schwellwert
7: Ausgangsstrom < Schwellwert
P-31 Auswahl des Startmodus mittels Tastatur
0: Mindestdrehzahl, Tastenfeld Start
1: Letzte Drehzahl, Tastenfeld Start
2: Mindestdrehzahl, Klemmenaktivierung
3: Letzte Drehzahl, Klemmenaktivierung
P-33 Rotierender Start
0: Deaktiviert
P-34 Bremschopper aktiv (nicht Größe 1)
0: Deaktiviert
1: Aktiviert mit Software-Schutz
2: Aktiviert ohne Software-Schutz
P-38 Parameterzugriffssperre
0: Entsperrt 1: Gesperrt
P-39 Offset Analogeingang 1
P-40 Index 1: Anzeige Skalierfaktor
Index 2: Anzeige Skalierfaktor
P-41 PI-Regler – Proportionalverstärkung
P-42 Integralzeit des PI-Reglers
1: Aktiviert 2: Aktiviert bei Fehlerabschaltung, Spannungsabfall oder Freilaufstopp
Min Max
0 17
Siehe unten
 4: Externes 20 – 4 mA Signal
r 4: Externes 20 – 4 mA Signal
U : Externes 10 – 0 Volt Signal
n: Nur geschaltete Einheiten: Internes Potentiometer
0 9
5: Ausgangsstrom >= Schwellwert
6: Ausgangsfrequenz < Schwellwert
7: Ausgangsstrom < Schwellwert
8: Analogeingang 2 > Schwellwert
9: Umrichter betriebsbereit
-P-01 P-01
-P-01 P-01
-P-01 P-01
-P-01 P-01
0.00 600.0
0 11
Analogausgangsmodus
8: Ausgangsfrequenz (Motordrehzahl)
9: Ausgangsstrom (Motor)
10: Ausgangsleistung
11: Laststrom
0 7
4: Aktuelle Drehzahl, Tastenfeld Start
5: Voreingestellte Drehzahl 4, Tastenfeld Start
6: Aktuelle Drehzahl, Klemme Start
7: Voreingestellte Drehzahl 4, Klemme Start
0 2
0 4
3: Aktiviert mit Software-Schutz
4: Aktiviert ohne Software-Schutz
0 1
-500.0 500.0
0.000 16.000
0 3
0.0 30.0
0.0 30.0
Standard Einheiten
0 -
U0-10 -
1 -
5.0 Hz/U/Min
25.0 Hz/U/Min
40.0 Hz/U/Min
P-09 Hz/U/Min
0.00 s
8 -
1 -
0 -
0 -
0 -
0.0 %
0.000 -
0 -
1.0 -
1.0 s
