Invertek Drives OPTIDRIVE E3 Schnellinbetriebnahmeanleitung Seite 4

4 VERBINDEN
Kabelauswahl
 B ei einphasiger Versorgung (nur Baugröße 1-3) sollten die Netzkabel an L1 / L, L2 / N angeschlossen werden.
 F ür eine dreiphasige Versorgung sollte die Stromversorgung an die Klemmen L1, L2 und L3 angeschlossen werden. Die
Phasenfolge ist hier nicht von Bedeutung.
 N ur geschirmte symmetrische Kabel verwenden, um die CE, C Tick, um EMV-Vorschriften einzuhalten. Siehe dazu die Online-
Dokumentation.
 G emäß IEC61800-5-1 ist eine ortsfeste Installation mit einer geeigneten Trennvorrichtung gefordert, die zwischen dem Optidrive
Umrichter und der AC-Stromquelle installiert ist. Die Trennvorrichtung muss den örtlichen Sicherheitsnormen (z. B. in Europa der
Maschinenrichtlinie EN60204-1, Sicherheit von Maschinen) entsprechen.
 A lle Kabel sind entsprechend den örtlichen Vorschriften zu bemessen. Richtlinien zur Dimensionierung sind im Abschnitt
„Nennleistungstabelle" dieser Schnellanleitung gegeben.

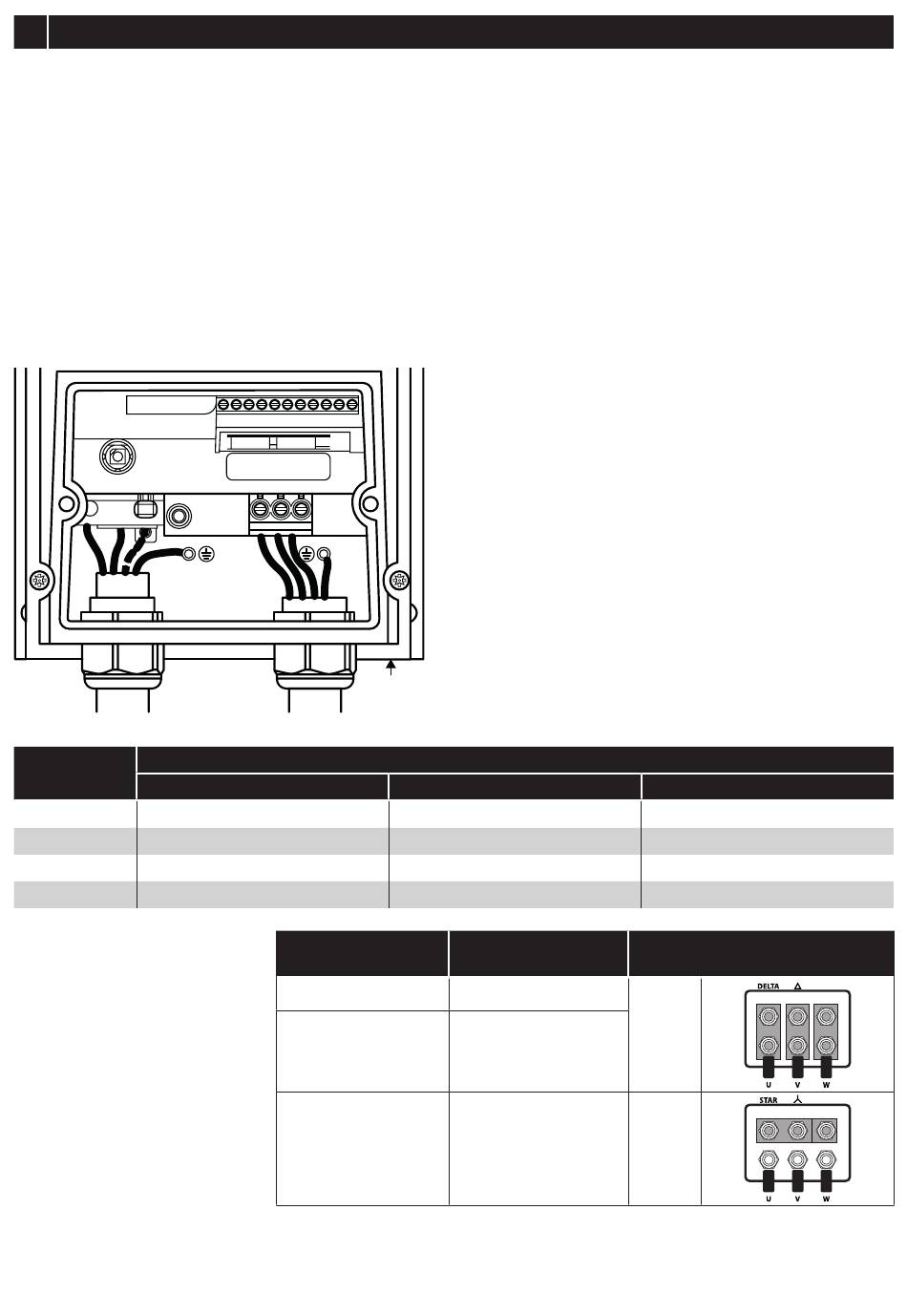

Verdrahtung
I0I0I
L1/L L2/N L3 EMC
Baugröße
1
2
3
4
Anschlüsse des
Motoranschlusskastens
Die meisten Allzweckmotoren sind
für den Betrieb mit einer dualen
Spannungsversorgung
gewickelt. Entsprechende
Angaben finden sich auf dem
Typenschild des Motors. Die
Betriebsspannung wird
normalerweise als STERN- oder
DREIECKS-Konfiguration bei der
Installation des Motors
ausgewählt. Die STERN-
Variante bietet stets den höheren
Spannungswert.
I0I0I
1 2 3 4 5 6 7 8 9 10 11
U V W
Die Kabeldurch-
führungsplatte kann
für die Installation
entfernt werden
Netzkabel
M20 (PG13,5)
M25 (PG21)
M25 (PG21)
M32 (PG29)
Eingehende
Versorgungsspannung
230
400
400
Durchmesser für Kabeldurchführungen
Motorkabel
M20 (PG13,5)
M25 (PG21)
M25 (PG21)
M32 (PG29)
Spannungen
gemäß Typenschild
230 / 400
400 / 690
230 / 400
Steuerkabel
M20 (PG13,5)
M20 (PG13,5)
M20 (PG13,5)
M20 (PG13,5)
Anschluss
Dreieck
Stern
