53 55 57
COM
11
54 56 58
1
NC
12
1
2
12
10
9
11

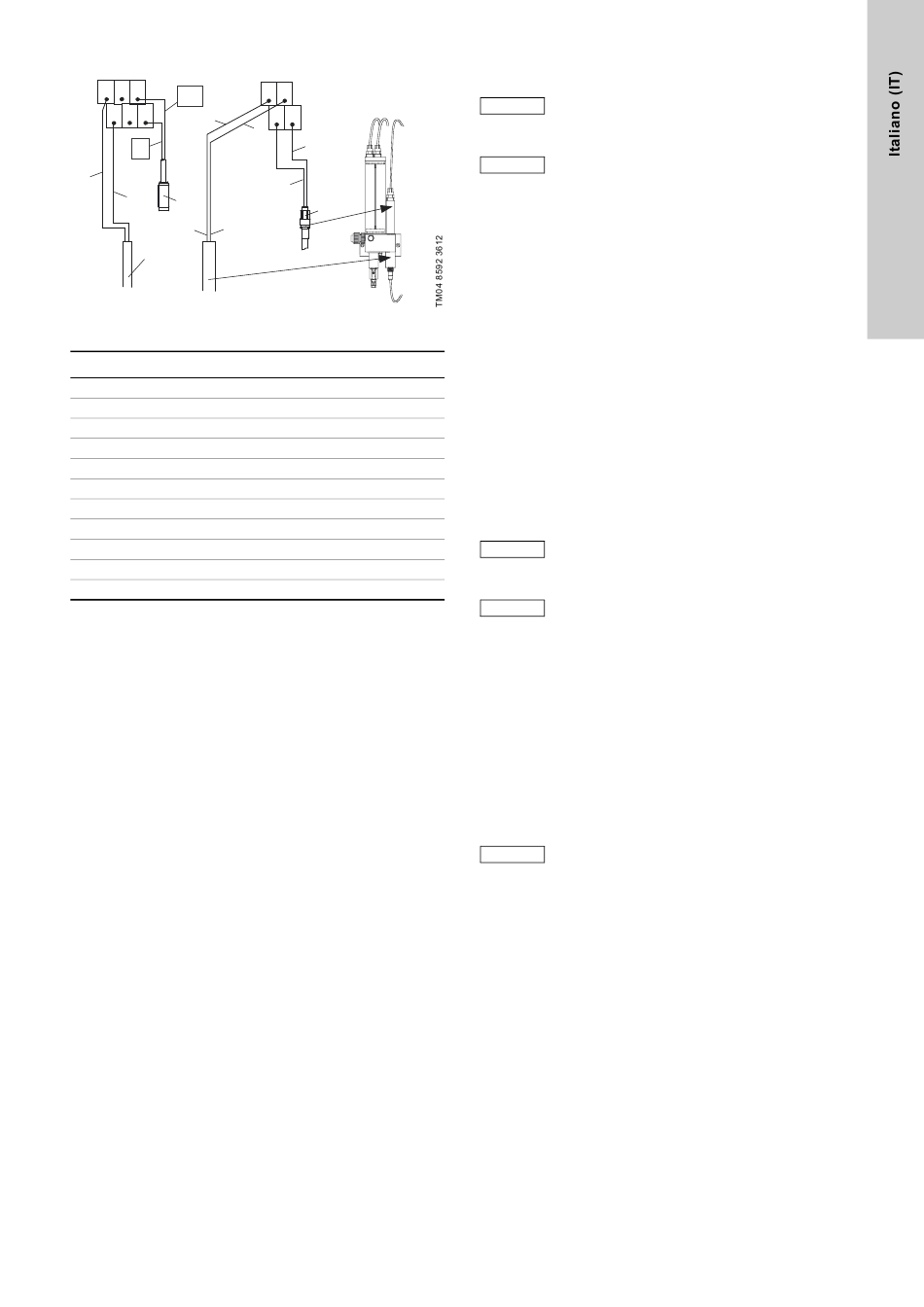

Fig. 19 DIP
Pos. Descrizione
1 Marrone
2 Bianco
3 Nero
4 Blu
6 Conduttore esterno (schermo)
7 Conduttore interno
8 Elettrodo di riferimento
9 Elettrodo di misura con controelettrodo
10 Controelettrodo
11 Sensore di temperatura Pt100 (non con Conex DIS-C)
12 Sensore acqua

10.6 Controlli preliminari all'avvio

• Controllare che i contrassegni sul coperchio (L) e il cilindro (M)
siano allineati e, qualora non lo siano, allinearli, mediante
rotazione; vedi 10.1.3 Controllo della posizione di montaggio
del coperchio di alloggiamento
• Controllare che l'intero sistema sia a tenuta.
• Controllare i collegamenti elettrici.
63 65
64 66
2
6
7
8
.

10.7 Accensione

Osservare le istruzioni d'installazione e funziona-
Attenzione
mento dell'amplificatore di misura e del dispositivo
regolato.
Al primo avvio o dopo un arresto prolungato:
Attenzione
Lasciare funzionare il sistema per almeno due ore
per evitare misure e calibrazioni erronee.
1. Chiudere la regolazione dell'acqua di campionamento (G).
2. Chiudere il rubinetto di campionamento (I).
3. Aprire l'ingresso dall'acqua di campionamento (E).
4. Impostare la quantità d'acqua di campionamento con la rego-
lazione (G) in modo che una piccola quantità d'acqua scorra
lungo il condotto ascendente nel cilindro.
– Evitare turbolenze nel flusso.
5. Controllare che l'aletta di pulizia (S) ruoti.
– Se l'aletta di pulizia non ruota, ruotare delicatamente l'elet-
trodo di misura (J) avanti e indietro fino a far spostare
l'aletta.
– Se l'aletta di pulizia continua a non ruotare, controllarne e
correggerne la posizione, se necessario. Vedi sezione
10.2 Controllo della posizione dell'aletta di pulizia
6. Accendere l'amplificatore di misura.
7. Accendere il dispositivo regolato solo dopo la prima calibra-
tura, se pertinente.

10.8 Calibrazione dei parametri Cl

Al primo avvio o dopo un arresto prolungato:
Attenzione Lasciare funzionare il sistema per almeno due ore
per evitare misure e calibrazioni erronee.
Durante la calibrazione: Mantenere costanti il valore
Attenzione
del pH, la portata dell'acqua di campionamento e la
temperatura dell'acqua.
• Controllare la calibrazione dopo 24 ore. Ripetere se necessa-
rio.
10.8.1 Determinazione fotometrica di un valore di riferimento
1. Aprire il rubinetto di campionamento (I) e lasciare scorrere
l'acqua per qualche secondo.
2. Prelevare un campione di acqua e chiudere il rubinetto di
campionamento.
3. Determinare fotometricamente la concentrazione del parame-
tro di misura, per esempio utilizzando un fotometro
Grundfos DIT.
4. Utilizzare questo valore come riferimento.
Rispettare le istruzioni di installazione e utilizzo del
Attenzione
fotometro.
.
, ClO , O
2 2 3
